Vorbemerkungen
ALMATEC Druckluft-Membranpumpen sind nach dem Stand der Technik gebaut und betriebssicher. Bei
Fehlbedienung oder Missbrauch drohen jedoch Gefahren, die eine Personen- und/oder Sachschädigung zur
Folge haben können. Die Pumpen sind nur für den bestimmungsgemäßen Einsatz sowie in
sicherheitstechnisch einwandfreiem Zustand zu verwenden.
Alle Personen, die Arbeiten betreffend der Aufstellung, der Inbetriebnahme, der Bedienung oder der
Wartung der ALMATEC Druckluft-Membranpumpen ausführen, müssen diese vorliegende Betriebsanleitung
vollständig und aufmerksam lesen und alle beschriebenen Vorgehens- und Sicherheitshinweise beachten.
Allgemeine Beschreibung der Maschine, bestimmungsgemäßer Einsatz und Restgefahren
Der bestimmungsgemäße Einsatz einer Almatec Druckluft-Membranpumpe der Baureihe CHEMICOR
bezieht sich auf die Förderung von flüssigen Medien unter Berücksichtigung der in dieser
Bedienungsanleitung angegebenen Betriebsparameter und unter Einhaltung der vorgeschriebenen
Bedingungen für Inbetriebnahme, Betrieb, Montage, Demontage und Instandhaltung.
Auch wenn alle notwendigen, in dieser Anleitung beschriebenen Sicherheitsmaßnahmen getroffen wurden,
besteht eine Restgefahr durch Undichtigkeiten oder mechanische Schäden. An Dichtungen oder
Verschraubungen können dann Flüssigkeiten unkontrolliert austreten.
Lagerung
Die ALMATEC Druckluft-Membranpumpe wird im Allgemeinen betriebsbereit und verpackt ausgeliefert.
Kommt das Aggregat nicht sofort zum Einsatz, so sind einwandfreie Lagerbedingungen für einen späteren,
störungsfreien Betrieb wichtig. Die Pumpe ist vor Nässe, Kälte, Verschmutzung, UV-Strahlung und
mechanischen Einflüssen zu schützen. Folgende Lagerbedingungen werden empfohlen:
- gleichmäßig gelüfteter, staub- und erschütterungsfreier Lagerraum
- Umgebungstemperatur zwischen 15°C und 25°C bei einer relativen Luftfeuchtigkeit unter 65%
- Vermeidung von direkter Wärmeeinwirkung (Sonne, Heizung)
Codesystem
Die ALMATEC Maschinenbau GmbH ist als modernes, qualitätsbewusstes Unternehmen nach DIN EN ISO
9001:2008 und 14001:2005 zertifiziert. Vor der Versandfreigabe erfolgt bei allen Pumpen der Baureihe
CHEMICOR eine umfassende Endkontrolle. Die hier festgestellten Leistungsdaten jeder einzelnen Pumpe
werden archiviert und sind somit ständig abrufbar.
Grundsätzlich gilt, dass in den Ländern der EU nur solche Maschinen in Betrieb genommen werden dürfen,
bei denen festgestellt wurde, dass sie den Bestimmungen der Maschinen-Richtlinie, den harmonisierten
Normen, Europanormen und den entsprechenden nationalen Normen entsprechen. Der Betreiber muss also
Pumpen
der
Baureihe
Verdrängerpumpen und arbeiten nach dem Funktionsprinzip der Doppel-
Membranpumpen. Die Grundkonfiguration besteht aus zwei außenliegenden
Seitengehäusen und einem dazwischen angeordneten Zentralgehäuse. In den
beiden Seitengehäusen befindet sich jeweils ein Produktraum, der zum
Zentralgehäuse hin von einer Membrane begrenzt wird. Eine Kolbenstange
verbindet
diese
zwei
Luftsteuersystem, erfolgt eine wechselweise Beaufschlagung mit Druckluft, so

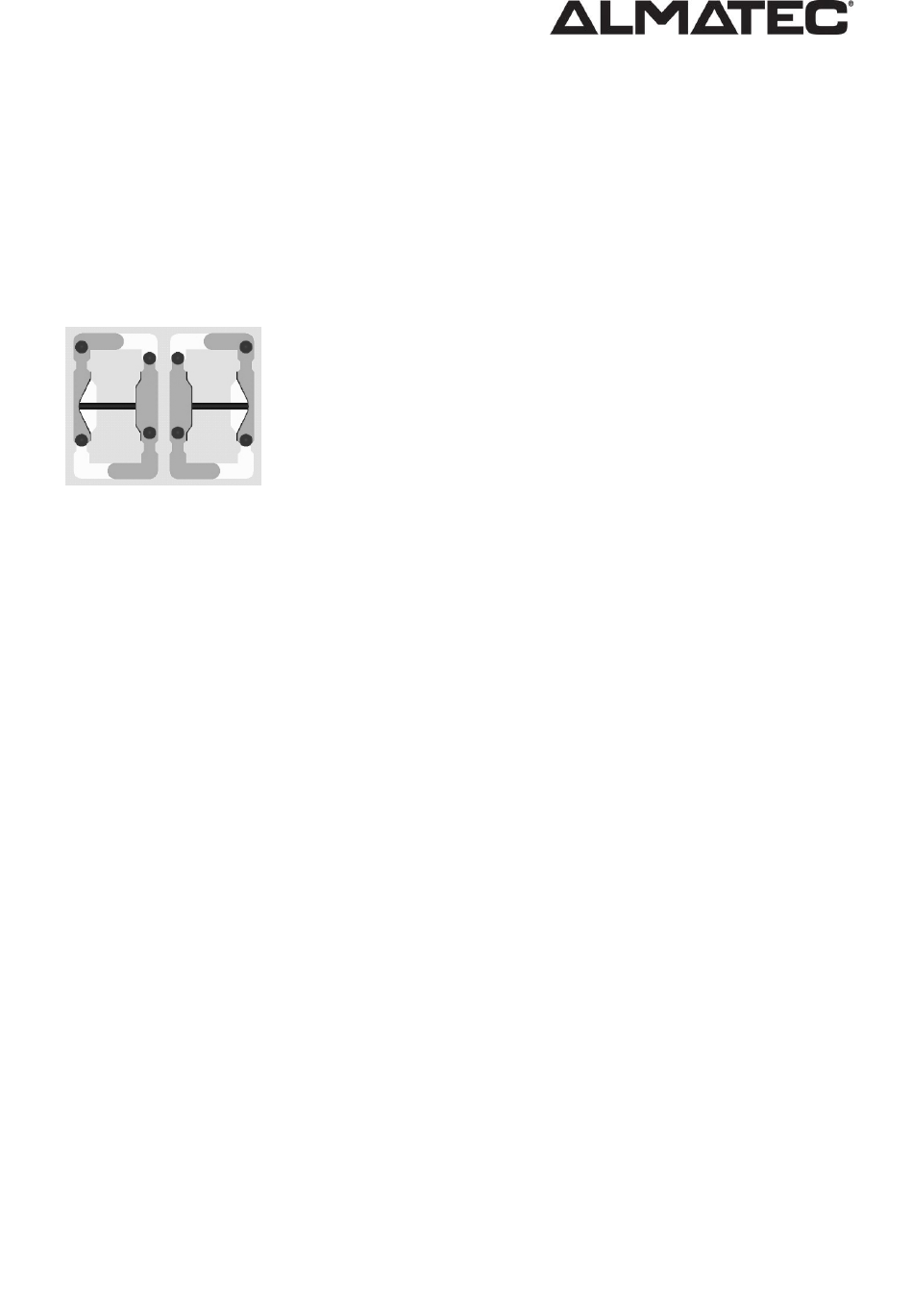

dass die Membranen sich hin und her bewegen. In der linken Abbildung
bewegt die Druckluft die linke Membrane in Richtung Produktraum und
verdrängt das dortige Fördermedium durch das geöffnete, obere Ventil zum
Druckanschluss. Gleichzeitig wird durch die rechte Membrane Fördermedium
angesaugt und damit der zweite Produktraum gefüllt. Ist der Endpunkt eines
Hubes erreicht, erfolgt die selbsttätige Umsteuerung, und der Zyklus wiederholt
sich. Die rechte Abbildung zeigt den Ansaughub der linken und den
Verdrängungshub der rechten Membrane.
CHEMICOR
gehören
Membranen
miteinander.
zu
den
oszillierenden
Geregelt
über
ein
3
