PQ25T

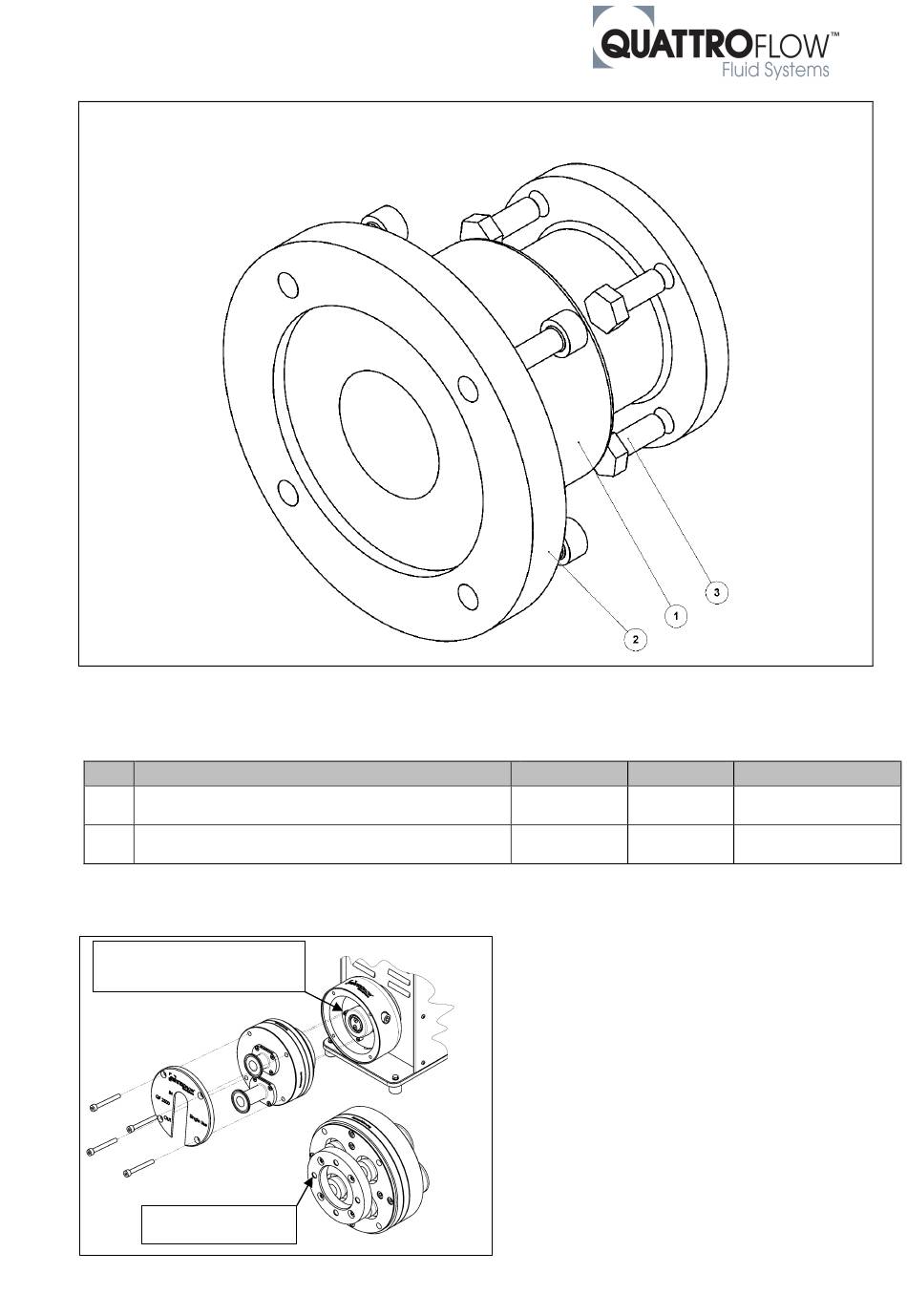

4.2 Montage-/Demontage Förderkammer (QF25D)
Nr.
Arbeitsschritt
Lösen / Festschrauben der
1 / 2
Innensechskantschraube
Demontage / Montage der gesamten Baugruppe
2 / 1
QF25D
Installation der Förderkammer
Klemmring (Pos. 4 / QF25D) auf Bolzen
von Wellenkappe (Pos. 2 / PQ25P)
aufschieben
Bohrungen für Bolzen im
Klemmring (Pos. 4 / QF25D)
:
QF2500SU; Ausgabe 2020-02; Seite 16 von 21
Baugruppe
Pos.-Nr.
PQ25W
2
QF25D
Werkzeug
Innensechskant
(6mm)
