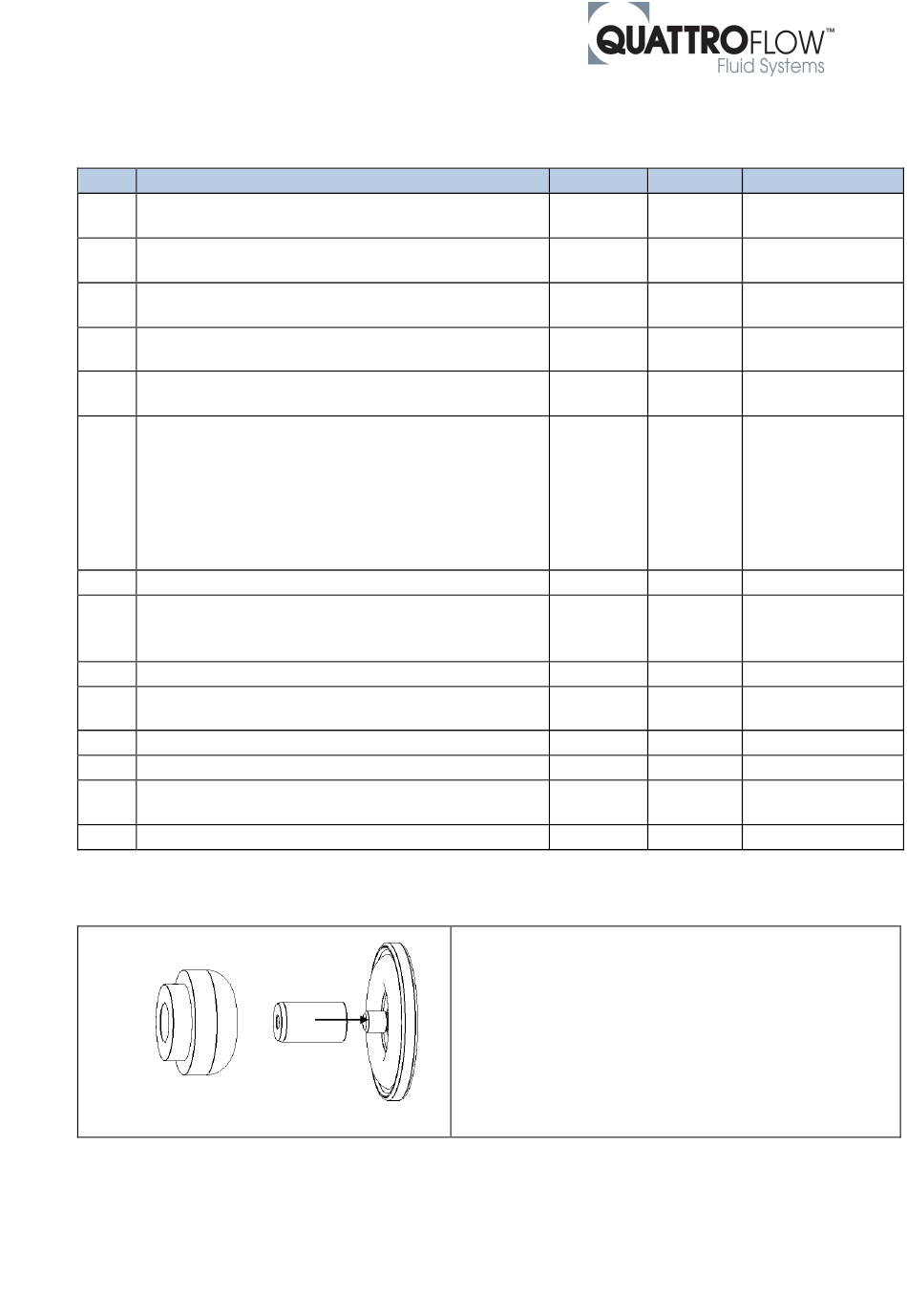

4.3. Austausch Elastomer-Ersatzteile [PSKITQF10MU]
Nr.
Arbeitsschritt
Demontage / Montage der Förderkammer wie unter
1 / 14
4.1. beschrieben
Drehen der Förderkammer bis der Klemmring nach
2 / 13
oben zeigt
Lösen / Festschrauben der Innensechskantschraube
3 / 12
mit flachem Kopf
4 / 11 Lösen / Festschrauben der Innensechskantschrauben
Demontage / Montage Klemmring,
5 / 10
Membrangehäusedeckel, Membrane
Lösen / Festschrauben der Membransupports und
Austausch der Membrane [Die Membransupports
bestehen aus Innen- und Außenteil. Innenteil wird auf
6 / 9
die Membran aufgeschraubt. Das Außenteil wird mit
Hilfe des Klemmrings (Pos.-Nr. 7) und der
Innensechskantschraube (Pos.-Nr. 17) auf das
Innenteil aufgepresst → siehe Skizze unten]
7 / 8
Demontage / Montage der Ventilplatte
Austausch der Auslassventile und Einlassventile und
8 / 7
deren O-Ringe durch Lösen / Festschrauben der
Ventilschrauben
9 / 6
Austausch des O-Rings und des O-Ring-Profils
10 / 5 Lösen / Festschrauben der Innensechskantschrauben
11 / 4 Demontage / Montage des Pumpengehäuses
12 / 3 Autausch des O-Rings und O-Ring-Profils
13 / 2 Lösen / Festschrauben der Innensechskantschrauben
14 / 1 Austausch der O-Ringe
Montage Membransupports:
Membransupport
1. Drücken Sie zunächst die innenliegende Hülse aus dem
Membransupport
2. Schrauben Sie dann die Hülse vollständig und spaltfrei
auf das Aussengewinde des Einlegeteils der Membran.
3. Drücken Sie dann den Membransupport auf die bereits
mit der Membran verbundenen Hülse.
Hülse
Membran
Baugruppe Pos.-Nr.
QF10C
7
QF10C
17
QF10C
13, 16
QF10C
7, 4, 10.1
QF10C
8, 9, 10.1
QF10C
3
10.3, 10.2,
QF10C
10.8, 5,
QF10C
10.5, 10.6
QF10C
12
QF10C
1
QF10C
10.4, 10.7
PQ10U
2
QF10C
10.7
QF10k; Ausgabe 2019-10; Seite 17 von 22
Werkzeug
Innensechskant
(8mm)
Innensechskant
(5mm, 8mm)
Schraubendreher
mit Schlitz
Innensechskant
(4mm)
Innensechskant
(6mm)
