Bitte benutzen Sie die Bildfolge und die anschließenden Hinweise für die Demontage und
anschließender Montage (in umgekehrter Reihenfolge) unter Verwendung eines Wartungssatzes
PSKITWLC10K bzw. PSKITQF10MU sowie der festgelegten Drehmomente (siehe Kapitel 4.5).

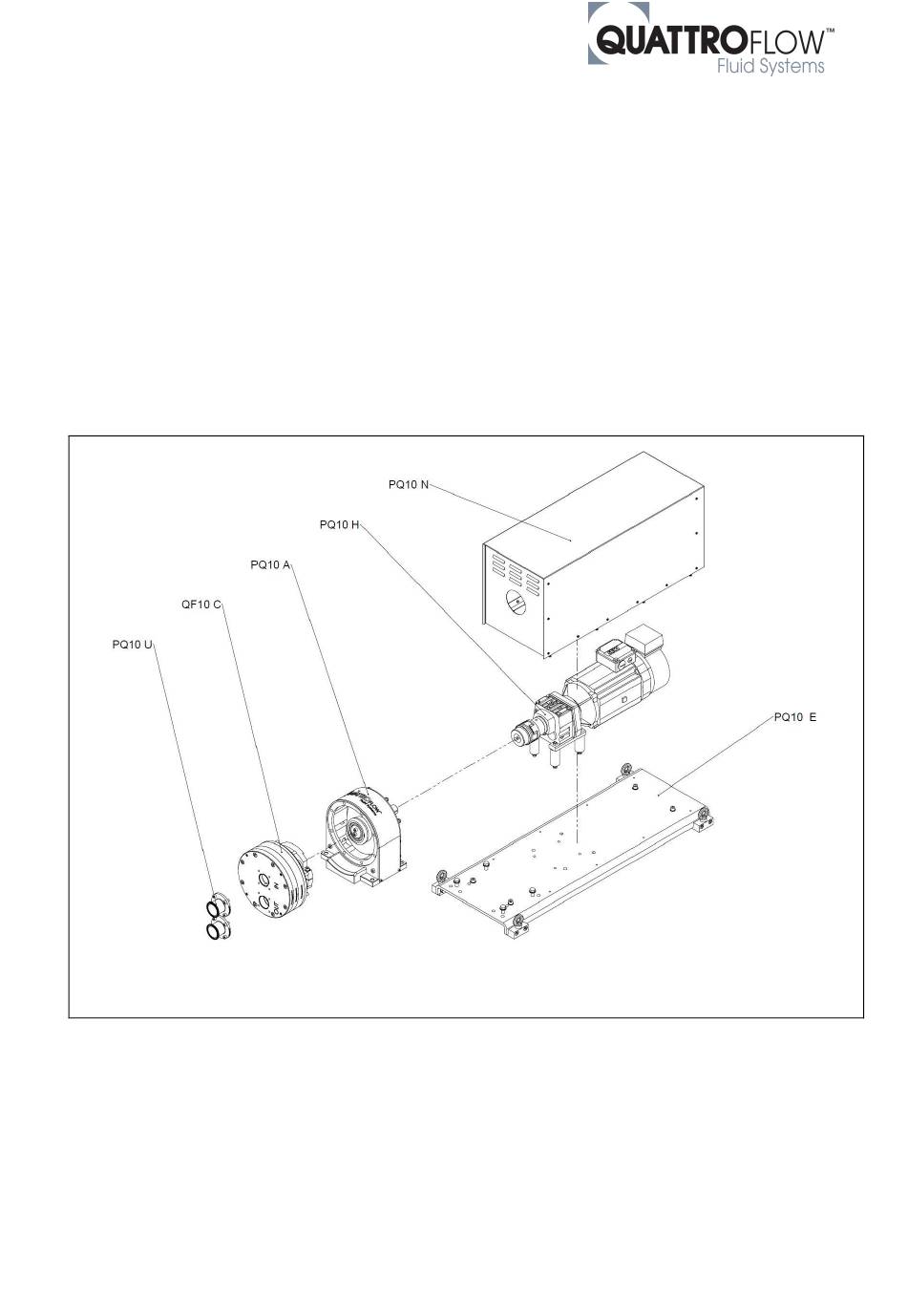

4.1. Explosionsdarstellungen der Baugruppen
PQ10A:
Ringantrieb
PQ10C:
Förderkammer
PQ10U:
Anschlussstutzen
PQ10E:
Grundplatte
PQ10H:
Antriebseinheit
PQ10N:
Gehäuse
QF10K
ACUEHN
QF10k; Ausgabe 2019-10; Seite 12 von 22
