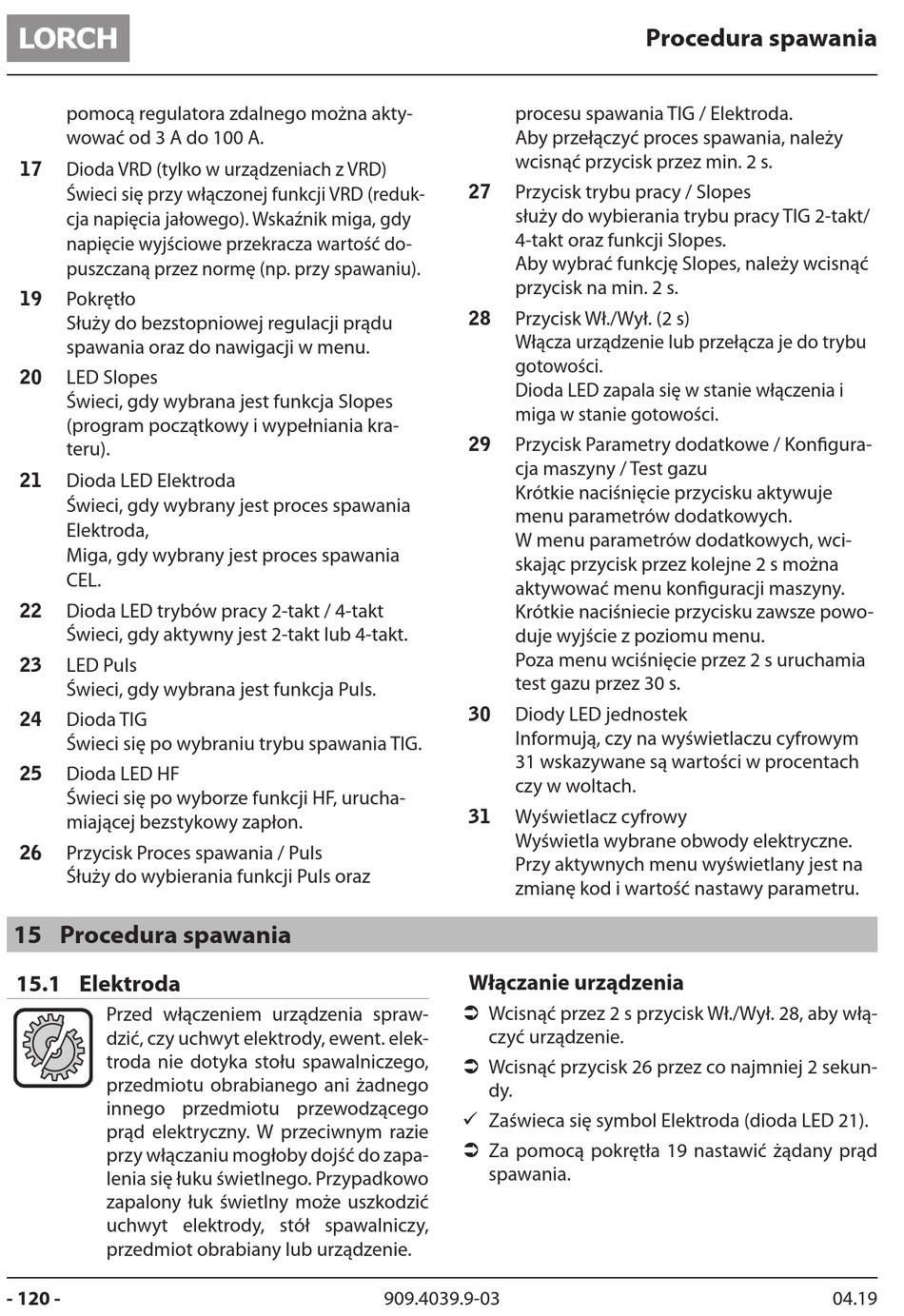

pomocą regulatora zdalnego można akty-
wować od 3 A do 100 A.
17 Dioda VRD (tylko w urządzeniach z VRD)
Świeci się przy włączonej funkcji VRD (reduk-
cja napięcia jałowego). Wskaźnik miga, gdy
napięcie wyjściowe przekracza wartość do-
puszczaną przez normę (np. przy spawaniu).
19 Pokrętło
Służy do bezstopniowej regulacji prądu
spawania oraz do nawigacji w menu.
20 LED Slopes
Świeci, gdy wybrana jest funkcja Slopes
(program początkowy i wypełniania kra-
teru).
Dioda LED Elektroda
21
Świeci, gdy wybrany jest proces spawania
Elektroda,
Miga, gdy wybrany jest proces spawania
CEL.
22 Dioda LED trybów pracy 2-takt / 4-takt
Świeci, gdy aktywny jest 2-takt lub 4-takt.
23 LED Puls
Świeci, gdy wybrana jest funkcja Puls.
24 Dioda TIG
Świeci się po wybraniu trybu spawania TIG.
Dioda LED HF
25
Świeci się po wyborze funkcji HF, urucha-
miającej bezstykowy zapłon.
26 Przycisk Proces spawania / Puls
Śłuży do wybierania funkcji Puls oraz
15 Procedura spawania
15.1 Elektroda
Przed włączeniem urządzenia spraw-
dzić, czy uchwyt elektrody, ewent. elek-
troda nie dotyka stołu spawalniczego,
przedmiotu obrabianego ani żadnego
innego przedmiotu przewodzącego
prąd elektryczny. W przeciwnym razie
przy włączaniu mogłoby dojść do zapa-
lenia się łuku świetlnego. Przypadkowo
zapalony łuk świetlny może uszkodzić
uchwyt elektrody, stół spawalniczy,
przedmiot obrabiany lub urządzenie.
- 120 -
procesu spawania TIG / Elektroda.
Aby przełączyć proces spawania, należy
wcisnąć przycisk przez min. 2 s.
Przycisk trybu pracy / Slopes
27
służy do wybierania trybu pracy TIG 2-takt/
4-takt oraz funkcji Slopes.
Aby wybrać funkcję Slopes, należy wcisnąć
przycisk na min. 2 s.
28 Przycisk Wł./Wył. (2 s)
Włącza urządzenie lub przełącza je do trybu
gotowości.
Dioda LED zapala się w stanie włączenia i
miga w stanie gotowości.
Przycisk Parametry dodatkowe / Konfigura-
29
cja maszyny / Test gazu
Krótkie naciśnięcie przycisku aktywuje
menu parametrów dodatkowych.
W menu parametrów dodatkowych, wci-
skając przycisk przez kolejne 2 s można
aktywować menu konfiguracji maszyny.
Krótkie naciśniecie przycisku zawsze powo-
duje wyjście z poziomu menu.
Poza menu wciśnięcie przez 2 s uruchamia
test gazu przez 30 s.
Diody LED jednostek
30
Informują, czy na wyświetlaczu cyfrowym
31 wskazywane są wartości w procentach
czy w woltach.
31 Wyświetlacz cyfrowy
Wyświetla wybrane obwody elektryczne.
Przy aktywnych menu wyświetlany jest na
zmianę kod i wartość nastawy parametru.
Włączanie urządzenia
 Wcisnąć przez 2 s przycisk Wł./Wył. 28, aby włą-
czyć urządzenie.
 Wcisnąć przycisk 26 przez co najmniej 2 sekun-
dy.
9 Zaświeca się symbol Elektroda (dioda LED 21).
 Za pomocą pokrętła 19 nastawić żądany prąd
spawania.
909.4039.9-03
Procedura spawania
04.19
