RP-4035,4040,4050,4060
KAPITEL 4 - PRODUKT BEZEICHNUNG
HEBEBUHNE BESCHREIBUNG (Bild 2)
Diese Vier-Säulen-Hebebühne ist für das Heben von Kraftfahrzeugen für die Achsvermessung und
Wartung ausgelegt. Das maximale Hub-Gewicht wird auf dem Typenschild angegeben.
Alle mechanischen Rahmen, wie Plattformen, Erweiterungen, Grundrahmen und Arme sind aus Stahl
gefertigt worden, um Festigkeit und Steifigkeit bei geringem Gewicht zu gewährleisten.
Der elektrohydraulische Betrieb ist im Detail in Kapitel 8 beschrieben.
Dieses Kapitel beschreibt die wichtigsten Elemente, sodass der Benutzer mit der Maschine vertraut
ist.
Wie in Abbildung 2 gezeigt, bestehen die Hebebühnen aus 4x Säulen (1), 2x Plattformen (2) mit 1x
Radfreiheber (OPTIONAL)(3) und 2x Querträger (Traverse)(4).
Jede Plattform ist mit Drehtellerausnahme (6), und Verschiebeplatten (5) ausgerüstet. Die
Drehscheibe Ausnehmung (6) kann in der gewünschten Position, mit dem Abstandshalter eingestellt
werden.
Das Heben und Senken wird durch Tastenbetätigen der Steuereinheit(7) welches das
Hydraulikaggregat(8) antreibt ausgeführt. Das Hydraulikaggregat befördert Hydrauliköl zu dem
Hauptzylinder welcher mit Seilen die Plattform anhebt.
Das Absenken der Hebebühne wird durch Drücken der Taste Senkung auf dem Bedienfeld gesteuert.
Die Absenkung erfolgt unter dem Eigengewicht und der Ladung.
Der Radfreiheber wird je nach Ausführung mit Druckluft, Hydraulisch oder Manuel betrieben.
Das Entriegeln der Spannklauen für das Ablassen wird Pneumatisch über das Bedienfeld angesteuert.
Die Hebebühne wird mit 2x Auffahrrampen(9) für einfache Auffahrt des Fahrzeuges ausgeliefert.
Die Nivellierung des Aufzugs erfolgt mechanisch. Endschalter für die maximale Höhe und
Sicherheitshöhe sind installiert.

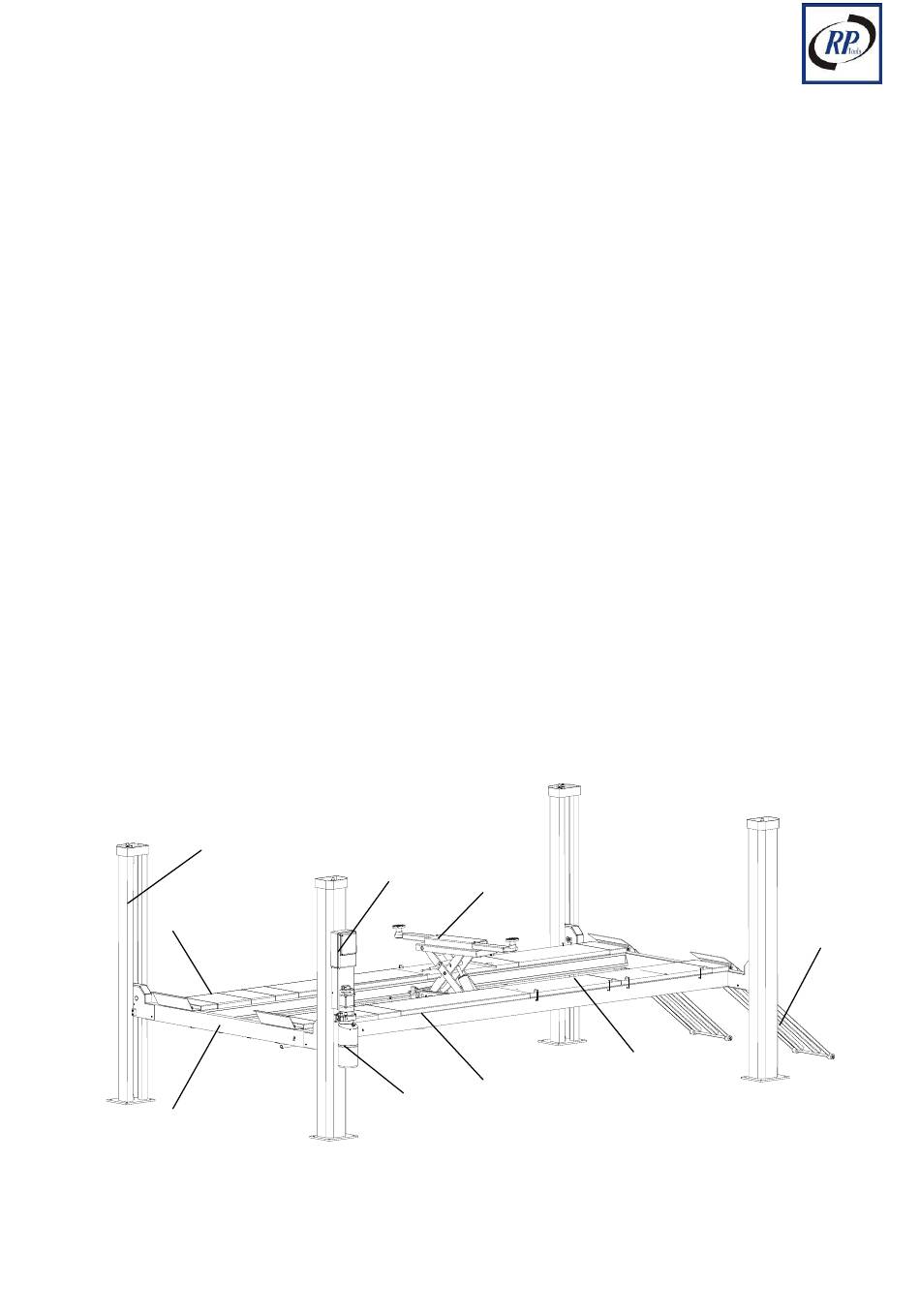

BILD 2 – Hebebühne
1
6
4
REV. 01
RP-TOOLS Werkstatt-Technik
7
3
2
8
8 / 51
5
9
