RP-Tools RP-4035 Installations- Und Wartungshandbuch Seite 14

RP-4035,4040,4050,4060

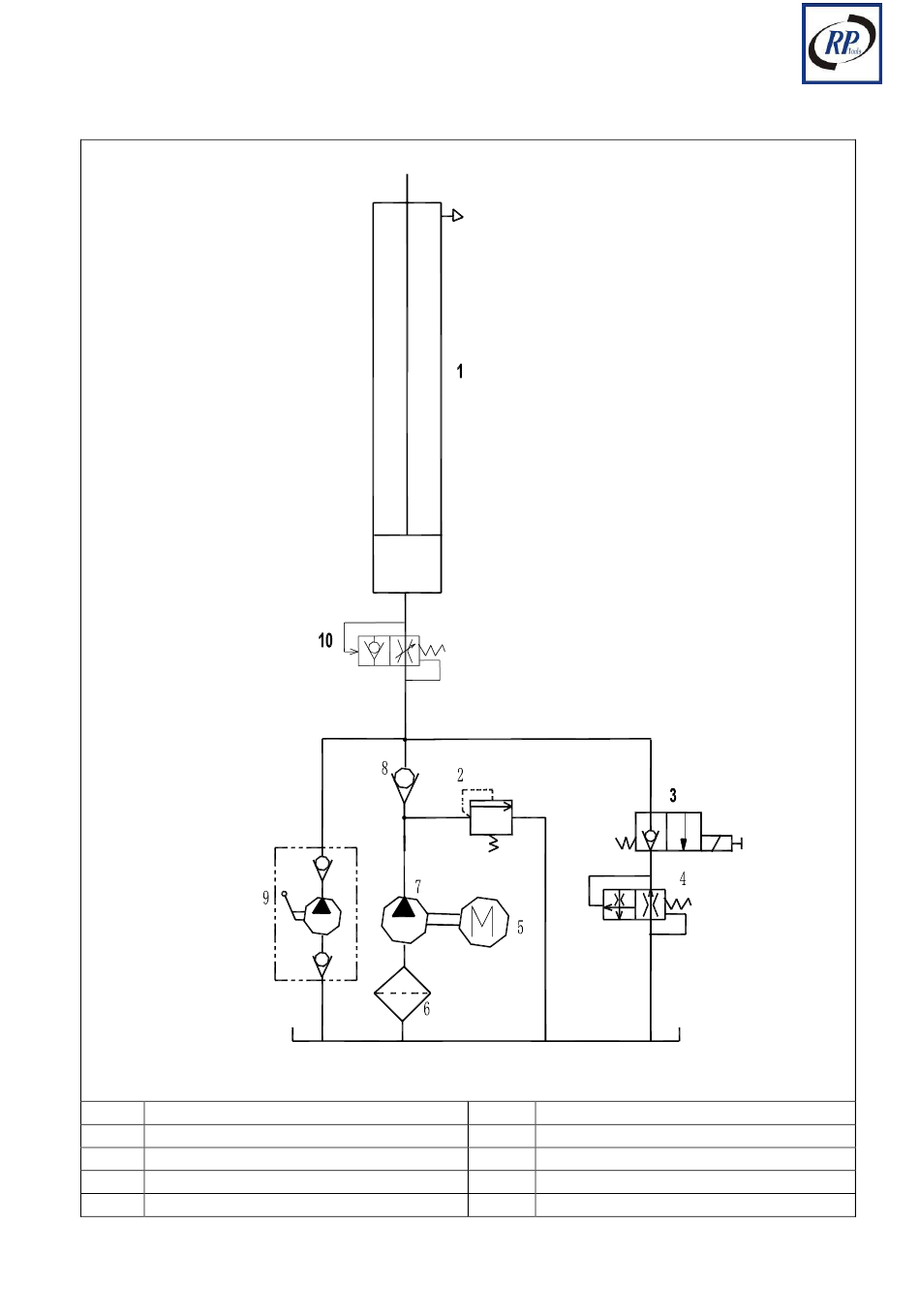

Abbildung 5 – HYDRAULIK PLAN
1 Master Hydraulikzylinder
2 Überdruckventil
3 Absenk Magnetventil
4 Absenken Regelventil
5 Motor
REV. 01
RP-TOOLS Werkstatt-Technik
6
7
8
9
10
14 / 51
Ölfilter
Zahnradpumpe
Rückschlageventil
Notabsenkpumpe
Schlauchbruchsicherung
