7.11 PNEUMATISCHER SYSTEMANSCHLUSS
Bei der Verlegung der Luftschläuche sicherstellen, dass die Schläuche nicht durch
bewegliche Teile blockiert werden. Schläuche bei Bedarf mit Hilfe von
Kabelbindern befestigt. Nichtbeachtung kann zu Sicherheitsausfällen, Schäden
und Verletzungen führen.
Die Druckluftversorgung vor Ort (an welches das pneumatische System der Hebebühne angeschlossen
ist) muss mit einer Service-Einheit bestehend aus Wasserabscheider, Öler und Druckreduzierer
ausgestattet sein. Diese Geräte können auf Anfrage vom Hersteller geliefert werden.
Pneumatikleitungen sind wie folgt anzuschließen:
 Das Luft Elektromagnet Ventil auf der Hauptsäule mit Schrauben befestigen;
 Die Pneumatikleitungen von den Plattformen mit dem Luft Elektromagnet Ventil verbinden.
 Das Pneumatksystem an die Druckluftversorgung anschliessen
 Überprüfen und Einstellen des Druckreglers (9 bar) und Ölers auf ordentlichen Betrieb.
 Die Pneumatksystem Steuerung auf richtige Leistung überprüfen

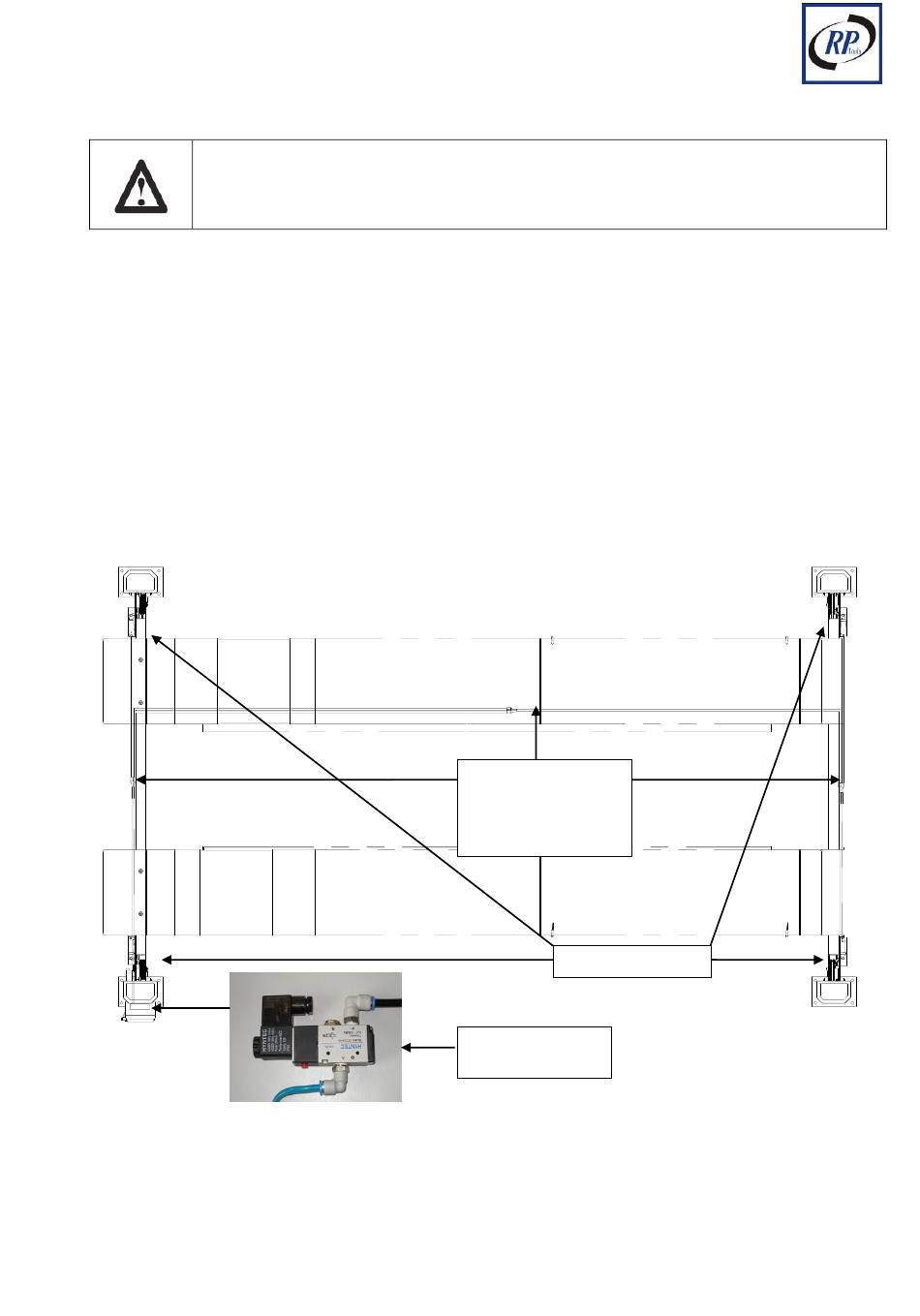

Abb. 20 – Pneumatischer Anschluss
REV. 01
RP-TOOLS Werkstatt-Technik
Pneumatische
Schläuche zu den
Druckzylindern in
alle vier Säulen
Elektromagnet-
Ventil
28 / 51
Druckzylinder
