RP-Tools RP-4035 Installations- Und Wartungshandbuch Seite 15

RP-4035,4040,4050,4060

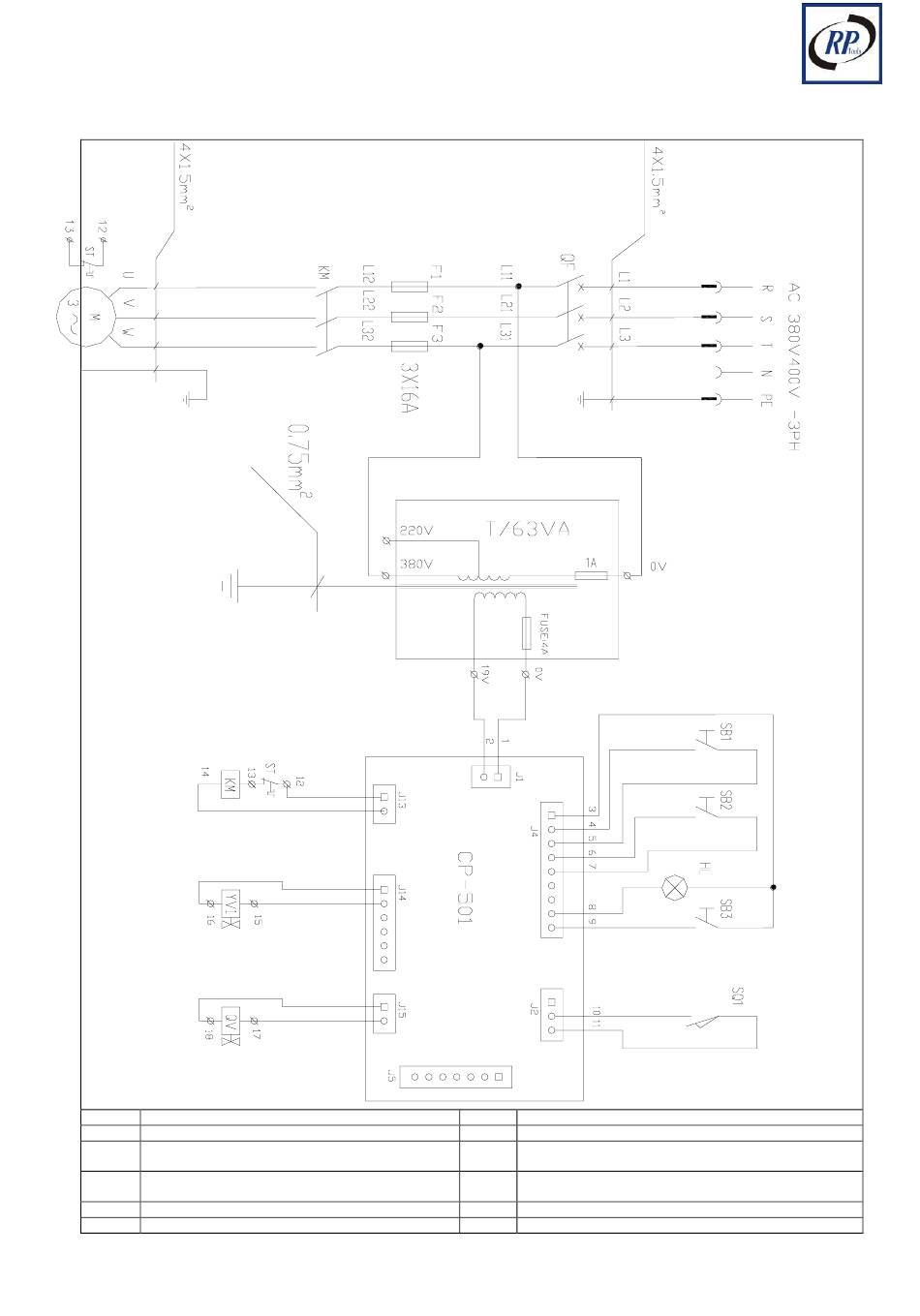

Abbildung 6a – ELEKTRIK - SCHALTPLAN (380V/400V-3PH)
QF Hauptschalter / Power switch
M Motor 2.6KW 3PH
ST Temperaturschalter / Overhead protector
T Trafo / Transformer
KM Schütz / Contactor DC
YV1 Absenkventil / Lowering solenoid valve
REV. 01
RP-TOOLS Werkstatt-Technik
QV
SQ1
SB1
SB2
SB3
15 / 51
Luft-Absenkventil / Solenoid air valve
Limitschalter Max. Hubhöhe / Max. lifting height limit switch
Druckknopf Heben /
Lifting pushbutton
Druckknopf Senken /
Lowering pushbutton
Druckknopf Sichern / Safety pushbutton
