RP-Tools RP-4035 Installations- Und Wartungshandbuch Seite 27

RP-4035,4040,4050,4060
 Schlauch von Hydraulikantriebseinheit bis zur Hebebühne mit Schutzleitung ummanteln
 Verbindungen ordentlich anziehen

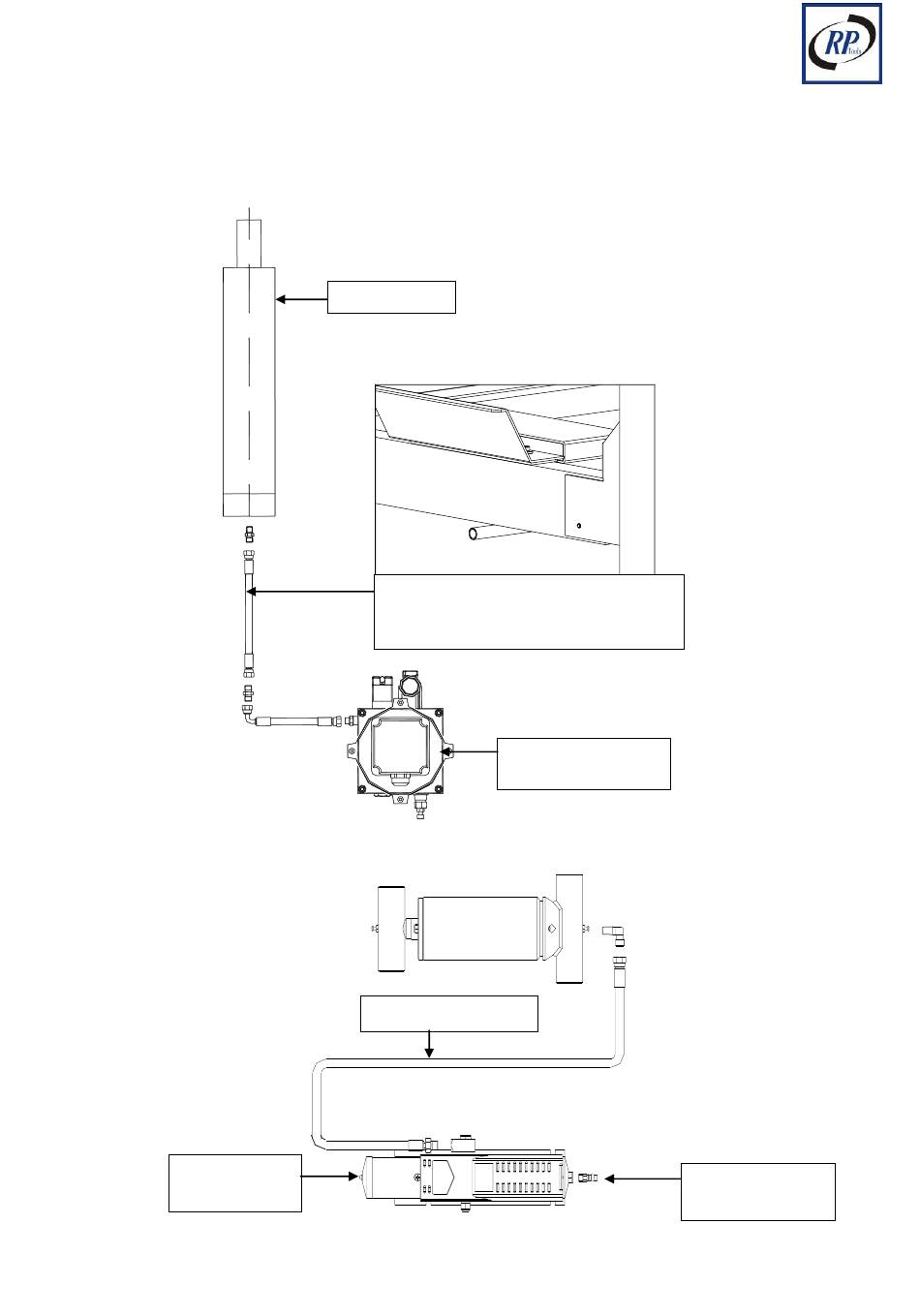

Abb. 19 – HYDRAULISCHE VERBINDUNG
4 Säulen Hebebühne:
Radfreiheber (OPTIONAL):
Luftdruck
Pedalpumpe
REV. 01
RP-TOOLS Werkstatt-Technik
Hauptzylinder
Den Schlauch durch das Führungsrohr
führen und bis zur Antriebseinheit mit
einer Schutzleitung ummanteln.
Hydraulische
Antriebseinheit
Hydr. Zylinder
Hydraulikschlauch
27 / 51
Zur Druckluft-
versorgung
