Display-Elemente
Funktion
ON
grün - On
AL1
gelb - Alarm
AL2
gelb - Alarm
Aufwärts-Taste
T
Test-Taste (> 1,5 s drücken)
Bei gedrückter Test-Taste werden die
Display-Elemente angezeigt.
Abwärts-Taste
Reset-Taste (> 1,5 s drücken)
R
ENTER
MENU-Taste (> 1,5 s drücken)
MENU
Funktion
1
U: Netzspannung U
R: Isolationswiderstand R
Z: Isolationsimpedanz Z
C: Netzableitkapazität C
2
Überwachter Leiter
3
= :Spannungsart DC
:Störungsfreie Messwertaktuali-
sierung
~ : Spannungsart AC/Voltage type AC
4
Messwerte und Einheiten
5
Passwortschutz aktiviert
6
Im Menübetrieb wird die Arbeitsweise
des jeweiligen Alarmrelais angezeigt.
7
Kommunikationsschnittstelle mit
Messwert: isoData-Betrieb
8
Fehlerspeicher aktiviert
9
Zustandsymbole
10
Kennung für Ansprechwerte und An-
sprechwertverletzung
6
isoMIL425HV_D00204_05_Q_DEEN / 02.2021

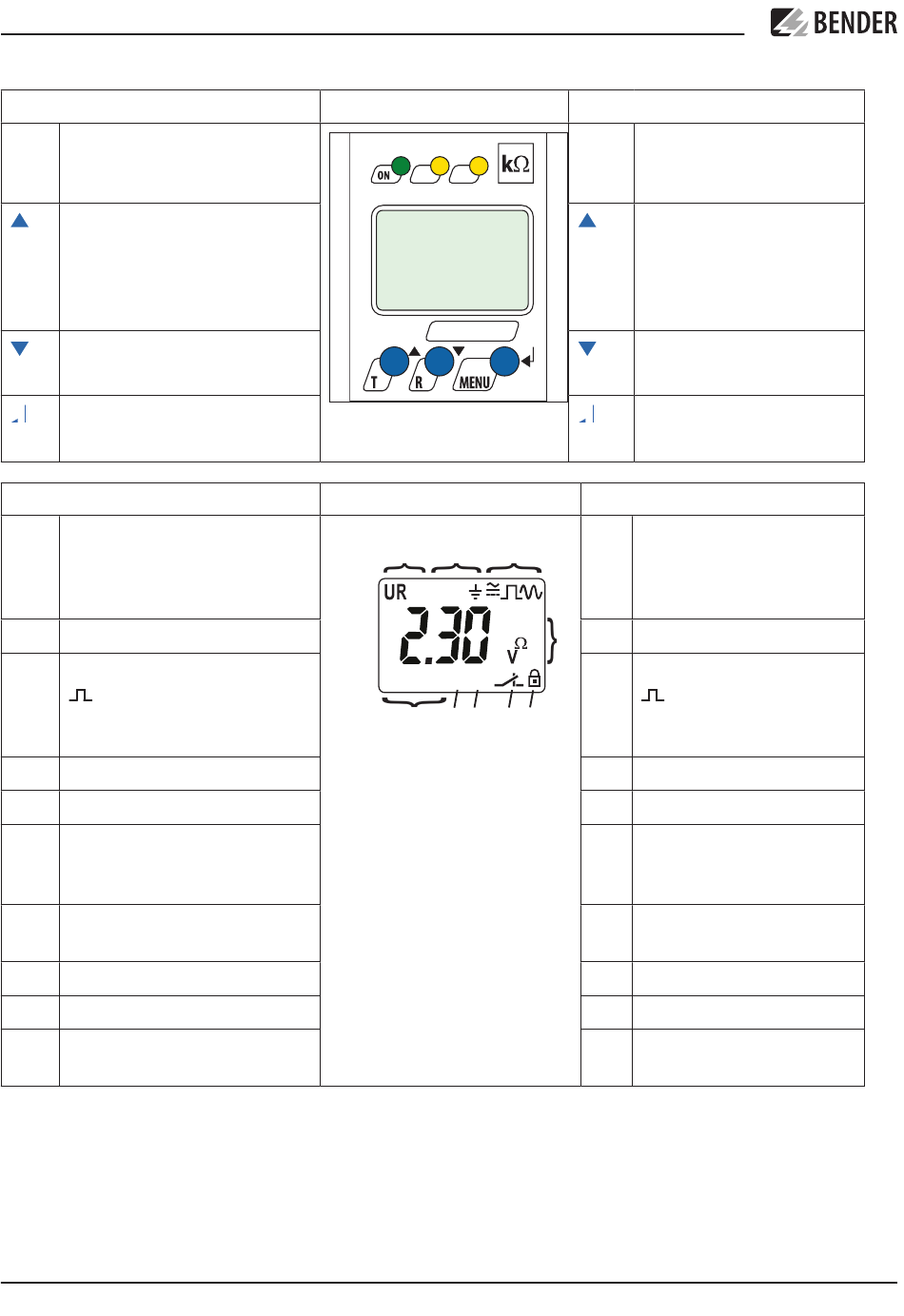

Gerätefront/ Device front
Display
n
F
F
e
10
Display elements
AL1
AL2
1
3
2
C
L1L2
Z
>
{
µ
F
+
kM %
<
s
test onoff MAdr
9
8
7
6
5
Function
ON
green - On
AL1
yellow - Alarm
AL2
yellow - Alarm
Up button
T
Test button (press > 1.5 s)
By pressing and holding the test
button, the display elements are
indicated.
Down button
Reset button (press > 1.5 s)
R
ENTER
MENU button (press > 1.5 s)
MENU
Function
1
U: Nominal voltage U
R: Insulation resistance R
Z: Insulation impedance Z
C: System leakage capacitance C
2
Monitored conductor
4
3
= :Voltage type DC
:Disturbance-free measure-
ment value update
~ :Voltage type AC
4
Measured values and units
5
Password protection enabled
6
In menu mode, the operating
mode of the respective alarm relay
is displayed
7
Communication interface with
measured value: isoData operation
8
The fault memory enabled
9
Condition symbols
10
Identification for response values
and response value violation
n
F
F
e
