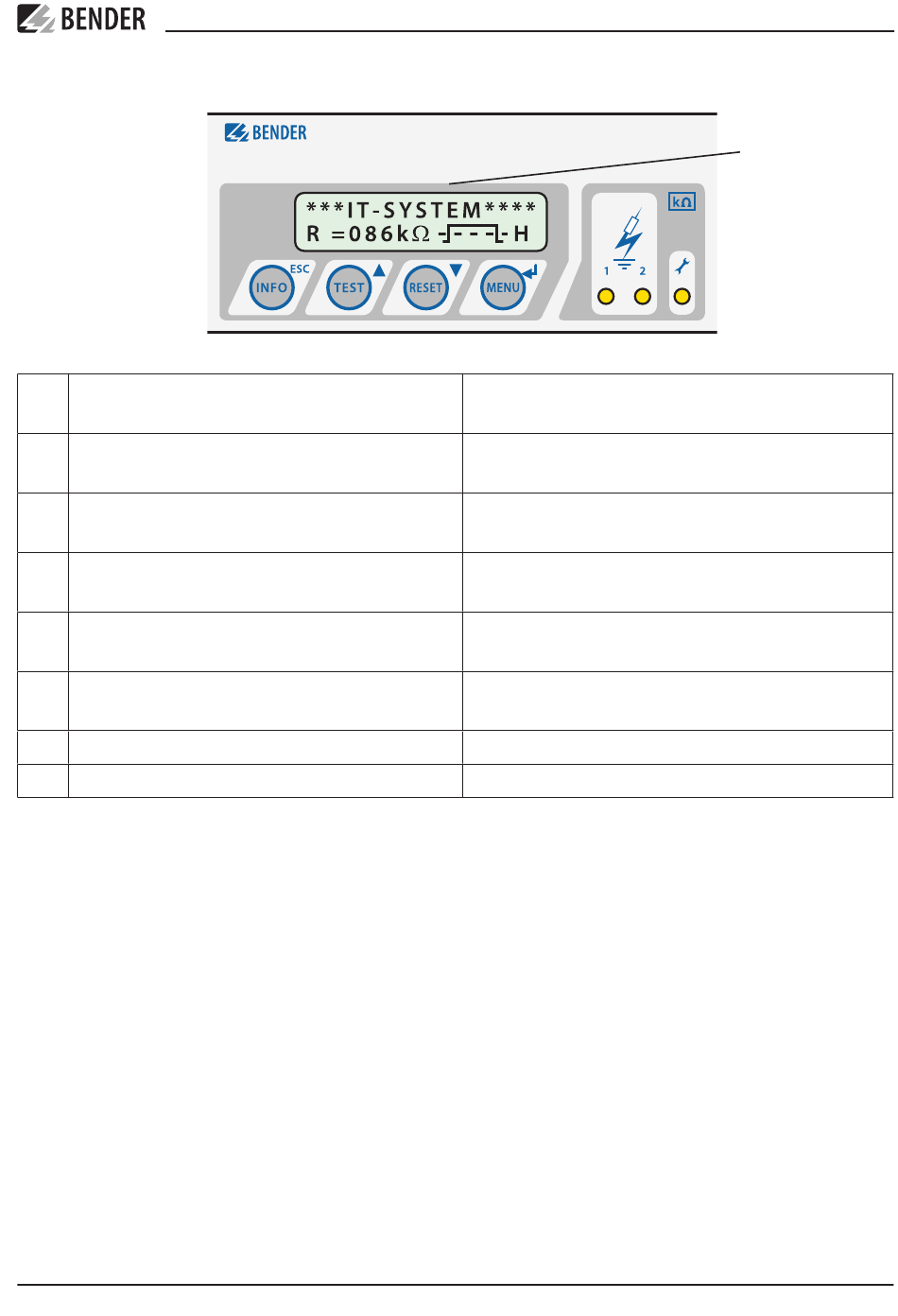

Bedienelemente
1
INFO-Taste: Abfragen von Standardinformation / ESC-Taste:
Zurück (Menü-Funktion), Bestätigung Parameteränderung
2
TEST-Taste: Selbsttest aufrufen/ Aufwärts-Taste: Parameterän-
derung, im Menü aufwärts bewegen
3
RESET-Taste: Löschen gespeicherter Isolationsfehler-Alarme
Abwärts-Taste: Parameteränderung, im Menü abwärts bewegen
4
Menü-Taste: Aufruf Menüsystem
Eingabe-Taste: Bestätigung Parameteränderung
5
Alarm-LED 1 leuchtet: Isolationsfehler, erste Warnschwelle
erreicht
6
Alarm-LED 2 leuchtet: Isolationsfehler, zweite Warnschwelle
erreicht
7
Systemfehler-LED leuchtet: IRDH275 ist fehlerhaft
8
Zweizeiliges Display für Standard- und Menü-Betrieb
Technische Daten IRDH275BM-7
Isolationskoordination nach IEC 60664-1
Bemessungsspannung .........................................................AC 800 V
Bemessungsstoßspannung ......................................................8 kV/3
Spannungsbereiche
Netznennspannung U
....................................... über AGH675S-7...
n
Versorgungsspannung U
(siehe auch Gerätetypenschild) ................
s
....................................................................................DC 19,2...72 V
Eigenverbrauch ......................................................................≤ 14 VA
Ansprechwerte
Ansprechwert R
(Alarm1) .................................... 100 kΩ...10 MΩ
an1
Ansprechwert R
(Alarm2) ................................... 100 kΩ...10 MΩ
an2
Ansprechabweichung 100...500 kΩ ..................................± 100 kΩ
Ansprechabweichung 500 kΩ...10 MΩ ...................... 0 %...+20 %
Ansprechzeit t
....................................................................≤ 5 min
an
Hysterese ...................................................................................25 %
IRDH275
ISOMETER®
2
1
Display elements
3
4
INFO key: to query standard information /
ESC key: back to the menu function, confirmation parameter change
TEST button: to call up the self test/
Up key: parameter change, moving up in the menu
RESET button: to delete insulation fault alarms
Down key: parameter change, moving down in the menu
MENU key: to activate the menu system / Enter key: confirmation
parameter change
Alarm LED 1 lights: insulation fault, first warning level reached
Alarm LED 2 lights: insulation fault, second warning level reached
System fault LED lights: IRDH275 defective
Two-line display for standard and menu mode
Technical data IRDH275BM-7
Insulation coordination acc. to IEC 60664-1
Rated voltage .......................................................................AC 800 V
Rated impulse voltage/pollution degree .................................8 kV/3
Voltage ranges
Nominal voltage range U
Supply voltage U
(refer to nameplate for other values) ...................
S
....................................................................................DC 19.2...72 V
Power consumption ................................................................≤14 VA
Response values
Response value R
an1
Response value R
an2
Relative percentage error 100...500 kΩ ..............................±100 kΩ
Relative percentage error 500 kΩ...10 MΩ ................ 0 %...+20 %
Response time t
................................................................. ≤ 5 min
an
Hysteresis ................................................................................... 25 %
IRDH275BM-7_D00123_01_Q_DEEN/ 03.2021
ISOMETER® IRDH275BM-7
8
7
5
6
..................................... via AGH675S-7...
n
(Alarm 1) ................................. 100 kΩ...10 MΩ
(Alarm 2) ................................. 100 kΩ...10 MΩ
