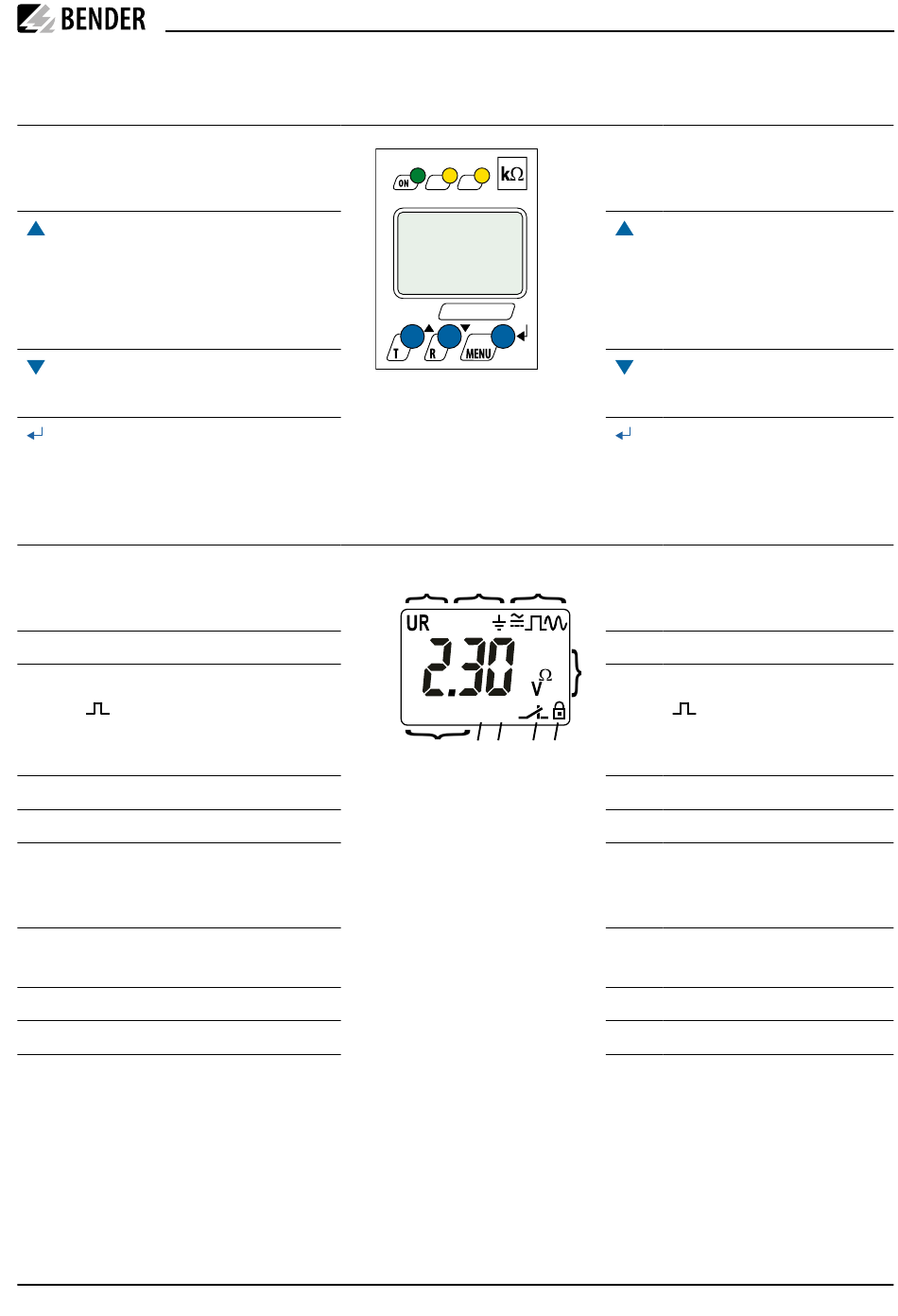

Display Elements - Bender ISOMETER isoCHA425HV Kurzanleitung

Display-Elemente
Funktion
ON grün - On
AL1 gelb - Alarm
AL2 gelb - Alarm
Aufwärts-Taste
T
Test-Taste (> 1,5 s drücken)
Bei gedrückter Test-Taste werden die
Display-Elemente angezeigt.
Abwärts-Taste
Reset-Taste (> 1,5 s drücken)
R
ENTER
MENU-Taste (> 1,5 s drücken)
MENU
Funktion
1 U: Netzspannung U
R: Isolationswiderstand R
C: Netzableitkapazität C
2 Überwachter Leiter
3 = :Spannungsart DC
:Störungsfreie Messwertaktuali-
sierung
~ : Spannungsart AC
4 Messwerte und Einheiten
5 Passwortschutz aktiviert
6 Im Menübetrieb wird die Arbeitsweise des
jeweiligen Alarmrelais angezeigt.
7 Kommunikationsschnittstelle mit Mess-
wert: isoData-Betrieb
8 Fehlerspeicher aktiviert
9 Zustandsymbole
10 Kennung für Ansprechwerte und An-
sprechwertverletzung
n
F
e
10

Display elements

Gerätefront/ Device front
AL1 AL2
Display
1 2 3
C L1L2
Z
>
{
µ F
+
kM %
<
s
test onoff MAdr
9 8 7 6 5
isoCHA425HV_D00404_02_Q_DEEN/ 11.2021
ISOMETER® isoCHA425HV & AGH420-1
Function
ON green - On
AL1 yellow - Alarm
AL2 yellow - Alarm
Up button
T
Test button (press > 1.5 s)
By pressing and holding the test
button, the display elements are
indicated.
Down button
Reset button (press > 1.5 s)
R
ENTER
MENU button (press > 1.5 s)
MENU
Function
1 U: System voltage U
R: Insulation resistance R
C: System leakage capacitance C
2 Monitored conductor
4
3 = :Voltage type DC
:Disturbance-free measurement
value update
~ :Voltage type AC
4 Measured values and units
5 Password protection enabled
6 In menu mode, the operating mode
of the respective alarm relay is
displayed
7 Communication interface with
measured value: isoData operation
8 The fault memory enabled
9 Condition symbols
10 Identification for response values
and response value violation
n
F
e
7
