Wiring Diagram - Bender ISOMETER isoMIL425HV Kurzanleitung

Anschlussbild
Legende
Klemme/Terminal
Anschluss an die Versorgungsspannung U
A1, A2 sicherung (Leitungsschutz):
Bei Versorgung aus IT-System beide Leitungen absichern.*
Jede Klemme jeweils separat an PE anschließen:
E, KE
Gleichen Leitungsquerschnitt wie bei „A1", „A2" verwenden.
Anschluss an das zu überwachende 3(N)AC-, AC- oder
L1/+, L2/–
DC-Netz
Klemmen des AGH421 mit den gleichnamigen Klemmen des
Up, AK1, GND, AK2
ISOMETER ®s verbinden.
F Externen Stopp-Schalter, zwischen Klemme „F" und „Up".
11, 14 Anschluss an Alarmrelais „K1"
11, 24 Anschluss an Alarmrelais „K2"
RS-485 Kommunikationsschnittstelle mit zuschaltbarem
A, B Terminierungswiderstand.
Beispiel: Anschluss eines BMS-Ethernet-Gateways COM465IP
i
* Für UL-Anwendungen:
Nur 60/75°C-Kupferleitungen verwenden!
Die Versorgungsspannung U
Applikationen zwingend über
5-A-Vorsicherungen zuzuführen.
4 isoMIL425HV_D00204_05_Q_DEEN / 02.2021
U
S
6 A
E E Up Up KE A1
AK2 GND AK1 AK1 GND AK2
E E UP Up KE A1 A2
AK2 GND AK1 AK1 GND AK2
k
ON AL1 AL2
isoMIL425HV
AGH421
ISOMETER®
T R MENU
14 24 11
L1/+ L2/- F A B
K1 K2
F 14
L1/+ L2/-
Anschlüsse
über Schmelz-
s
ist bei UL- und CSA-
s

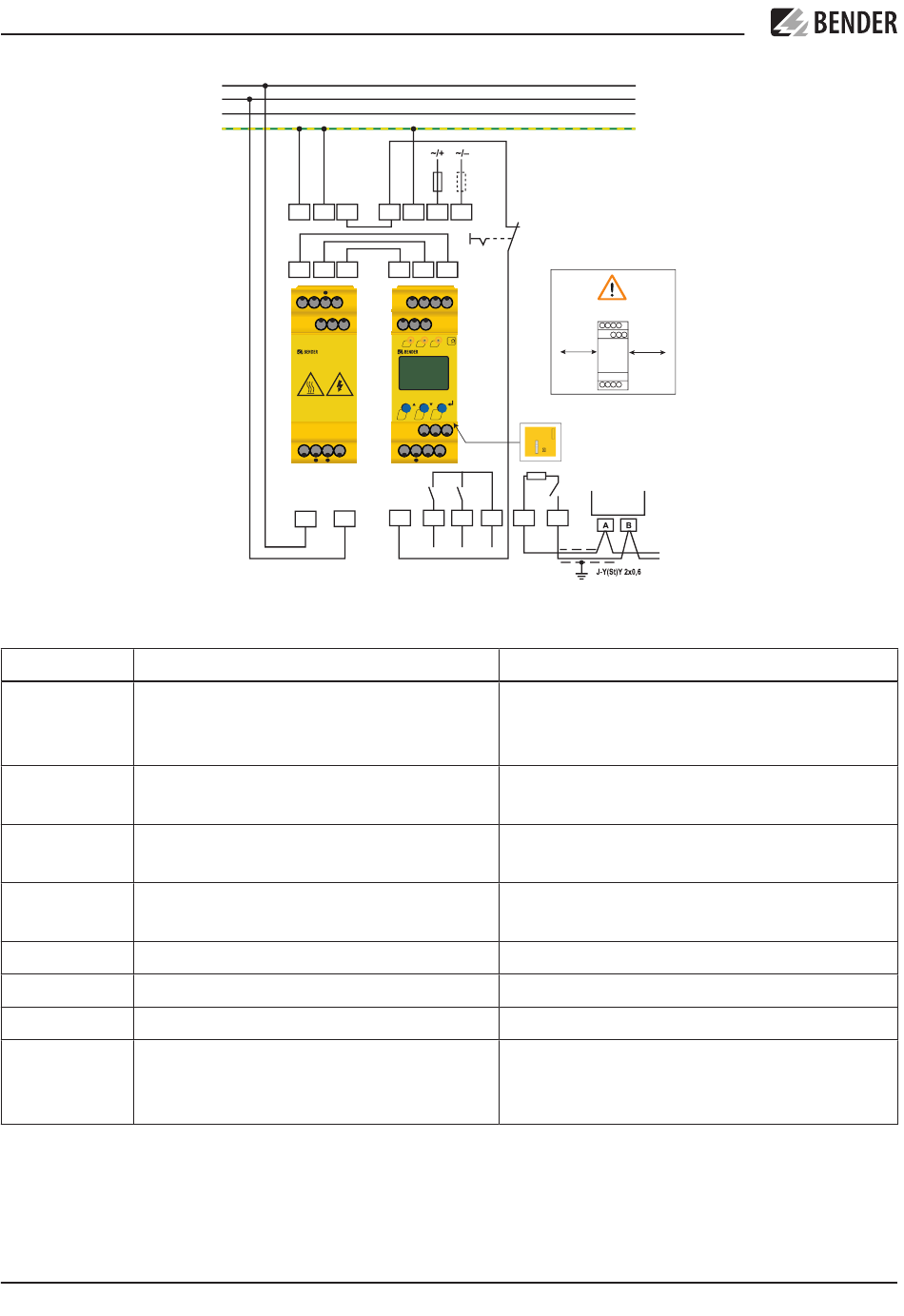

Wiring diagram

6 A
A2
Stop
U > 800 V
n
30 mm
AGHxxx
R
on
o
R
COM465IP
B
24 11 A
RS-485
Legend
Connection to the supply voltage U
If supplied from an IT system, both lines have to be protected by
a fuse.*
Connect each terminal separately to PE:
The same wire cross section as for „A1", „A2" is to be used.
Connection to the 3(N)AC, AC or DC system to be monitored
Connect the terminals of the AGH421 to the corresponding
terminals of the ISOMETER®.
External stop switch between terminals "F" and "Up"
Connection to alarm relay „K1"
Connection to alarm relay „K2"
RS-485 communication interface with connectable terminating
resistance.
Example: Connection of a BMS-Ethernet-Gateway COM465IP
i
* For UL applications:
Only use 60/75°C copper lines!
For UL and CSA applications, it is mandatory to
use 5 A fuses for the protection of the supply vol-
tage U .
s
L1/+
L2/-
L3
PE
30 mm
Connections
via fuse (line protection):
s
