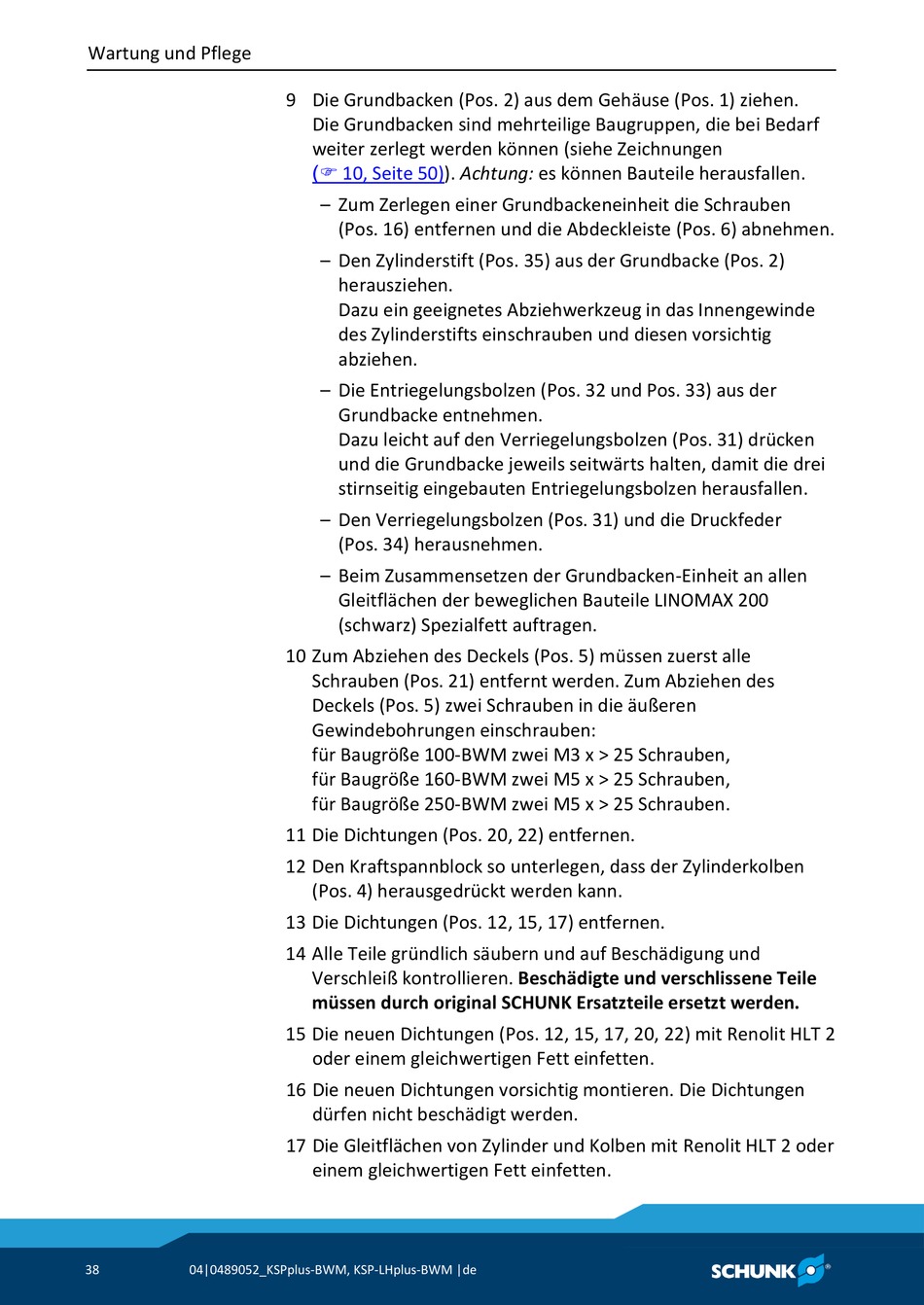

Wartung und Pflege
38
04|0489052_KSPplus-BWM, KSP-LHplus-BWM |de
9 Die Grundbacken (Pos. 2) aus dem Gehäuse (Pos. 1) ziehen.
Die Grundbacken sind mehrteilige Baugruppen, die bei Bedarf
weiter zerlegt werden können (siehe Zeichnungen
( 10, Seite
50)). Achtung: es können Bauteile herausfallen.
– Zum Zerlegen einer Grundbackeneinheit die Schrauben
(Pos. 16) entfernen und die Abdeckleiste (Pos. 6) abnehmen.
– Den Zylinderstift (Pos. 35) aus der Grundbacke (Pos. 2)
herausziehen.
Dazu ein geeignetes Abziehwerkzeug in das Innengewinde
des Zylinderstifts einschrauben und diesen vorsichtig
abziehen.
– Die Entriegelungsbolzen (Pos. 32 und Pos. 33) aus der
Grundbacke entnehmen.
Dazu leicht auf den Verriegelungsbolzen (Pos. 31) drücken
und die Grundbacke jeweils seitwärts halten, damit die drei
stirnseitig eingebauten Entriegelungsbolzen herausfallen.
– Den Verriegelungsbolzen (Pos. 31) und die Druckfeder
(Pos. 34) herausnehmen.
– Beim Zusammensetzen der Grundbacken-Einheit an allen
Gleitflächen der beweglichen Bauteile LINOMAX 200
(schwarz) Spezialfett auftragen.
10 Zum Abziehen des Deckels (Pos. 5) müssen zuerst alle
Schrauben (Pos. 21) entfernt werden. Zum Abziehen des
Deckels (Pos. 5) zwei Schrauben in die äußeren
Gewindebohrungen einschrauben:
für Baugröße 100-BWM zwei M3 x > 25 Schrauben,
für Baugröße 160-BWM zwei M5 x > 25 Schrauben,
für Baugröße 250-BWM zwei M5 x > 25 Schrauben.
11 Die Dichtungen (Pos. 20, 22) entfernen.
12 Den Kraftspannblock so unterlegen, dass der Zylinderkolben
(Pos. 4) herausgedrückt werden kann.
13 Die Dichtungen (Pos. 12, 15, 17) entfernen.
14 Alle Teile gründlich säubern und auf Beschädigung und
Verschleiß kontrollieren. Beschädigte und verschlissene Teile
müssen durch original SCHUNK Ersatzteile ersetzt werden.
15 Die neuen Dichtungen (Pos. 12, 15, 17, 20, 22) mit Renolit HLT 2
oder einem gleichwertigen Fett einfetten.
16 Die neuen Dichtungen vorsichtig montieren. Die Dichtungen
dürfen nicht beschädigt werden.
17 Die Gleitflächen von Zylinder und Kolben mit Renolit HLT 2 oder
einem gleichwertigen Fett einfetten.
