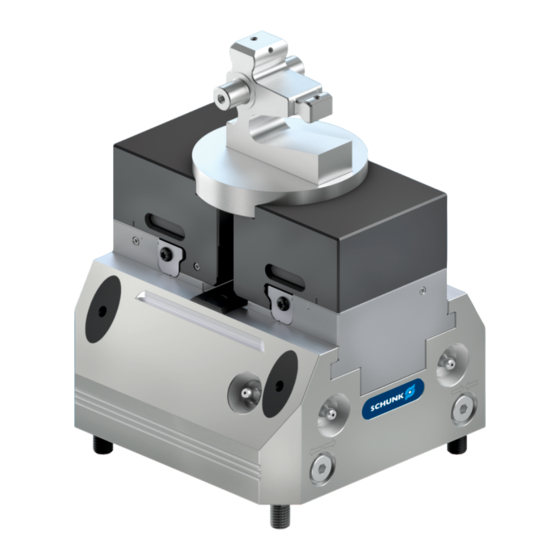

- Seite 1 TANDEM Kraftspannblock mit Backenschnellwechsel KRH3/KRP3/KSH3/KSP3 Montage- und Betriebsanleitung Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1563851 Auflage: 01.00 | 16.11.2023 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
- Seite 3 4.3 Montage des Kraftspannblocks auf die Basisplatte (Bei getrennter Lieferung beider Teile)..................25 4.4 Anschluss des Kraftspannblocks.............. 26 4.4.1 Versorgungsleitungen..............27 4.4.2 Staudruckabfrage der Backenendlagen ........... 28 4.4.3 Staudruckabfrage der Backenanlagen mit gleichzeitiger Reinigung der Wechselschnittstellen..............28 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 4 10.1 TANDEM KRH3-BWA ................65 10.2 TANDEM KRP3-BWA................66 10.3 TANDEM KSH3-BWA................67 10.4 TANDEM KSP3-BWA ................68 10.5 Schnellwechselbacke WTR-A ..............69 10.6 Greiferfinger FIN WTR-A ................ 69 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 5 1.1.2 Mitgeltende Unterlagen Allgemeine Geschäftsbedingungen * Katalogdatenblatt des angebauten Produkts * Technische Datenblätter optionaler Anbauteile * Genehmigungszeichnungen Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com heruntergeladen werden. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 6 Wechselbacken Typ: WTR-A, WTG-A } 4.5 [/ 31] 6-fach Wende-Spanneinsätze SEI passend zu WTG-A Spannleisten STG passend zu WTG-A Greiferfinger FIN WTR-A zum Handling der Wechselbacken, passend zu SCHUNK Universalgreifer SCHUNK Universalgreifer 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 7 Durch Umbauten, Veränderungen und Nacharbeiten, z. B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen, können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 8 Sicherstellen, dass das Produkt entsprechend dem Anwendungsfall ausreichend dimensioniert ist. Sicherstellen, dass Wartungs- und Schmierintervalle eingehalten werden, } 7 [/ 46]. Sicherstellen, dass die Umgebung frei von ferromagnetischen Partikeln oder Spänen ist. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 9 Schutzhandschuhe tragen. Bei heißen Oberflächen hitzebeständige Schutzhandschuhe tragen. Beim Umgang mit Gefahrstoffen Schutzhandschuhe und Schutzbrillen tragen. Bei bewegten Bauteilen eng anliegende Schutzkleidung und zusätzlich Haarnetz bei langen Haaren tragen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 10 Bei der Baugröße 250 sind zwei Ringschrauben zum Transport im Lieferumfang enthalten. Diese sind stirnseitig an den Grundbacken zu montieren. Bei Transport und Handhabung das Produkt gegen Herunterfallen sichern. Nicht unter schwebende Lasten treten. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 11 Durch unsachgemäße Handhabung und Montage können Gefahren von dem Produkt ausgehen, die zu schweren Verletzungen und erheblichem Sachschaden führen können. Alle Arbeiten nur von dafür qualifiziertem Personal durchführen lassen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 12 Antriebsbewegung ausgegangen werden, deren Wirkung von der Steuerung und dem aktuellen Betriebszustand des Antriebs abhängt. Wartungs-, Umbau- und Anbauarbeiten außerhalb der durch den Bewegungsbereich gegebenen Gefahrenzone durchführen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 13 Federkraft bei Ausfall des Pneumatikdrucks (AS-Variante). Stabile Druckluftversorgung gewährleisten Druckerhaltungsventile einsetzen WARNUNG Verletzungsgefahr bei Werkstückverlust durch Ausfall oder Druckreduzierung. Umsetzen von Sicherheitsfunktionen entsprechend der Risikobeurteilung des Integrators. Stabile Druckversorgung gewährleisten. Druckerhaltungsventile einsetzen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 14 Allergische Reaktionen oder Reizungen bei Haut- oder Augen- kontakt mit Schmierstoffen am Produkt. Bei vorhersehbarem Kontakt mit Schmierstoffen am Produkt (z.B. beim Abschmieren oder Reinigen) Schutzausrüstung tragen (Schutzhandschuhe, Schutzbrille) 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 15 Betriebstemperatur [°C] +5 bis +60 Geräusch-Emission [dB(A)] ≤ 70 Druckmittel Druckluft, Druckluftqualität nach ISO 8573-1:2010 [7:4:4] Druckmittel (PM-Abfrage) Druckluft, Druckluftqualität nach ISO 8573-1:2010 [7:4:4] Max. Drehzahl [min 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 16 Federkraft im Zustand „geschlossen“. Streuung der Spannposition bei 100 aufeinanderfolgenden Spannungen. **** Bei Verwendung einer ABP-A Basisplatte muss der max. Druck auf 7 bar begrenzt werden (Nur relevant für KRP3-BWA/KSP3-BWA). 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 17 T [mm] U [mm] 18,7 18,7 V [mm] 58,5 58,5 W [mm] X [mm] Y [mm] 46,8 46,8 67,8 67,8 77,8 77,8 124,8 124,8 Z [mm] 101,5 96,5 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 18 Technische Daten Optional Z-Variante ±0,01 mm Positionsgenauigkeit zur Spannmitte Spannhülse ±0,04 mm Positionsgenauigkeit zur Spannmitte Passschraube ±0,02 mm Positionsgenauigkeit zur Spannmitte 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 19 Federkraft im Zustand „geschlossen“. Streuung der Spannposition bei 100 aufeinanderfolgenden Spannungen. **** Bei Verwendung einer ABP-A Basisplatte muss der max. Druck auf 7 bar begrenzt werden (Nur relevant für KRP3-BWA/KSP3-BWA). 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 20 12f7 12f7 14f7 14f7 ØR [mm] S [mm] ØT [mm] U [mm] V [mm] W [mm] X [mm] Y [mm] 56,8 56,8 84,8 84,8 Z [mm] 128,2 123,2 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 21 Technische Daten Optional Z-Variante ±0,01 mm Positionsgenauigkeit zur Spannmitte Spannhülse ±0,04 mm Positionsgenauigkeit zur Spannmitte Passschraube ±0,02 mm Positionsgenauigkeit zur Spannmitte 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 22 Gefahr von Abschürfungen, Schnittverletzungen oder Quetschungen durch raue oder scharfkantige Bauteile des Produktes und seines Zubehörs (Wechselbacken) Bei Arbeiten am Produkt, sowie beim Umgang mit dessen Zubehör Schutzausrüstung tragen (Schutzhandschuhe, Sicherheitsschuhe) 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 23 10.9 Anzugsdrehmoment M (Nm) KRP3 / KSP3 Anzugsdrehmomente für die Befestigung des Deckels am Körper (Schrauben-Qualität: siehe Tabelle) Baugröße Schraubengröße Schrauben-Qualität A2-70 A2-70 A2-70 A2-70 Anzugsdrehmoment M (Nm) 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 24 Grundbacken (2), um den Kraftspannblock auf dem Maschinentisch ausrichten zu können oder um die Positionslage zu prüfen. Die Stirnseiten der Grundbacken »Y« enthalten ab Baugröße 250 ein Transportgewinde M10. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 25 Beipack in die Senkungen der Mediendurchführungen einlegen. Kraftspannblock und Basisplatte zusammenfügen. HINWEIS: Im Auslieferungszustand sind beim Kraftspannblock alle vier Anschlüsse verschlossen. Bodenseitig mit Gewindestiften (60) und stirnseitig mit Verschlussschrauben (23). 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 26 (halbseitig Links) Bodenseitiger Anschluss für Schmierung Bodenseitiger Anschluss für Schmierung (halbseitig Rechts) (halbseitig Rechts) Staudruckabfrage Wechselbacke 1/ Luftübergabe in Wechselbacke Nr.1, Luftübergabe Wechselbacke 1 Staudruckabfrage Werkstück (2 bar) 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 27 Meter vom Kopplungspunkt entfernt sein. Der Kraftspannblock hat zwei weitere bodenseitige Anschlüsse, (6/7) die eine direkte Schmierung durch die Befestigungsstelle zulassen. Bei der Auslieferung sind diese Anschlüsse mit Gewindestiften (Pos. 62) verschlossen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 28 Abfragefunktion beträgt 2 bar. Volumenstrom auf 10 l / min begrenzen. Druckdifferenz zwischen Anlagekontakt und Trennung min. 1 bar. Zusätzliche Kanalbohrungen zur Luftleitung in der Wechselbacke können mit den Gewindestiften aus dem Beipack druckdicht verschlossen werden. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 29 Luftübergabe Wechselbacke 3 „geschlossen“ Staudruckabfrage Wechselbacke 1/ Luftübergabe in Wechselbacke Nr.1, ⑧ Luftübergabe Wechselbacke 1 Staudruckabfrage Werkstück (2 bar) ← → / → ← Backenhubendlage Backenhubendlage „öffnen“/“schließen“ „öffnen“/“schließen“ 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 30 Luftübergabe Wechselbacke 3 „geschlossen“ Staudruckabfrage Wechselbacke 1/ Luftübergabe in Wechselbacke Nr.1, ⑧ Luftübergabe Wechselbacke 1 Staudruckabfrage Werkstück (2 bar) ← → / → ← Backenhubendlage Backenhubendlage „öffnen“/“schließen“ „öffnen“/“schließen“ 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 31 D Schnellwechselbacken Typ: WTG-A (hart, mit Bohrungsraster für Wende-Spanneinsätze und Spannleisten, nur bei KSP3- BWA und KSH3-BWA) E Schwenkbarer 6-fach-Wende-Spanneinsatz mit 3 Spannstufen hart, verzahnt und glatt F Spannleiste mit 3 Spannstufen hart, verzahnt 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 32 Werkstückspezifische Anpassung durch spanende Bearbeitung unter Spanndruck möglich. Beidseitige Wechselaufnahmen für Automation über Parallelgreifer und Roboter. Arbeitsfläche ① Luftübergabe von Wechselschnittstelle, vorbereitete ② Abfragebohrungen für Werkstück Anlagekontrolle (Abfragemöglichkeiten beachten) 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 33 H [mm] 14,5 I [mm] T1 [mm] T2 [mm] ØD1 [mm] Einzelgewicht [kg] 0,47 0,98 2,87 Gewicht / Satz 0,94 2,94 8,61 [kg] Spannbereich der WTR-A auf dem TANDEM 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 34 6. Distanzstück entnehmen WARNUNG Quetschgefahr durch Annäherung der Spannbacken an das Werkstück während des Spannvorgangs bei manuellem Be- und Entladen. Während des Spannvorgangs nicht zwischen Werkstück und Spannbacke greifen 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 35 Aufnahme- Vertiefungen der Wechselbacken ein. Die Greiferfinger gewährleisten innerhalb der geschlossenen Hubstellung eine Ausgleichsaufnahme quer zur Einschubrichtung der Wechselschnittstelle. Zur Anpassung an Winkel- oder Positionsabweichungen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 36 23...0 23,7 23,7 Gewicht Satz [kg] 0,22 0,44 0,45 0,72 * Um die Greiferfinger für die aufgeführten Wechselbacken zu nutzen, muss das Distanzstück aus dem Beipack eingeschraubt werden. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 37 WTG-A (Darstellung mit Spannleiste) Die TANDEM-BWA Kraftspannblöcke sind mit einem Backenschnellwechselsystem ausgestattet. Die Spannkraft wird über eine formschlüssige Spannschräge (A) auf die Wechselbacken übertragen. Über eine federgesicherte Aufnahme 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 38 Visuelle Markierungen zu Wechsel- und Teachpositionen beachten HINWEIS Ein Schnellwechselbackensatz besteht aus zwei bzw. drei Einzelbacken. Diese sind mit Nummern markiert. Die Wechselbacken müssen immer auf die Wechselschnittstelle des 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 39 Spannbacke oder durch Fügen an die Wechselschnittstelle Rüsten nur bei vollständig geöffnetem Kraftspannblock Persönliche Schutzausrüstung tragen Verhindern, dass der Kraftspannblock unbeabsichtigt betätigt wird Eigene Spannkonturen nicht scharfkantig ausführen Automatisierten Backenwechsel vorziehen 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 40 2. Ausschub der Wechselbacke von außen nach innen mit ausreichender Kraft gegen Federarretierung aus der Wechselschnittstelle 3. Abheben der Backe nach oben, wenn Markierungen an Grund- und Wechselbacke zusammenfallen 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 41 Nach jedem Wechselvorgang müssen die Wechselschnittstellen gereinigt werden. 5.3.1 Funktionsablauf für Automation mit Schnellwechselbacken Im Folgenden wird der Funktionsablauf unter Verwendung von pneumatischen Abfragen beim Backen- und Werkstückwechsel beschrieben. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 42 Zubehör Schutzausrüstung tragen (Schutzhandschuhe, Sicherheitsschuhe) Beim Backenwechsel die Fügestellung und Wechselstellung der Wechselbacken bis zur Markierung beachten Korrekte Arretierung mittels Staudruckabfrage überwachen Wechselschnittstelle vor dem Einwechseln von Wechselbacken reinigen 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 43 Wechselbacken ausbauen Werkstück-Spannung Ausfallrichtung an beiden Wechselschnittstellen Bei ruckartigen Impulsen während des Backenwechsels sichert die Ausfalleinrichtung ein Herabfallen der Wechselbacke Erhabener Steg an Wechsel-Arretierung am TANDEM Einbuchtung an Wechselbacke 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 44 Dichtungen sind beschädigt Kraftspannblock zerlegen } 7.4.2 [/ 53] und alle Dichtungen erneuern, (siehe Dichtsatzlisten [/ 61]). } 9 Schmierung unzureichend An den Schmiernippeln mit MicroGLEIT LP 410 abschmieren, } 7 [/ 46]. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 45 Grundbacke reinigen und überprüfen. Druckluftleckage, Werkstück nicht plan Werkstück neu einsetzen. auf Spannstelle aufliegend Dichtungen sind beschädigt Dichtungen und Deckel in der Adapterplatte erneuern} 9 [/ 61]. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 46 Alle Dichtungen RENOLIT HLT 2 Gleitflächen Zylinderkolben-Gehäuse RENOLIT HLT 2 Gleitflächen der Federbolzen in RENOLIT HLT 2 Zentriereinsätzen (Produktinformationen zu microGleit LP 410 können bei SCHUNK angefordert werden). 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 47 Abschmieren nur in geöffneter Stellung. Nach dem Abschmieren den kompletten Hub mehrmals durchfahren. Zu verwendendes Schmierfett und Schmierintervalle, } 7.3 [/ 46]. Fettmenge (Hübe pro Schmiernippel) Baugröße KRH3 / KRP3 KSH3 / KSP3 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 48 Es wird empfohlen Wartungsarbeiten und Dichtungswechsel bei SCHUNK durchführen zu lassen. Für die Grundreinigung muss das Produkt zerlegt, gereinigt und wieder zusammengebaut werden. Nach der Montage müssen zusätzlich die pneumatischen Backenendlagenkontrollen eingestellt werden. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 49 Baugröße 100: M3 x L > 25 für Baugröße 140: M4 x L > 25 für Baugröße 160: M3 x L > 25 für Baugröße 250: M5 x L > 25 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 50 (4) herausschrauben. Anschließend Futterkolben (3) über dessen Abziehgewinde aus dem Gehäuse herausziehen. Dann Zylinderkolben zusammen mit Dichtring (40) aus dem Gehäuse herausdrücken. Kombidichtring (41) aus dem Gehäuse ausbauen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 51 In den Grundbacken sind zusätzlich O-Ring (44, 49), Abfragestück (7) und Druckfedern (26) enthalten. Achtung! Das Abfragestück steht unter Federvorspannung und ist richtungsorientiert je Grundbacke verbaut! Siehe Detailansichten! 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 52 [/ 56]. Bei Variante mit Spannkrafterhaltung (AS) den Zylinderkolben mit Hilfe einer Montagevorrichtung montieren, } 7.5 [/ 57]. Vor Montage der Zentriereinsätze (15) bzw. Verschlussschrauben (32) die pneumatische Backenendlagekontrolle neu einstellen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 53 Baugröße 100, 140 und 160 unterhalb des Zentriereinsatzes (15). Bei Baugröße 250 ist die Justierung unterhalb der Verschlussschrauben (32). Die Verschlussschraube mit Gewinde ist mit einem Stirnlochschlüssel zu demontieren. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 54 Gewindestift (61) in Bohrung mit Markierung "o" langsam so weit eindrehen, bis der Differenzdrucksensor ein Schaltsignal gibt. Gewindestift (61) in Bohrung mit Markierung "oo" handfest anziehen. Gewindestift (63) in beide Bohrungen eindrehen und handfest anziehen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 55 Gewindestift (61) in Bohrung mit Markierung "oo" langsam so weit eindrehen, bis der Differenzdrucksensor ein Schaltsignal gibt. Gewindestift (61) in Bohrung mit Markierung "o" handfest anziehen. Gewindestift (63) in beide Bohrungen eindrehen und handfest anziehen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 56 Ist das Spannsystem undicht, zuerst die Verschraubungen (z. B. mit Lecksuchspray) überprüfen. Undichte Verschraubungen müssen abgedichtet werden. Sind die Verschraubungen dicht, die Dichtungen überprüfen und gegebenenfalls auswechseln, } 7.4.2 [/ 49]. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 57 Ød1 97,5 137,5 155,5 Ød2 Ød3 Ød4 Ød5 10,5 38,9 45,5 93,8 38,9 49,8 93,8 43,5 63,5 19,4 60,5 68,3 19,4 68,3 34,3 45,5 93,8 26,8 60,5 68,3 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 58 Die Rückverformung des aufgedehnten Ringes muss mit einer Kalibrierhülse durchgeführt werden. Kolben Montage der Kolbendichtung Konushülse Spreizhülse Kalibrier- hülse Werkstoff: Delrin oder Nylon Montagewerkzeuge für die Kolbendichtung 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 59 48,94 44,94 40,64 4x90° 55,22 51,22 47,22 4x90° 99,67 95,67 91,67 6x60° C Kalibrierhülse / Werkstoff: Stahl ±1 Baugröße Kolben-Ø 43,05 35,05 58,05 50,05 66,05 58,05 120,5 105,05 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 60 Produkt in einem passenden Transportbehälter einlagern. Produkt nur in trockenen Räumen lagern. Produkt vor zu großen Temperaturschwankungen schützen. HINWEIS: Vor einer Wiederinbetriebnahme Produkt und sämtliche Anbauteile reinigen, auf Beschädigungen, Funktionalität und Dichtheit prüfen. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 61 * Enthaltene Positionen siehe Hinweis Y im folgenden Kapitel Stücklisten. Dichtungen sind Verschleißteile und werden empfohlen, bei der Wartung auszutauschen. Der Dichtsatz kann nur komplett bestellt werden. Im Dichtsatz sind Druckfedern (26) enthalten. 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 62 KSH3 / KSP3 Schalldämpfer KRH3 / KRP3 Verschlussschraube Druckfeder Druckfedernsatz KSH3 / KSP3 / A Druckfedernsatz KRH3 / KRP3 / A Distanzscheibe KSH3 / KSP3 Distanzscheibe KRH3 / KRP3 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 63 KRP3 / KSP3 / 250 Schraube KSH3 / KSP3 Schraube KRH3 / KRP3 Schraube KSH3 / KSP3 Schraube KRH3 / KRP3 Linsenschraube KSH3 / KSP3 Linsenschraube KRH3 / KRP3 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 64 3 / * Druckfeder 2 / *4 Linsenkopfschraube 5 / * Schraube 2 / *4 6 / * Schraube 2 / *0 * Bei Baugröße 100 / 250 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 65 Zusammenbauzeichnungen 10 Zusammenbauzeichnungen 10.1 TANDEM KRH3-BWA Zentrierung mit Passschrauben Zentrierung mit Spannhülsen Zentrierung mit Zylinderstiften Verschlussschraube mit O-Ring (Z-Variante) (Baugröße 250) 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 66 Zusammenbauzeichnungen 10.2 TANDEM KRP3-BWA bei Variante "-AS" Zentrierung mit Passschrauben Zentrierung mit Spannhülsen Zentrierung mit Zylinderstiften (Z-Variante) Verschlussschraube mit O-Ring (Baugröße 250) 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 67 Zentrierung mit Passschrauben Zentrierung mit Spannhülsen Zentrierung mit Zylinderstiften zum Transport (Baugröße 250) (Z-Variante) Verschlussschraube mit O-Ring Abstreifersatz = 2 x Pos. 17 + 2 x Pos. 18 (Baugröße 250) 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 68 Zentrierung mit Passschrauben Zentrierung mit Spannhülsen Zentrierung mit Zylinderstiften (Z-Variante) zum Transport Verschlussschraube mit O-Ring (Baugröße 250) (Baugröße 250) Abstreifersatz = 2 x Pos. 17 + 2 x Pos. 18 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 69 Zusammenbauzeichnungen 10.5 Schnellwechselbacke WTR-A im Beipack enthalten 10.6 Greiferfinger FIN WTR-A Hülsen enthalten bei bei Baugrößen 140, 160 SCHUNK Universalgreifer 01.00 | KRH3/KRP3/KSH3/KSP3 | TANDEM Kraftspannblock mit Backenschnellwechsel | de | 1563851...
- Seite 70 H.-D. SCHUNK GmbH & Co. Spanntechnik KG Lothringer Str. 23 D-88512 Mengen Tel. +49-7572-7614-0 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
- Seite 71 TANDEM Typenbezeichnung: KSH, KRH, HZS Die Heinz-Dieter SCHUNK GmbH & Co. Spanntechnik KG bescheinigt, dass das oben genannte Produkte bei bestimmungsgemäßer Verwendung und unter Beachtung der Betriebsanleitung und der Warnhinweise am Produkt sicher im Sinne der nationalen Vorschriften sind und: −...
- Seite 72 Typenbezeichnung: KSP, KRP, PZS, PZS-D, PGS Die Heinz-Dieter SCHUNK GmbH & Co. Spanntechnik KG bescheinigt, dass das oben genannte Produkte bei bestimmungsgemäßer Verwendung und unter Beachtung der Betriebsanleitung und der Warnhinweise am Produkt sicher im Sinne der nationalen Vorschriften sind und: −...
