Funktion
Zubehör für Wechselbacken WTG
Bezeichnung
Ident-Nr.
passend für Baugröße
A
B
C
Ø D
M
L1
L2
24 04|0489052_KSPplus-BWM, KSP-LHplus-BWM |de

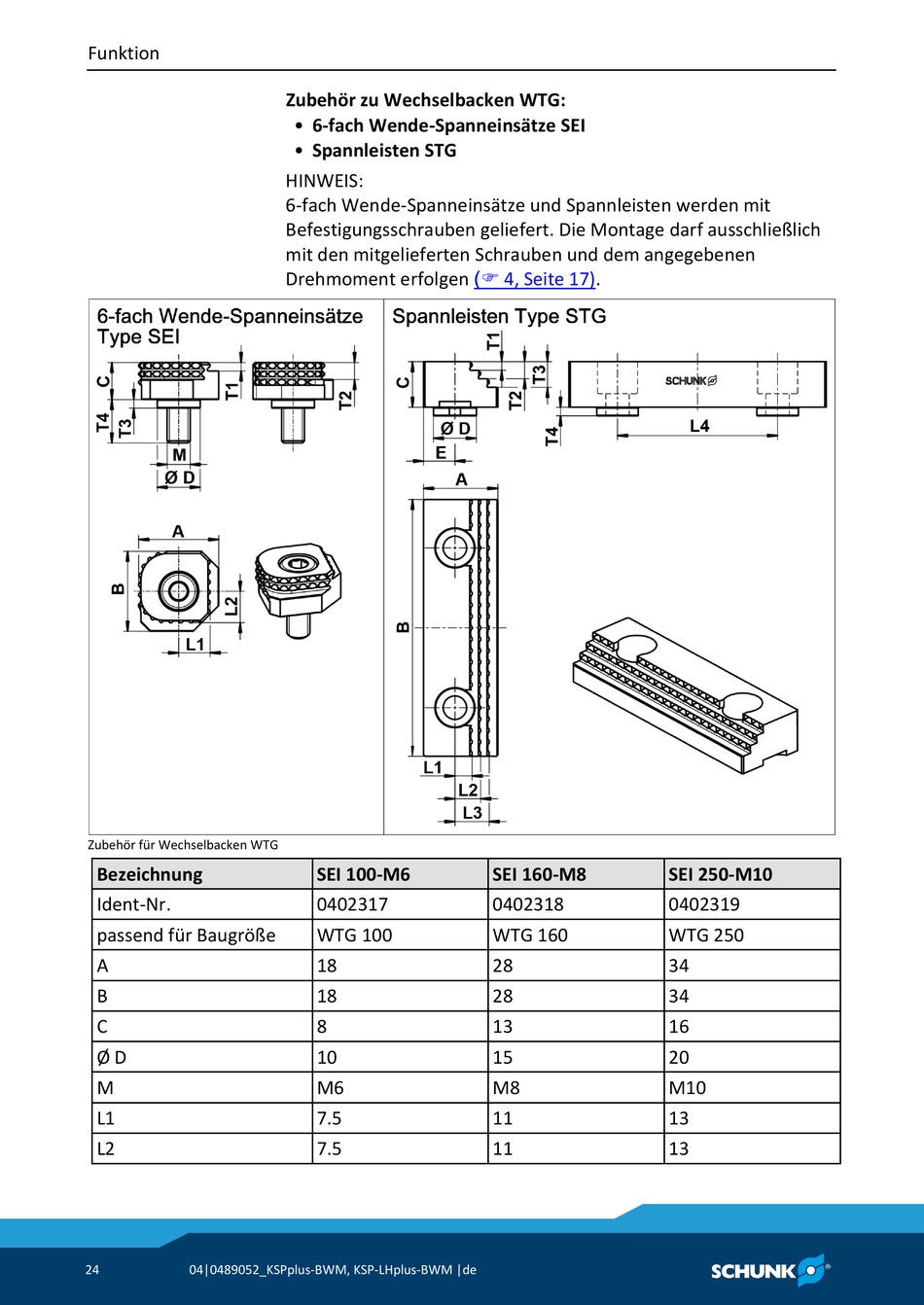

Zubehör zu Wechselbacken WTG:
• 6-fach Wende-Spanneinsätze SEI
• Spannleisten STG
HINWEIS:
6-fach Wende-Spanneinsätze und Spannleisten werden mit
Befestigungsschrauben geliefert. Die Montage darf ausschließlich
mit den mitgelieferten Schrauben und dem angegebenen
Drehmoment erfolgen
SEI 100-M6
0402317
WTG 100
18
18
8
10
M6
7.5
7.5
( 4, Seite 17).
SEI 160-M8
0402318
WTG 160
28
28
13
15
M8
11
11
SEI 250-M10
0402319
WTG 250
34
34
16
20
M10
13
13
