Montage

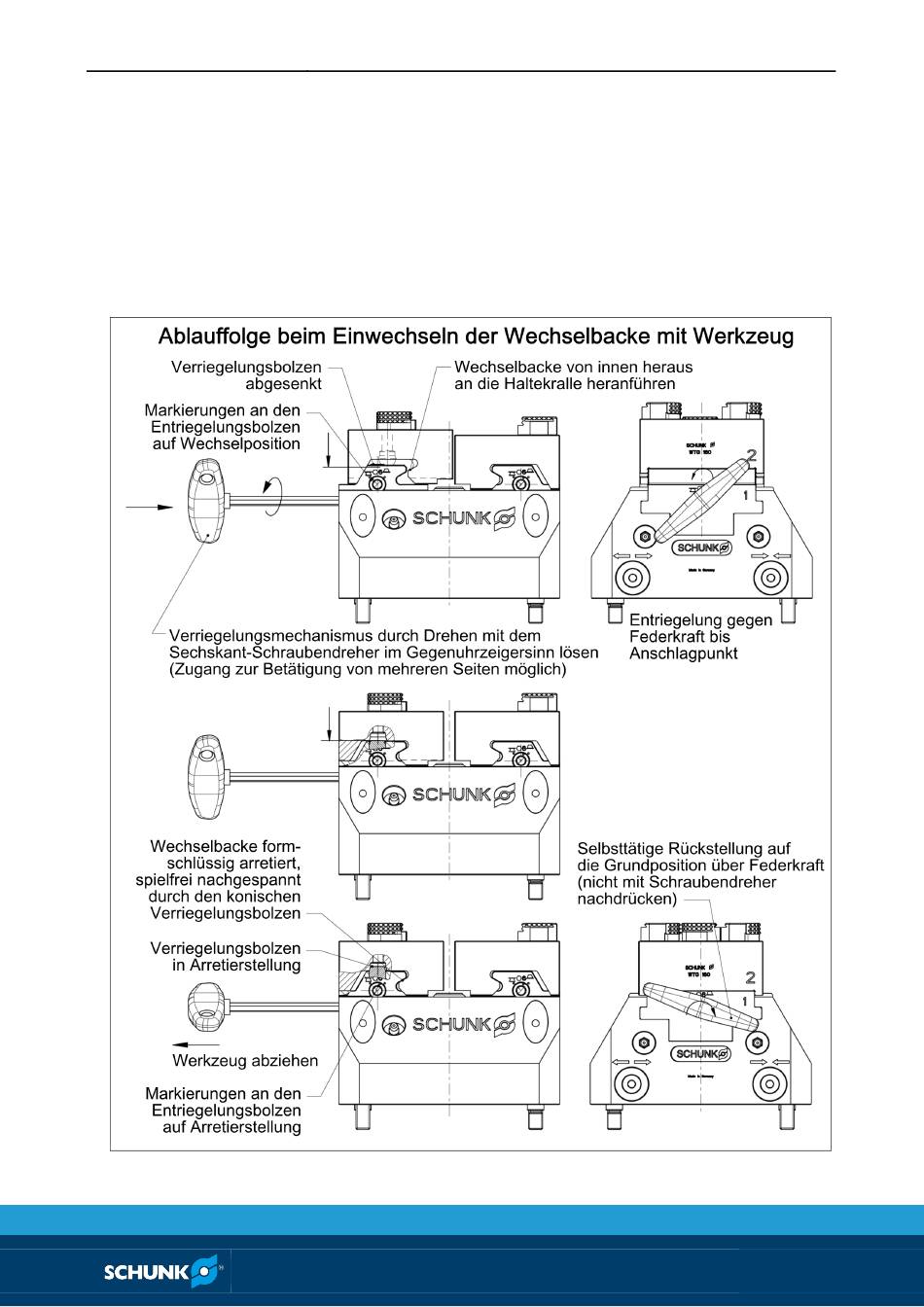

2. Halbautomatische Verriegelung:
Bei halbautomatischer Verriegelung wird der Verriegelungsbolzen
durch Betätigung mit einem Sechskant-Schraubendreher
abgesenkt. Dies erfolgt an einem der seitlichen
Betätigungszugänge durch eine Viertelumdrehung im
Gegenuhrzeigersinn. Ist die Backe in die Schnittstelle eingesetzt
und positioniert erfolgt anschließend die Rückstellung der
Verriegelungskinematik. Damit wird die Backe spielfrei und
nachspannend auf der Wechselschnittstelle arretiert.
