Funktion

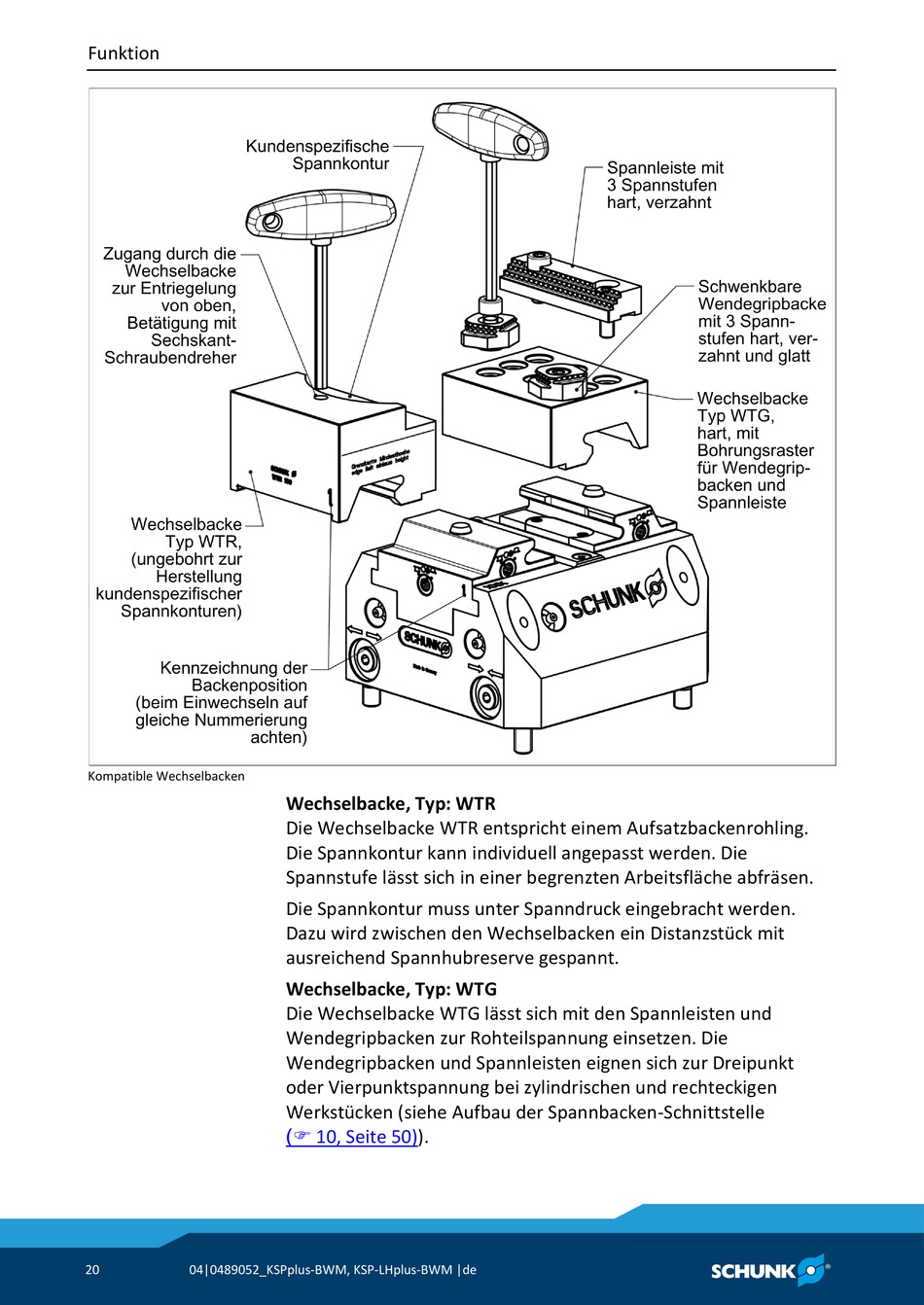

Kompatible Wechselbacken
20 04|0489052_KSPplus-BWM, KSP-LHplus-BWM |de
Wechselbacke, Typ: WTR
Die Wechselbacke WTR entspricht einem Aufsatzbackenrohling.
Die Spannkontur kann individuell angepasst werden. Die
Spannstufe lässt sich in einer begrenzten Arbeitsfläche abfräsen.
Die Spannkontur muss unter Spanndruck eingebracht werden.
Dazu wird zwischen den Wechselbacken ein Distanzstück mit
ausreichend Spannhubreserve gespannt.
Wechselbacke, Typ: WTG
Die Wechselbacke WTG lässt sich mit den Spannleisten und
Wendegripbacken zur Rohteilspannung einsetzen. Die
Wendegripbacken und Spannleisten eignen sich zur Dreipunkt
oder Vierpunktspannung bei zylindrischen und rechteckigen
Werkstücken (siehe Aufbau der Spannbacken-Schnittstelle
( 10, Seite 50)).
