Montage- und Betriebsanleitung
Installation- and operating instruction

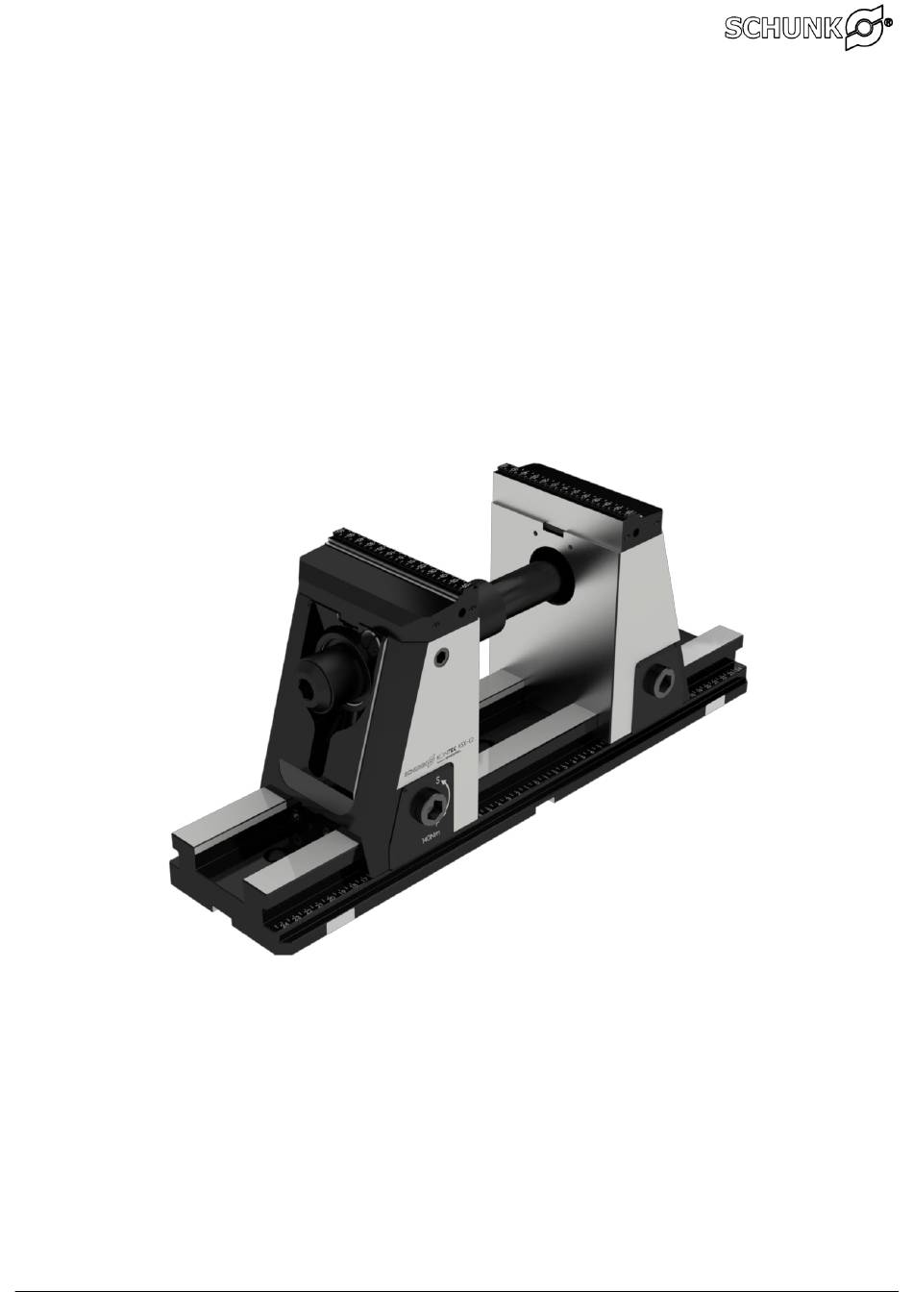

5-Achs-Spanner mit Schnellwechselbacken
5-axis-vice with Quick change jaws
KSX-C2
H.-D. SCHUNK GmbH & Co.
Spanntechnik KG
Lothringer Strasse 23
D-88512 Mengen
schunk.com
XND.00041.002_B – 05/2022
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SCHUNK KSX-C2
Inhaltszusammenfassung für SCHUNK KSX-C2
- Seite 1 _________________________________________________________________________________________ Montage- und Betriebsanleitung Installation- and operating instruction 5-Achs-Spanner mit Schnellwechselbacken 5-axis-vice with Quick change jaws KSX-C2 H.-D. SCHUNK GmbH & Co. Spanntechnik KG Lothringer Strasse 23 D-88512 Mengen schunk.com XND.00041.002_B – 05/2022...
-
Seite 2: Inhaltsverzeichnis
Fehlersuche, Störungsbeseitigung ................17 Demontage / Montage ....................18 Montage der 6-fach Wendebacken ................18 Stahl Backen weich ................. 19 Präzisionsbacken-Set ................19 KSX-C2 125 hydraulisch ................20 12.1 Funktion ........................20 12.2 Risiken Hydraulik ......................21 Zugstangenverlängerung ............... 21 Ausserbetriebnahme ................ -
Seite 3: Benutzerhinweise
Hinweis auf grössere Sachschäden VORSICHT Bezeichnet eine möglicherweise gefährliche Situation. Wenn die Information nicht befolgt wird, sind Sachschäden die Folge. … weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht vermieden wird. schunk.com XND.00041.002_B – 05/2022... -
Seite 4: Allgemeine Sicherheitshinweise
KSX-C2 125-L Rohteilspannung 100 Nm 50 kN KSX-C2 125-L Präzisionsspannung 120 Nm 34 kN Rohteilspannung KSX-C2 125 und KSX-C2 125-L Präzisionsspannung KSX-C2 125 Präzisionsspannung KSX-C2 125-L Beanspruchungen über dem max. Anzugsmoment führen zu Schäden an der Spindel. schunk.com XND.00041.002_B – 05/2022... -
Seite 5: Vernünftigerweise Vorhersehbare Fehlanwendung
KSX-C2 125-630-L ohne Systembacken: 35.9 kg KSX-C2 125-800-L ohne Systembacken: 40.7 kg Weitere Daten siehe Homepage >> schunk.com << Vernünftigerweise vorhersehbare Fehlanwendung Eine andere als die unter „Bestimmungsgemässe Verwendung“ festgelegte oder über diese hinausgehende Benutzung gilt als nicht bestimmungsgemäss und ist verboten. -
Seite 6: Restrisiken
die mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. die in die Arbeiten an der Maschine eingewiesen sind. die diese Betriebsanleitung gelesen und verstanden haben. Die Anforderungen der EG-Richtlinie zur Benutzung von Arbeitsmitteln 2007/30/EG sind einzuhalten. schunk.com XND.00041.002_B – 05/2022... -
Seite 7: Verpflichtung Des Personals
Beachtung der Umgebungs- und Einsatzbedingungen. Beachtung der vorgeschriebenen Wartungs- und Schmierintervalle. Beachtung der maximalen Laufleistung. Teile die das Werkstück berühren sind nicht Bestandteil der Gewährleistung. Gewährleistung – Maximale Laufleistung Gewährleistungsdauer 24 Monate Maximale Laufleistung [Spannzyklen] 50‘000 schunk.com XND.00041.002_B – 05/2022... -
Seite 8: Beschreibung Des Spannmittels
_________________________________________________________________________________________ Beschreibung des Spannmittels Der KSX-C2 ist für das Spannen von Rohteilen und bearbeiteten Werkstücken konzipiert. Der Kraftaufbau ist mechanisch und die Spindel ist dank kompletter Kapselung unempfindlich gegen Schmutz. Rohteilspannug mit Backenabhebung Bei 100 Nm Drehmoment beträgt die Spannkraft 50 kN. -
Seite 9: Betrieb (Normalbetrieb)
_________________________________________________________________________________________ Betrieb (Normalbetrieb) Aufspannen / Ausrichten In der Grundausführung sind Senkbohrungen vorhanden, mit denen der KSX-C2 von oben mit Schrauben M12 auf T-Nut Tischen mit 100er Teilung montiert werden kann. Der KSX-C2 kann auch mit Spannpratzen aufgespannt werden. Achtung: Bis zu einer Grundkörperlänge von 500 mm auf einen symmetrischen Abstand der beiden Spannpratzen von 100 bis 150 mm achten. -
Seite 10: Backensortiment
Für die Montage sind Grundsätzlich keine Werkzeuge notwendig. Die Systembacken werden von oben über ein Schnellwechselsystem 1 eingeklickt und können auch um 180° gedreht werden. Zur Demontage der Systembacken mit einem Schraubenzieher in der Öffnung unter der Systembacke ansetzen und ausklicken. schunk.com XND.00041.002_B – 05/2022... -
Seite 11: Spannvorgang
Werkstück an der Spindel mit der gewünschten Spannkraft spannen. Wichtig: Die Zyl.-Schrauben müssen mit 140 Nm angezogen sein und es darf nicht ohne Werkstück gespannt werden, da sich sonst die Trägerbacken verschieben und den Grundkörper beschädigen könnten. Präzisionsspannung KSX-C2 125 Präzisionsspannung KSX-C2 125-L schunk.com XND.00041.002_B – 05/2022... -
Seite 12: Rohteilspannung (Mit Abhebung)
Bei der Rohteilspannung werden deutlich höhere Spannkräfte erreicht. Es ist darauf zu achten dass das Drehmoment von 100 Nm nicht überschritten wird um das Spannsystem auf Dauer nicht zu überlasten. Rohteilspannung KSX-C2 125 und KSX-C2 125-L schunk.com XND.00041.002_B – 05/2022... -
Seite 13: Wartung, Reinigung, Instandhaltung
Trägerbacken (5) lösen und ausfahren. Die Führungsflächen des Grundkörper reinigen und ölen. Trägerbacken (5) montieren. Das Gewinde der Spindel (3) reinigen, fetten und einbauen. Die Auflageflächen der Systembacken (1) reinigen, fetten und einklicken. schunk.com XND.00041.002_B – 05/2022... -
Seite 14: Demontage / Montage Der Spindel
Die Spindel ist komplett gekapselt und der maximale Hub ist mit einer Markierung (3) gekenzeichnet. Wichtig: Das Gewinde darf nicht über die Markierung der Begrenzungslinie (3) gedreht werden, da eine zu weit geöffnete Spindel beim Spannen Ausbrechen kann. schunk.com XND.00041.002_B – 05/2022... -
Seite 15: Zusammenbauzeichnung
Spindel mechanisch Spindel-Verriegelung Zyl.-Schraube In-6kt M16x120 12.9 Druckfeder 1.40x5.70x22.00 Linsenschraube M.2.5x5 Zyl.-Schraube In-6kt M6x14 Gew.-Stift In-6kt M6x6 O-Ring NBR/70 53.00x5.00 Druckfeder 1.00x5.0x17.3 Zyl.-Schraube In-6kt M12x120 12.9 Zyl.-Schraube In-6kt M6x10 Druckfeder 0.90x3.60x9.70 Gew.-Stift In-6kt ZA M5x10 Schwerspannstift Ø2.5x6 schunk.com XND.00041.002_B – 05/2022... -
Seite 16: Zugstangenverlängerung
Spindel (2) drehen bis die Zugstange (3) aus der Trägerbacke gedrückt wird. Zugstange (3) entnehmnen. Klemmbriden (1) lösen. Zugstangenverlängerung (6, 7 oder 8) einsetzen, aufschrauben und Verriegelung (5) schliessen. Trägerbacken positionieren und Klemmbriden (1) mit 140 Nm spannen. schunk.com XND.00041.002_B – 05/2022... -
Seite 17: Pendel- Und Adapterplatte
Bei Bedarf Platte und Backenbefestigung abziehen. Zapfen auf Verschmutzung prüfen. Das gesamte System mit Fett schmieren und zusammenbauen. Pendelbacke wackelt Prüfen ob die Markierung (R) auf Pendelzapfen und Pendelplatte nach aussen zeigt. Wenn nicht, Pendelplatte / Pendelzapfen drehen. schunk.com XND.00041.002_B – 05/2022... -
Seite 18: Demontage / Montage
Spannflächen parallel am Werkstück anliegen. Die Zyl.-Schrauben der 6-fach Wendebacken mit 80 Nm festziehen. Achtung: Wenn die Spannflächen der 6-fach Wendebacken nicht parallel zur Werkstückfläche ausgerichtet sind, kann die 6-fach Wendebacke durch die Spannkraft gelöst werden schunk.com XND.00041.002_B – 05/2022... -
Seite 19: Stahl Backen Weich
Ansichten und in der Präzisionsspannung mit min. 60 Nm Spannkraft hartgefräst werden. Für die Bearbeitung in der Standardstellung wird die mitgelieferte Referenzspitze benutzt und für die VS-Stellung kann ein Endmass verwendet werden. Achtung: Max. Frästiefe der Hartbearbeitung 0.15mm (+/-0.1mm) schunk.com XND.00041.002_B – 05/2022... -
Seite 20: Ksx-C2 125 Hydraulisch
³ KSX-C2 125-H Präzisionsspannung 25 kN 4 mm 10 cm Rohteilspannung KSX-C2 125 und KSX-C2 125-L Präzisionsspannung KSX-C2 125-L Präzisionsspannung KSX-C2 125-L Beanspruchungen über dem max. Hydraulikdruck von 250 bar führen zu Schäden an der Spindel. Empfohlenes Betriebsmedium: Hydraulik-Oel HLP 15 – HLP 46 Achtung: Vor dem Anschliessen der Hydraulik-Zuleitung am Spanner ist die Zuleitung zu entlüften. -
Seite 21: Risiken Hydraulik
Zugstangenverlängerung Montage / Demontage Spindel komlett aus der Verstellspindel drehen. Zugstangenverlängerung in der Verstellspindel einschrauben anziehen. Spindel in die Zugstangenverlängerung einschrauben. Ausserbetriebnahme Das Spannmittel und alle Zubehörteile können gefahrlos als Altmetall entsorgt werden. schunk.com XND.00041.002_B – 05/2022... -
Seite 22: Eg-Einbauerklärung
_________________________________________________________________________________________ EG-Einbauerklärung Im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II, Teil B Hersteller H.-D. SCHUNK GmbH & Co. Inverkehrbringer Spanntechnik KG Lothringer Str. 23 D-88512 Mengen Hiermit erklären wir, dass folgendes Produkt: Produktbezeichnung: Einfachspanner, hydraulisch KSX-C2 125-H, KSX-C2 125-L-H Ident-Nr.: 1493614, 1493616, 1493617, 1493620, 1493621, 1493622,... - Seite 23 _________________________________________________________________________________________ H.-D. Schunk GmbH & Co. Spanntechnik KG Lothringer Strasse 23 D-88512 Mengen Tel.: +49-7572-7614-0 Fax: +49-7572-7614-1099 info@de.schunk.com schunk.com XND.00041.002_B – 05/2022...
