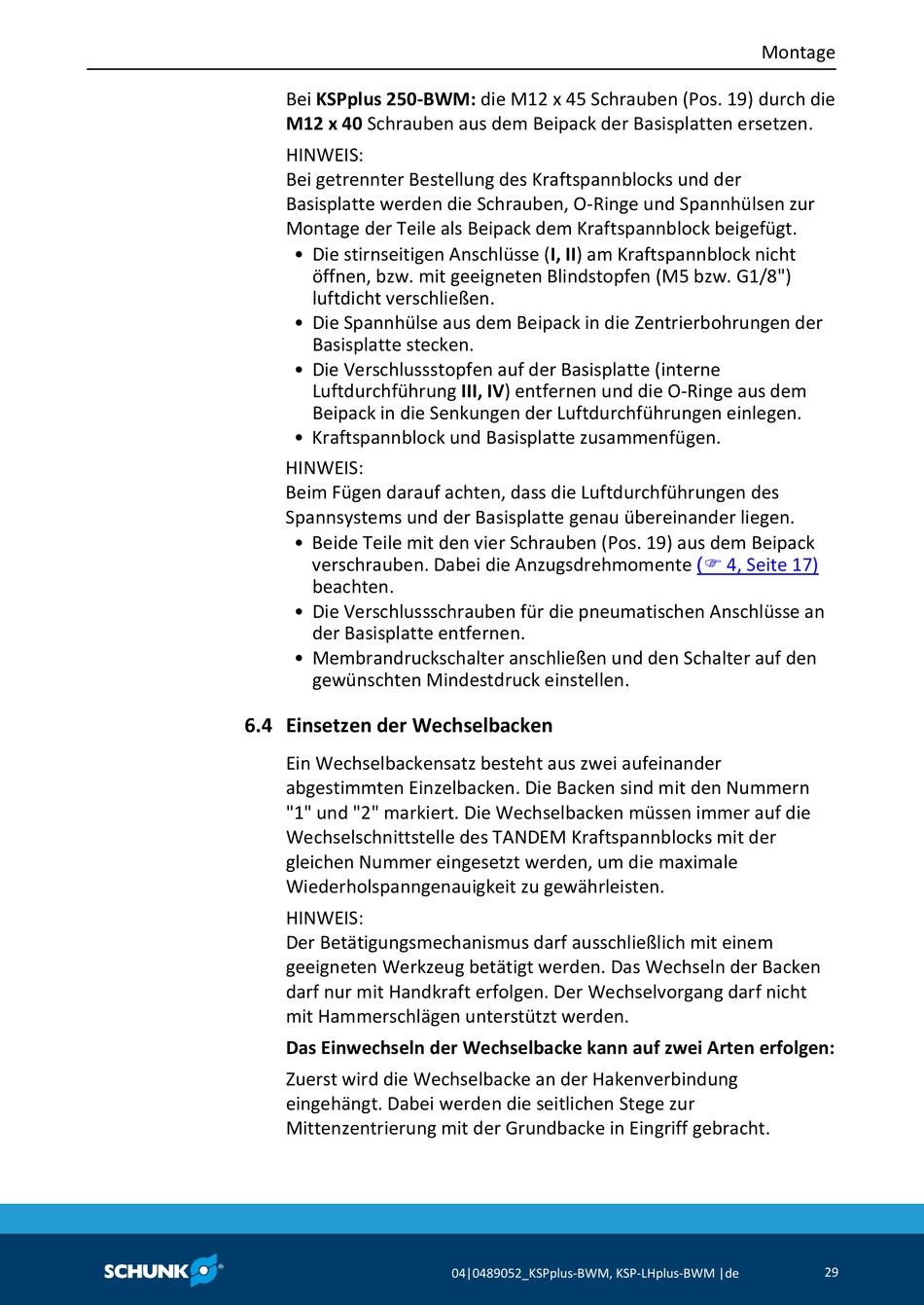

Bei KSPplus 250-BWM: die M12 x 45 Schrauben (Pos. 19) durch die
M12 x 40 Schrauben aus dem Beipack der Basisplatten ersetzen.
HINWEIS:
Bei getrennter Bestellung des Kraftspannblocks und der
Basisplatte werden die Schrauben, O-Ringe und Spannhülsen zur
Montage der Teile als Beipack dem Kraftspannblock beigefügt.
• Die stirnseitigen Anschlüsse (I, II) am Kraftspannblock nicht
öffnen, bzw. mit geeigneten Blindstopfen (M5 bzw. G1/8")
luftdicht verschließen.
• Die Spannhülse aus dem Beipack in die Zentrierbohrungen der
Basisplatte stecken.
• Die Verschlussstopfen auf der Basisplatte (interne
Luftdurchführung III, IV) entfernen und die O-Ringe aus dem
Beipack in die Senkungen der Luftdurchführungen einlegen.
• Kraftspannblock und Basisplatte zusammenfügen.
HINWEIS:
Beim Fügen darauf achten, dass die Luftdurchführungen des
Spannsystems und der Basisplatte genau übereinander liegen.
• Beide Teile mit den vier Schrauben (Pos. 19) aus dem Beipack
verschrauben. Dabei die Anzugsdrehmomente
beachten.
• Die Verschlussschrauben für die pneumatischen Anschlüsse an
der Basisplatte entfernen.
• Membrandruckschalter anschließen und den Schalter auf den
gewünschten Mindestdruck einstellen.
6.4
Einsetzen der Wechselbacken
Ein Wechselbackensatz besteht aus zwei aufeinander
abgestimmten Einzelbacken. Die Backen sind mit den Nummern
"1" und "2" markiert. Die Wechselbacken müssen immer auf die
Wechselschnittstelle des TANDEM Kraftspannblocks mit der
gleichen Nummer eingesetzt werden, um die maximale
Wiederholspanngenauigkeit zu gewährleisten.
HINWEIS:
Der Betätigungsmechanismus darf ausschließlich mit einem
geeigneten Werkzeug betätigt werden. Das Wechseln der Backen
darf nur mit Handkraft erfolgen. Der Wechselvorgang darf nicht
mit Hammerschlägen unterstützt werden.
Das Einwechseln der Wechselbacke kann auf zwei Arten erfolgen:
Zuerst wird die Wechselbacke an der Hakenverbindung
eingehängt. Dabei werden die seitlichen Stege zur
Mittenzentrierung mit der Grundbacke in Eingriff gebracht.
04|0489052_KSPplus-BWM, KSP-LHplus-BWM |de
Montage
( 4, Seite 17)
29
