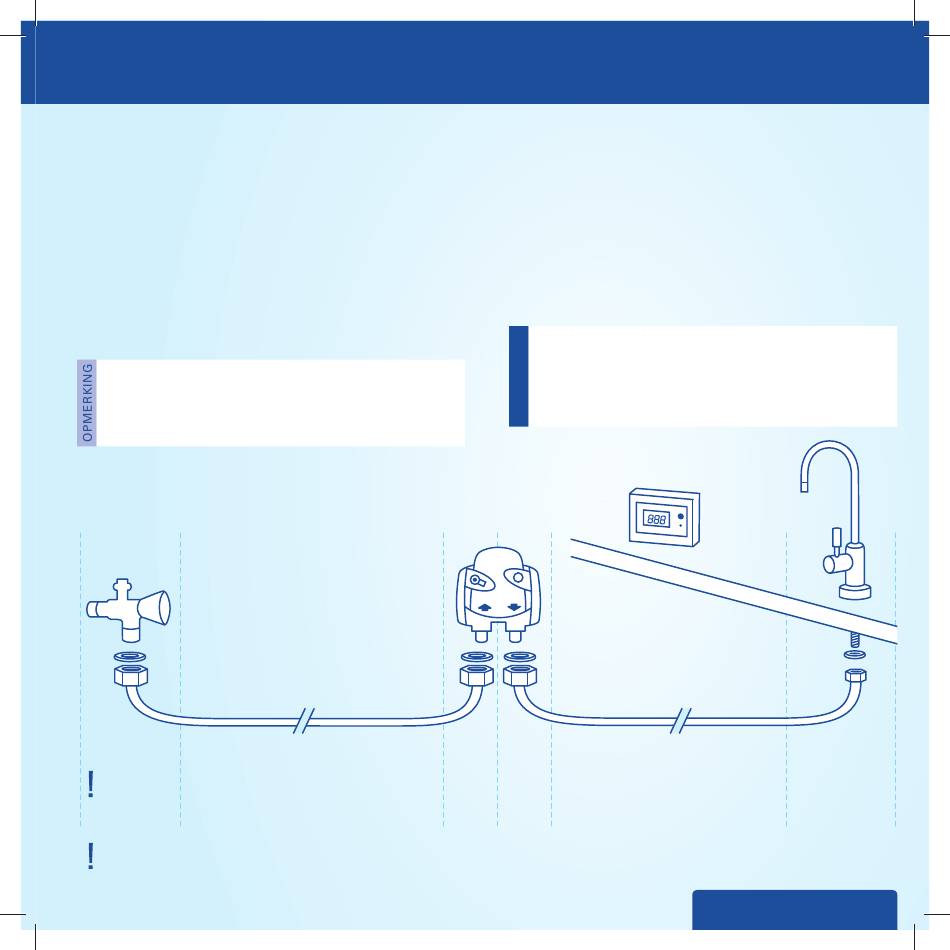

Volg de onderstaande diagram (zie fi g. 6) en voer de stappen in de
juiste volgorde uit.
A a) Sluit de koudwatertoevoer af.
b) Breng de slang (1) op zijn plaats aan.
c) Plaats de middelgrote (3/8") pakkingen in desbetreffende bin-
nendragen van de twee slanguiteinden.
d) Sluit nu één uiteinde van de slang (1) aan op de inlaat van de
fi lterkop. Dit uiteinde is voorzien van een etiket met daarop
„IN" (ingang) gemarkeerd met een pijl. Zorg ervoor dat de
pakking correct geplaatst is!
B a) Sluit nu het andere uiteinde van de slang (1) aan op uw vrije
koudwatertoevoer en zorg ervoor dat de pakking goed op zijn
plaats zit.
Als de 3/8" koppeling op de slang (1) niet op uw koudwater-
toevoer past, dient u de meegeleverde adapter te gebruiken.
Met de On Line Active Plus set is een 1/2" adapter meegele-
verd. Zonodig kunt u bij uw lokale bouwmarkt ook adapters
met andere maten aanschaffen.
(fi g. 6)
Koudwater-
toevoer
3/8"
of adapter
A
Controleer vóór de installatie of u over een extra 3/8-inch of 1/2-inch koudwatertoevoer beschikt.
Raadpleeg indien nodig een speciaalzaak.
Slang 1: 3/8"
800 mm
C a) Breng de slang (2) op zijn plaats aan.
b) Breng de kleine pakking (7/16") aan in het uiteinde van de
slang (2).
c) Schroef dit uiteinde op de geïnstalleerde BRITA waterdispen-
ser (zie stap 3.3).
Denk eraan dat u eerst de pakking op zijn plaats aanbrengt, zoals
aangegeven in stap A c).
D a) Sluit het grotere uiteinde van de slang (2) aan op de uitlaat van
de fi lterkop die gemarkeerd is met de pijl „OUT".
b) Denk eraan dat u eerst de pakking op zijn plaats aanbrengt,
zoals aangegeven in stap A c).
Het maximum aanhaalmoment voor de G3/8" aansluitingen
mag niet meer bedragen dan 14 Nm! Alleen slangaanslui-
tingen voorzien van pakkingen (5) mogen worden gebruikt,
!
omdat slangen met conische schroefaansluitingen de
fi lterkopaansluitingen beschadigen. Garantieclaims vervallen
indien andere aansluitingen worden gebruikt.
3/8" Slang 2:
800 mm
B C
D
