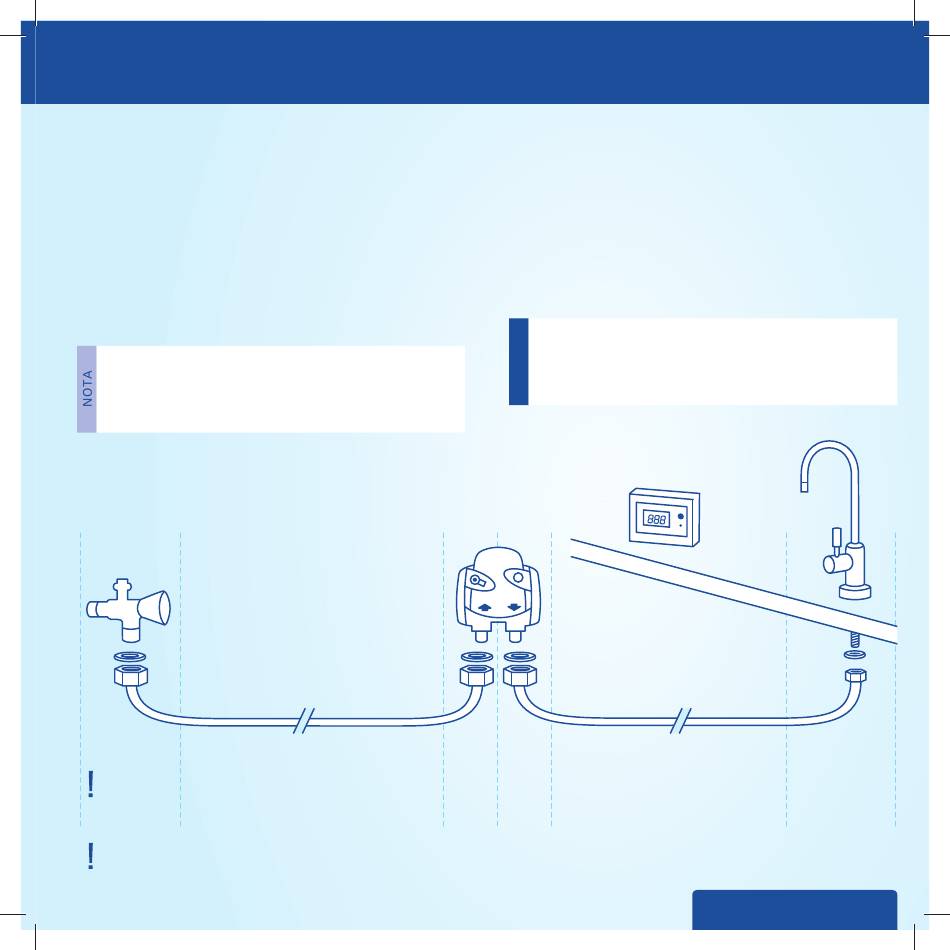

Siga o diagrama em baixo (ver fi g. 6) e os passos na ordem correcta.
A a) Interrompa o abastecimento de água fria.
b) Coloque a tubagem (1) na respectiva posição.
c) Coloque as juntas de média dimensão (3/8") nas respectivas
roscas fêmea das duas extremidades da tubagem.
d) Agora ligue a outra extremidade da tubagem (1) à entrada da
cabeça do fi ltro. Este está identifi cado com "IN" (entrada) e
marcado com uma seta. Certifi que-se de que a junta está devi-
damente encaixada!
B a) Agora ligue a outra extremidade da tubagem (1) ao seu
abastecimento de água fria disponível e certifi que-se de que a
junta está correctamente posicionada!
Se o seu abastecimento de água não se ajustar ao conector
de 3/8" da tubagem (1), use o adaptador fornecido. O seu
conjunto On Line Active Plus é fornecido com um adaptador
de 1/2". Desloque-se ao fornecedor mais próximo para obter
adaptadores de outras dimensões.
(fi g. 6)
Abasteci-
mento de
água fria
3/8" ou
adaptador
A
Antes da instalação, verifi que se possui um abastecimento de água fria adicional de 3/8" ou 1/2".
Se necessário, consulte um distribuidor especializado.
Tubagem 1:
800 mm
C a) Coloque a tubagem (2) na respectiva posição.
b) Insira a junta pequena (7/16") na extremidade da tubagem (2).
c) Enrosque esta extremidade na torneira de água BRITA insta-
lada (consulte o Passo 3.3).
Não se esqueça de inserir primeiro a junta, tal como indicado no
Passo A c).
D a) Ligue a extremidade da tubagem maior (2) à saída da cabeça
do fi ltro, identifi cada com a seta "OUT".
b) Não se esqueça de inserir primeiro a junta, tal como indicado
no Passo A c).
O binário máx. de aperto das ligações G3/8" não pode exce-
der 14 Nm! Só podem ser utilizadas ligações com juntas (5),
!
uma vez que as tubagens com ligações roscadas cónicas
danifi cam as ligações da cabeça do fi ltro, invalidando assim
quaisquer reclamações de garantia!
3/8" 3/8" Tubagem 2:
B C
800 mm
PORTUGUÊS
D
