3.3 Schritt 3: Installation der
BRITA Küchenarmatur

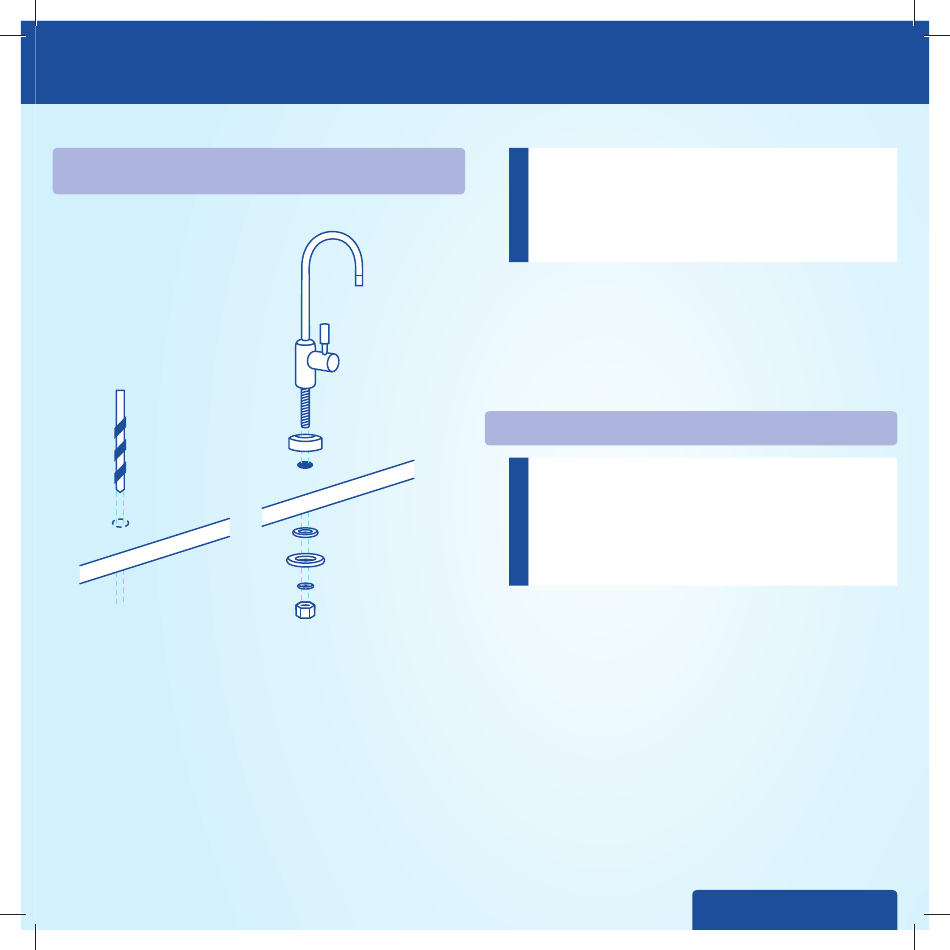

Um die BRITA Küchenarmatur zu installieren, legen Sie sich
zunächst alle benötigten Teile zurecht (vgl. Abb. 5).
12 mm
Bohrer
(Abb. 5)
1. BRITA Küchenarmatur
2. Fußplatte
(Arbeitsplatte)
3. Flachdichtung
4. Konterplatte
5. Sicherungsring
6. Sechskantmutter (7/16 Zoll)
Zu Beginn bestimmen Sie einen geeigneten Platz für die Aufstel-
lung der BRITA Küchenarmatur an Ihrer Spüle. Wir empfehlen, die
Montage hinter der Spüle auf der Arbeitsplatte (neben der Haupt-
küchenarmatur). Bitte beachten Sie, dass unterhalb der Spüle, bzw.
der Bohrung, ausreichend Platz für die P 1000 Filterkartusche, die
zwei Schläuche und die elektronische Kartuschenwechselanzeige
ist.
!
Bohren Sie an der für die BRITA Küchenarmatur vorgesehenen
Position der Arbeitsplatte ein Loch unter Verwendung eines 12 mm
Bohrers.
Als nächstes montieren Sie die BRITA Küchenarmatur (siehe Bild).
Anschließend setzen Sie die Fußplatte (2) über das Bohrloch und
befestigen die BRITA Küchenarmatur (1) mit Hilfe der mitgeliefer-
ten Flachdichtung (3), der Konterplatte (4), des Sicherungsrings (5)
und der Sechskantmutter (6).
1.
3.4 Schritt 4: Anschließen der Schläuche
2.
!
3.
4.
5.
Für die Wandhalterung (optional) benötigen Sie: zwei Schrauben
6.
(z. B. Gewindedurchmesser 5 mm) und ggf. zwei Dübel je nach
Wandbeschaffenheit.
Bitte beachten Sie, dass je nach Material Ihrer Arbeitsplatte
bzw. -unterlage, diese unterschiedliche Bohranforderungen
haben kann. Stellen Sie den stabilen Sitz der Armatur sicher,
insbesondere dann wenn Ihre Arbeitsplatte nicht aus Holz
sein sollte. Bitte überprüfen Sie die Bohranforderungen des
Materials, verwenden Sie den geeigneten Bohrer und/oder
wenden Sie sich an einen fachkundigen Installateur.
Wir empfehlen zuerst alle benötigten Teile bereit zu legen.
Bitte sorgen Sie vor der Installation für einen freien 3/8 Zoll
bzw. 1/2 Zoll Kaltwasseranschluss, damit Sie das On Line
Active Plus Wasserfi lter Kit zusätzlich zu Ihrer bestehenden
Küchenarmatur anschließen können. Falls Sie keinen freien
3/8 Zoll Kaltwasseranschluss haben, wenden Sie sich bitte
an einen Fachmann. Empfohlenes Werkzeug für die Installa-
tion: Ein Inbusschlüssel (5 mm) und ein 12-mm-Bohrer.
