Veuillez vous référer à l'illustration suivante (voir fi g. 6) et effectuer
les étapes dans l'ordre indiqué.
A a) Coupez l'arrivée d'eau froide.
b) Raccordez le tuyau (1).
c) Montez les joints de taille moyenne (3/8") sur le fi letage inté-
rieur correspondant des deux extrémités du tuyau.
d) Connectez maintenant une extrémité du tuyau (1) à l'entrée de
la tête fi ltrante. Elle est repérée par l'indication « IN » (entrée) et
une fl èche. Assurez-vous que le joint est bien positionné.
B a) Connectez maintenant l'autre extrémité du tuyau (1) à l'ali-
mentation en eau froide libre et assurez-vous que le joint est
correctement positionné.
Si votre alimentation en eau froide ne convient pas au rac-
cord 3/8" du tuyau (1), utilisez l'adaptateur fourni. Le kit de
fi ltration On Line Active Plus comprend un adaptateur 1/2".
Si vous avez besoin d'autres adaptateurs, adressez-vous au
fournisseur le plus proche.

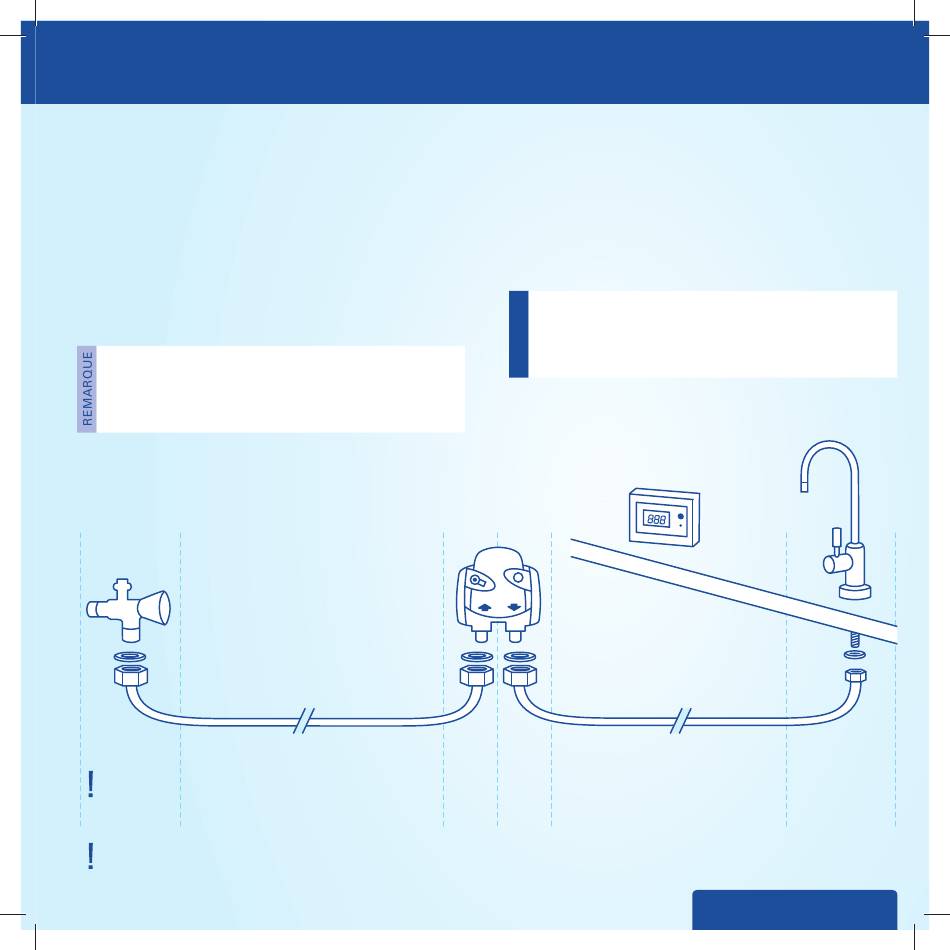

(fi g. 6)
Alimenta-
tion en eau
froide
3/8" ou
adaptateur
A
Avant l'installation, vérifi ez que vous disposez d'un raccord d'alimentation en eau froide 3/8" ou 1/2" supplémentaire.
Adressez-vous à un revendeur spécialisé si nécessaire.
Tuyau 1: 3/8"
800 mm
C a) Raccordez le tuyau (2).
b) Montez le petit joint (7/16") sur l'extrémité du tuyau (2).
c) Vissez cette extrémité au distributeur d'eau BRITA installé
(voir l'étape 3.3).
Montez d'abord le joint, comme au point A c).
D a) Raccordez la plus grande extrémité du tuyau (2) à la sortie de
la tête fi ltrante repérée par la fl èche « OUT ».
b) Montez d'abord le joint, comme au point A c).
Le couple de serrage pour les raccords G3/8" ne doit pas
dépasser 14 Nm ! Utilisez seulement des raccords à joints
!
plats (5), car les géométries de joints coniques endomma-
gent les raccords de la tête fi ltrante et entraînent l'annulation
de la garantie !
3/8" Tuyau 2:
800 mm
