Brita On Line Active Plus Gebrauchsanleitung Seite 74

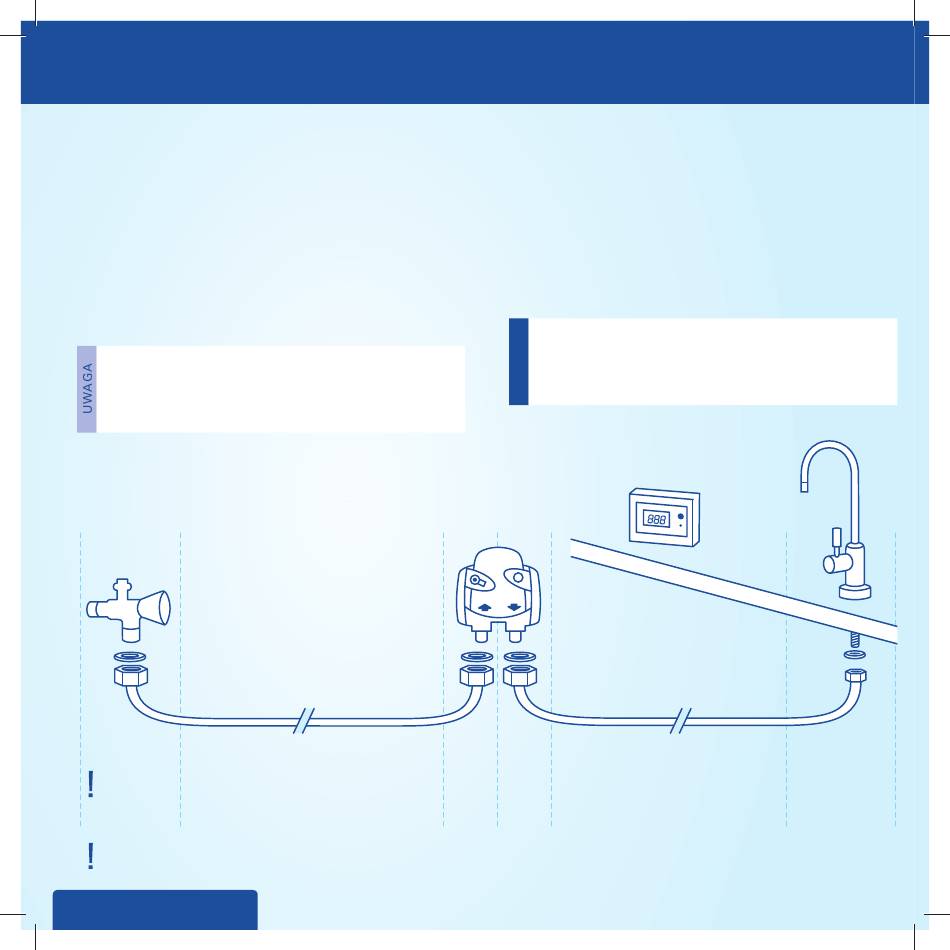

Skorzystaj z następującego diagramu (patrz rys. 6) i wykonaj kroki w
prawidłowej kolejności.
A a) Odłącz dopływ zimnej wody.
b) Przymocuj wąż (1).
c) Załóż średnie uszczelki (3/8") na odpowiednie żeńskie gwinty
na dwóch końcówkach węża.
d) Teraz podłącz jedną końcówkę węża (1) do wejścia głowicy
fi ltra. Końcówka jest oznaczona napisem „IN" (ang. „inlet"–
wejście) i strzałką. Sprawdź, czy uszczelka została prawidłowo
założona!
B a) Podłącz wolną końcówkę węża (1) do wolnego dopływu zim-
nej wody i upewnij się, że uszczelki są prawidłowo osadzone!
Jeżeli dopływ wody nie pasuje do przyłącza 3/8" na wężu
(1), w razie potrzeby należy użyć przejściówki dostarczonej
razem z urządzeniem. W komplecie z zestawem On Line
Active Plus jest dostarczana przejściówka 1/2". Przejściówki
w innych rozmiarach są dostępne w sklepach.
(rys. 6)
Dopływ
zimnej wody
3/8"
lub adapter
A
Przed instalacją należy sprawdzić, czy jest dostępne dodatkowe złącze 3/8" lub 1/2" dla wody zimnej.
W razie potrzeby należy skorzystać z porady specjalisty.
74
POLSKI
Wąż 1: 3/8"
800 mm
C a) Przymocuj wąż (2).
b) Załóż małą uszczelkę (7/16") na końcówkę węża (2).
c) Przykręć końcówkę do zainstalowanego dozownika wody
BRITA (zobacz Krok 3.3).
Należy pamiętać o tym, aby najpierw założyć uszczelkę, tak jak
opisano w kroku A c).
D a) Podłącz szerszą końcówkę węża (2) do wyjścia głowicy fi ltra
oznaczonej strzałką z napisem „OUT".
b) Należy pamiętać o tym, aby najpierw założyć uszczelkę, tak jak
opisano w kroku A c).
Maksymalny moment dokręcania połączeń G3/8" nie może
przekraczać 14 Nm! Węże można podłączać wyłącznie
!
z uszczelkami (5), ponieważ śruby stożkowe mogą uszkodzić
przyłącza głowicy fi ltra i spowodować unieważnienie gwa-
rancji!
3/8"
800 mm
B C
Wąż 2:
D
