Attenersi allo schema sottostante (vedere fi g. 6) ed eseguire le
operazioni nell'ordine corretto.
A a) Interrompere l'erogazione di acqua fredda
b) Posizionare il tubo fl essibile (1)
c) Posizionare le guarnizioni medie (3/8") sulle relative fi lettature
femmine dei due tubi fl essibili.
d) Collegare un'estremità del tubo fl essibile (1) all'ingresso
della testa del fi ltro. È riconoscibile grazie all'etichetta «IN»
(ingresso) ed è contrassegnato da una freccia. Accertarsi che
la guarnizione sia posizionata correttamente.
B a) Collegare ora l'altra estremità del tubo fl essibile (1) all'ero-
gazione di acqua fredda e assicurarsi che la guarnizione sia
posizionata correttamente!
Se l'erogazione di acqua fredda non è compatibile con il
connettore 3/8" sul tubo fl essibile (1), è necessario applicare
l'adattatore fornito. Con il set On Line Active Plus viene
fornito un adattatore 1/2". Contattare il rivenditore locale per
adattatori di altre dimensioni.

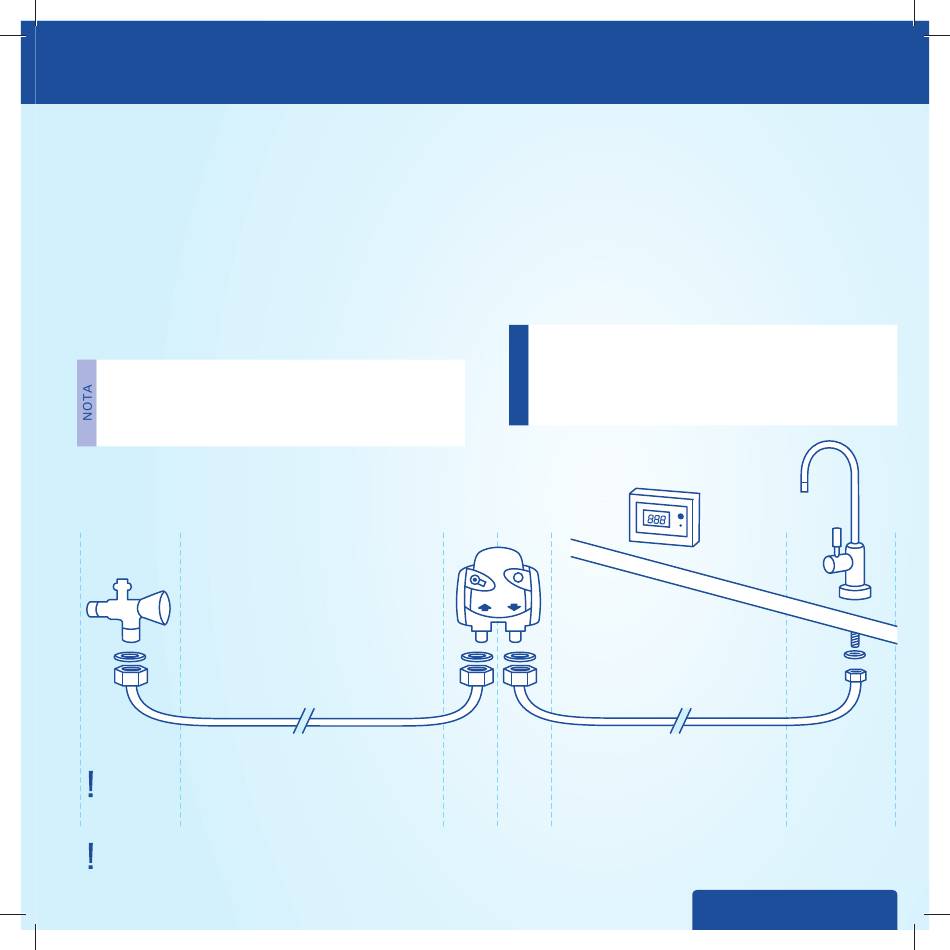

(fi g. 6)
Erogazione
di acqua
fredda
3/8" od
adattatore
A
Prima dell'installazione, accertarsi di avere a disposizione un ulteriore attacco 3/8" o 1/2" per la fornitura di acqua fredda.
Rivolgersi ad un rivenditore specializzato se necessario.
Tubo fl essibile 1:
800 mm
C a) Inserire il tubo fl essibile (2) in posizione.
b) Posizionare la guarnizione piccola (7/16") sull'estremità del
tubo fl essibile (2).
c) Avvitare questa estremità al rubinetto per acqua BRITA
(vedere la fase 3.3) installato.
Ricordarsi di inserire prima la guarnizione come indicato nella fase
A al punto c).
D a) Collegare la guarnizione grande del tubo fl essibile (2) all'uscita
testa del fi ltro, contrassegnata dall'etichetta «OUT» (uscita).
b) Ricordarsi di inserire prima la guarnizione come indicato nella
fase A al punto c).
La coppia di serraggio massima per i collegamenti G3/8" non
deve superare 14 Nm! Utilizzare solamente collegamenti
per tubi fl essibili con guarnizioni (5) in quanto i tubi fl essibili
!
con collegamenti a vite conica danneggiano i collegamenti
della testa del fi ltro e rendono nulle le richieste di rimborso
in garanzia.
3/8" 3/8" Tubo fl essibile 2:
B C
800 mm
ITALIANO
D
