Brita On Line Active Plus Gebrauchsanleitung Seite 52

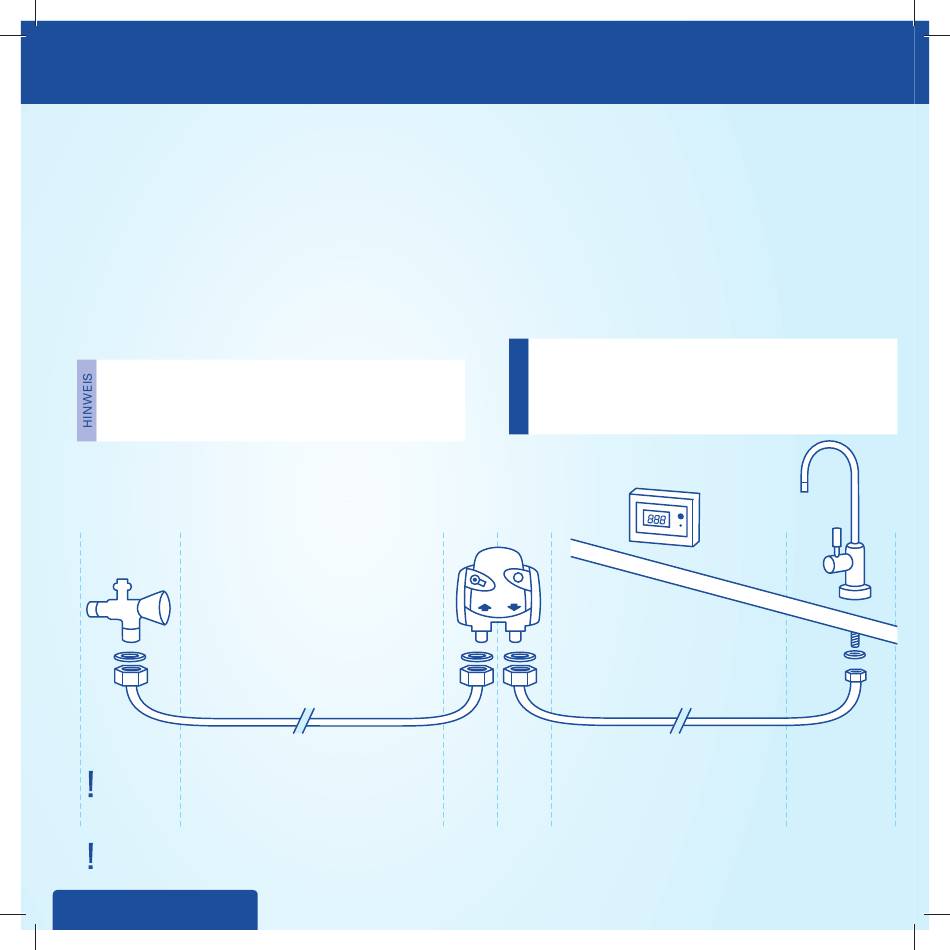

Bitte beachten Sie die nachfolgende Zeichnung (vgl. Abb. 6), sowie
die beschriebenen Arbeitsschritte in der richtigen Reihenfolge.
A a) Drehen Sie die Kaltwasserversorgung zu
b) Legen Sie Schlauch (1) bereit
c) Legen Sie die mittelgroßen (3/8 Zoll) Flachdichtungen am
jeweiligen Innengewinde der beiden Schlauchenden ein.
d) Schließen Sie nun ein Ende des Schlauches (1) an den Ein-
gang des Filterkopfes an. Dieser ist durch „IN" (Eingang) und
einen Pfeil gekennzeichnet. Bitte auf den richtigen Sitz der
Flachdichtung achten!
B a) Schließen Sie nun das andere Ende des Schlauches (1) an
Ihren freien Kaltwasseranschluss an und beachten Sie bitte
ebenfalls auf den richtigen Sitz der Flachdichtung!
Sollte Ihr Kaltwasseranschluss nicht zu dem 3/8 Zoll Aus-
schluss des Schlauches (1) passen, so können Sie gegebe-
nenfalls den beiliegenden Adapter verwenden. Ihrem On Line
Active Plus Set liegt ein 1/2 Zoll Adapter zusätzlich bei. Bei
Sondergrößen bitte im Fachhandel passende Größe beziehen.
(Abb. 6)
Kaltwasser-
anschluss
3/8" oder
Adapter
A
Bitte sorgen Sie vor der Installation für einen zusätzlichen 3/8 Zoll bzw. 1/2 Zoll Kaltwasseranschluss.
Fragen Sie ggf. einen Fachhändler.
52
DEUTSCH
Schlauch 1:
800 mm
C a) Legen Sie Schlauch (2) bereit.
b) Legen Sie die kleine Flachdichtung (7/16 Zoll) am Ende des
Schlauches (2) ein.
c) Verschrauben Sie nun dieses Ende an die bereits installierten
BRITA Küchenarmatur (vgl. Schritt 3.3).
Bitte das vorherige Einlegen der Flachdichtung, wie in Schritt A c)
beschrieben nicht vergessen.
D a) Schließen Sie das größere Ende des Schlauches (2) an den
Ausgang des Filterkopfes mit dem „OUT" gekennzeichneten
Pfeil an.
b) Bitte das vorherige Einlegen der Flachdichtung, wie in
Schritt A c) beschrieben nicht vergessen.
Das maximale Anzugsdrehmoment an 3/8 Zoll-Anschlüssen
darf 14 Nm nicht überschreiten! Es dürfen nur Schlauch-
anschlüsse mit Flachdichtungen (5) eingesetzt werden, da
!
Schläuche mit konischen Verschraubungen die Anschlüsse
des Filterkopfs beschädigen und zum Erlöschen des
Gewährleistungsanspruchs führen!
3/8" 3/8" Schlauch 2:
B C
800 mm
D
