D
Attenzione
Avvitare la boccola speciale (4) sulla valvola (1) ad una velocità di
avvitamento di massimo 2 giri al secondo.
Attenzione
Avvitare di almeno 5 giri la boccola speciale (4) sulla valvola (1).
Mantenendo la valvola (1) in posizione sul cerchio ruota (D), avvita-
re la boccola speciale (4). Utilizzando uno strumento a controllo di
coppia, serrare la boccola speciale (4) alla coppia indicata.
Attenzione
Dopo il serraggio, verificare che la valvola (1) risulti essere perpen-
dicolare alla superficie di appoggio del cerchio ruota (D).
Attenzione
Dopo il serraggio, il sensore pressione (3) deve avere la possibilità
di ruotare leggermente. Verificare che non vi sia alcun tipo di inter-
ferenza tra il sensore pressione (3) ed il canale interno del cerchio
ruota (D), e che il sensore pressione (3) risulti essere alla quota in-
dicata in figura.
Note
La distanza ottimale tra il sensore pressione (3) e la superficie del
cerchio è di 1 mm.
9
5 Nm ± 10%
D1
1A

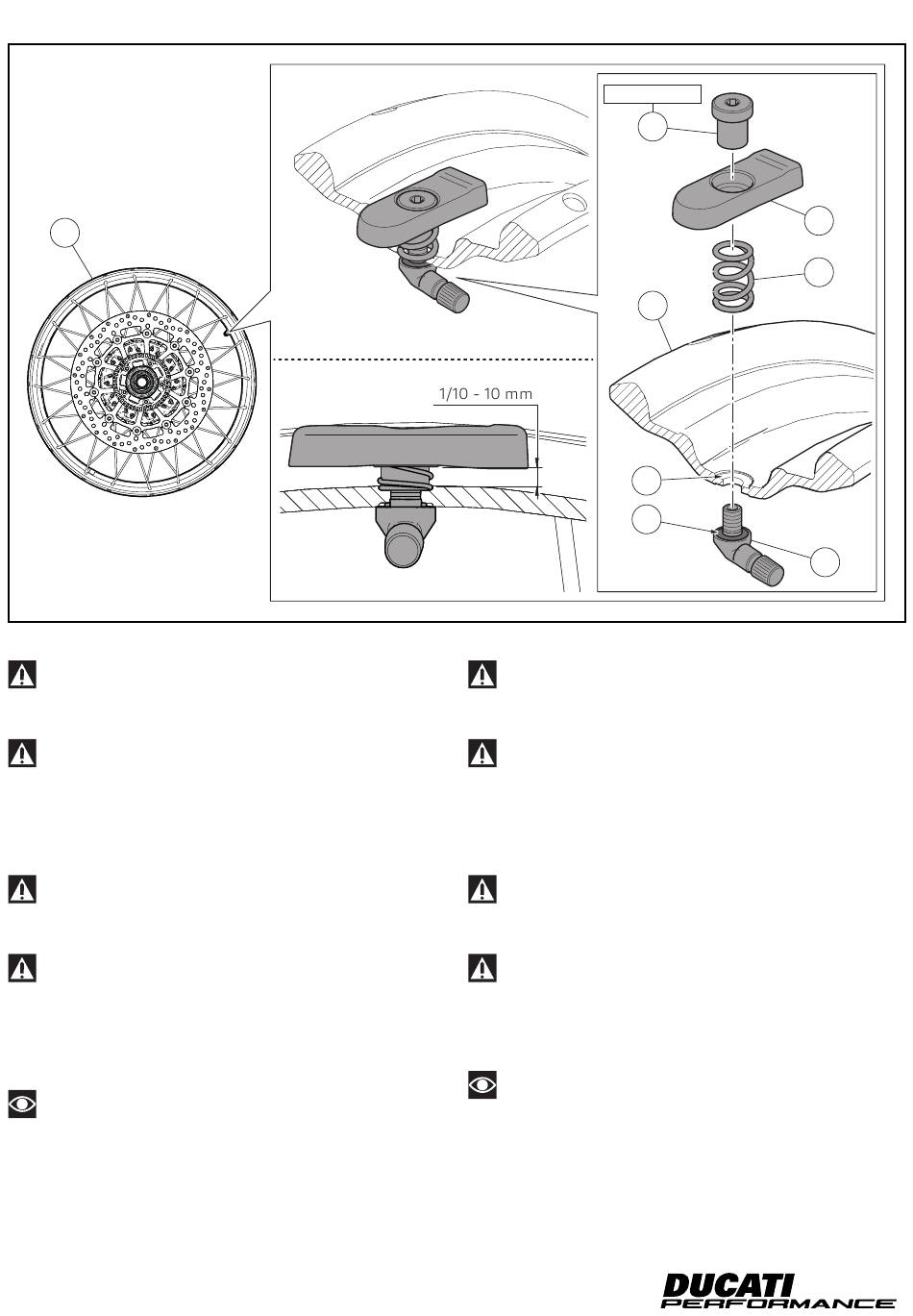

Warning
Screw special bushing (4) on valve (1) at a maximum screwing speed
of 2 turns per second.
Warning
Screw special bushing (4) on valve (1) by at least 5 turns.
Screw special bushing (4), while holding valve (1) in position on
wheel rim (D). Using a torque control tool, tighten special bushing
(4) to the specified torque.
Warning
After tightening, check that valve (1) is perpendicular to the wheel
rim (D) bearing surface.
Warning
After tightening, pressure sensor (3) must be capable of rotating
slightly. Check that there is no interference between pressure sen-
sor (3) and wheel rim (D) internal channel, and that pressure sensor
(3) is at the height indicated in the figure.
Notes
The optimal distance between pressure sensor (3) and rim surface
is 1 mm.
ISTR 904 / 01
4
3
2
D
1
