Pose sonde de pression de gonflage
Attention
Poser sur la jante de roue avant la sonde de pression activée
comme « FRONT » et poser sur la jante de roue arrière la sonde de
pression activée comme « REAR ».
Attention
Vérifier que le joint (1A) soit propre et correctement posé dans le
siège de soupape (1).
Attention
Vérifier que le joint (1A) n'a pas de défauts et n'est pas endom-
magé.
Attention
Avant d'installer la soupape (1) sur la jante de roue (D), vérifier que
la zone environnante le trou soit propre.

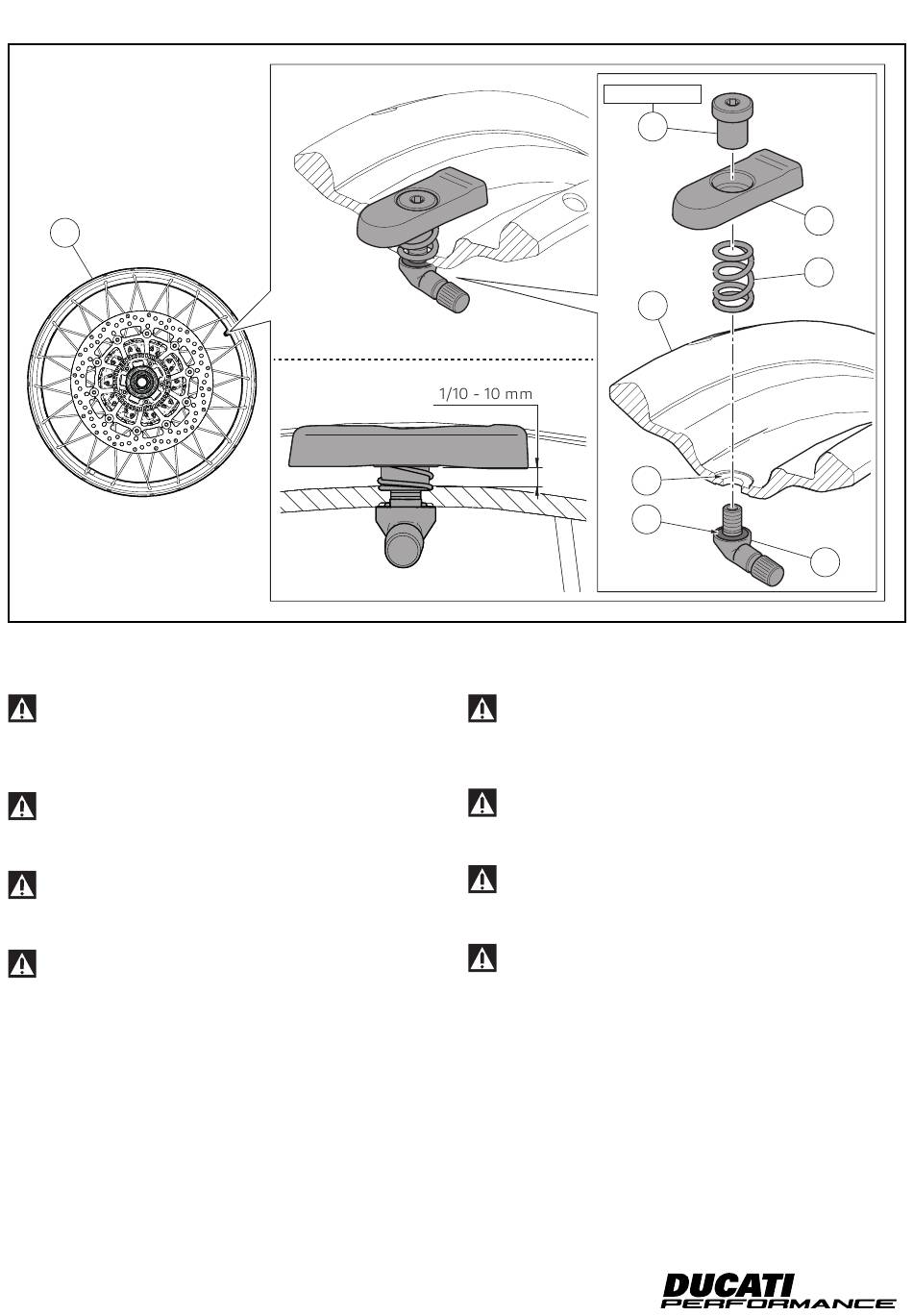

Pré-monter la bague spéciale (4) sur le capteur de pression (3), en
la portant jusqu'en butée. Du côté opposé, introduire le ressort (2)
sur la bague spéciale (4), en l'insérant dans le siège du capteur de
pression (3) et positionner l'ensemble capteur de pression sur la
partie externe de la jante de roue (D), en faisant attention à ce que
le ressort (2) soit bien positionné dans le siège (D1). Monter la valve
(1) sur la partie interne de la jante de roue (D), jusqu'en butée et
l'orienter comme la figure le montre.
8
8
5 Nm ± 10%
D1
1A
Montage des Reifendrucksensors
Achtung
Den als „FRONT" aktivierten Drucksensor an der Vorderradfelge
und den als „REAR" aktivierten Drucksensor an der Hinterradfelge
montieren.
Achtung
Sicherstellen, dass die Dichtung (1A) sauber und richtig im Sitz des
Ventils (1) montiert ist.
Achtung
Sicherstellen, dass die Dichtung (1A) keine Defekte aufweist und
nicht beschädigt ist.
Achtung
Vor dem Anbringen des Ventils (1) an der Radfelge (D) prüfen, dass
der Bereich um die Bohrung sauber ist.
Die Spezialbuchse (4) am Drucksensor (3) vormontieren und bis auf
Anschlag bringen. An der gegenüberliegenden Seite die Feder (2)
an die Spezialbuchse (4) fügen, indem diese in den Sitz des Druck-
sensors (3) eingefügt wird, und die Einheit des Drucksensors am
äußeren Teil der Radfelge (D) anordnen; dabei darauf achten, die
Feder (2) korrekt im Sitz (D1) anzuordnen. Das Ventil (1) im inneren
Teil der Radfelge (D) montieren, auf Anschlag bringen und wie ab-
gebildet ausrichten.
