D
Montaggio sensore pressione pneumatici
Attenzione
Montare sul cerchio ruota anteriore il sensore pressione attivato
come "FRONT" e montare sul cerchio ruota posteriore il sensore
pressione attivato come "REAR".
Attenzione
Verificare che la guarnizione (1A) risulti pulita e correttamente
montata nella sede della valvola (1).
Attenzione
Verificare che la guarnizione (1A) non presenti difettosità e non ri-
sulti essere danneggiata.
Attenzione
Prima di installare la valvola (1) sul cerchio ruota (D), verificare che
la zona in prossimità del foro risulti pulita.

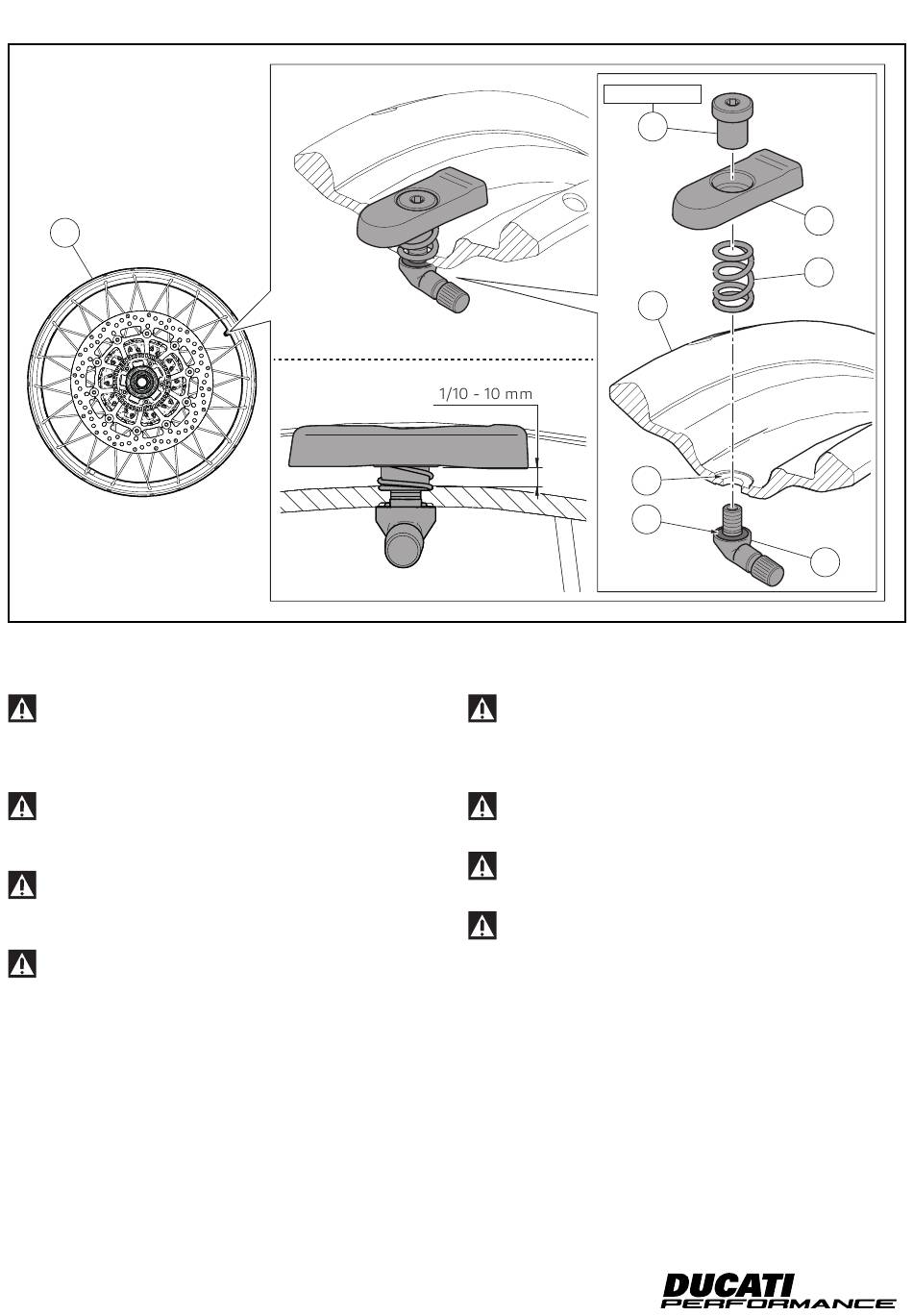

Premontare la boccola speciale (4) sul sensore pressione (3) por-
tandola a battuta. Dal lato opposto, inserire la molla (2) sulla boc-
cola speciale (4), inserendola nella sede del sensore pressione (3
e posizionare il gruppo sensore pressione sul la parte esterna del
cerchio ruota (D), facendo attenzione che la molla (2) venga cor-
rettamente posizionata all'interno sede (D1). Montare la valvola (1)
sulla parte interna del cerchio ruota (D), portandola a battuta e
orientandola come mostrato in figura.
8
8
5 Nm ± 10%
D1
1A
Fitting the tyre pressure sensor
Warning
Fit the pressure sensor activated as "FRONT" on the front wheel
rim and fit the pressure sensor activated as "REAR" on the rear
wheel rim.
Warning
Check that seal (1A) is clean and correctly fitted in valve (1) seat.
Warning
Check gasket (1A) for damage and defects.
Warning
Before installing valve (1) on wheel rim (D), check that the area near
the hole is clean.
Pre-fit special bushing (4) on pressure sensor (3), driving it fully
home. From the opposite side, insert spring (2) on special bushing
(4), inserting it in the pressure sensor seat (3). and position pres-
sure sensor unit on the wheel rim (D) external side, making sure
that spring (2) is correctly positioned inside the seat (D1). Fit valve
(1) on the wheel rim (D) internal side, driving it fully home and aim-
ing it as shown in the figure.
ISTR 904 / 01
4
3
2
D
1
