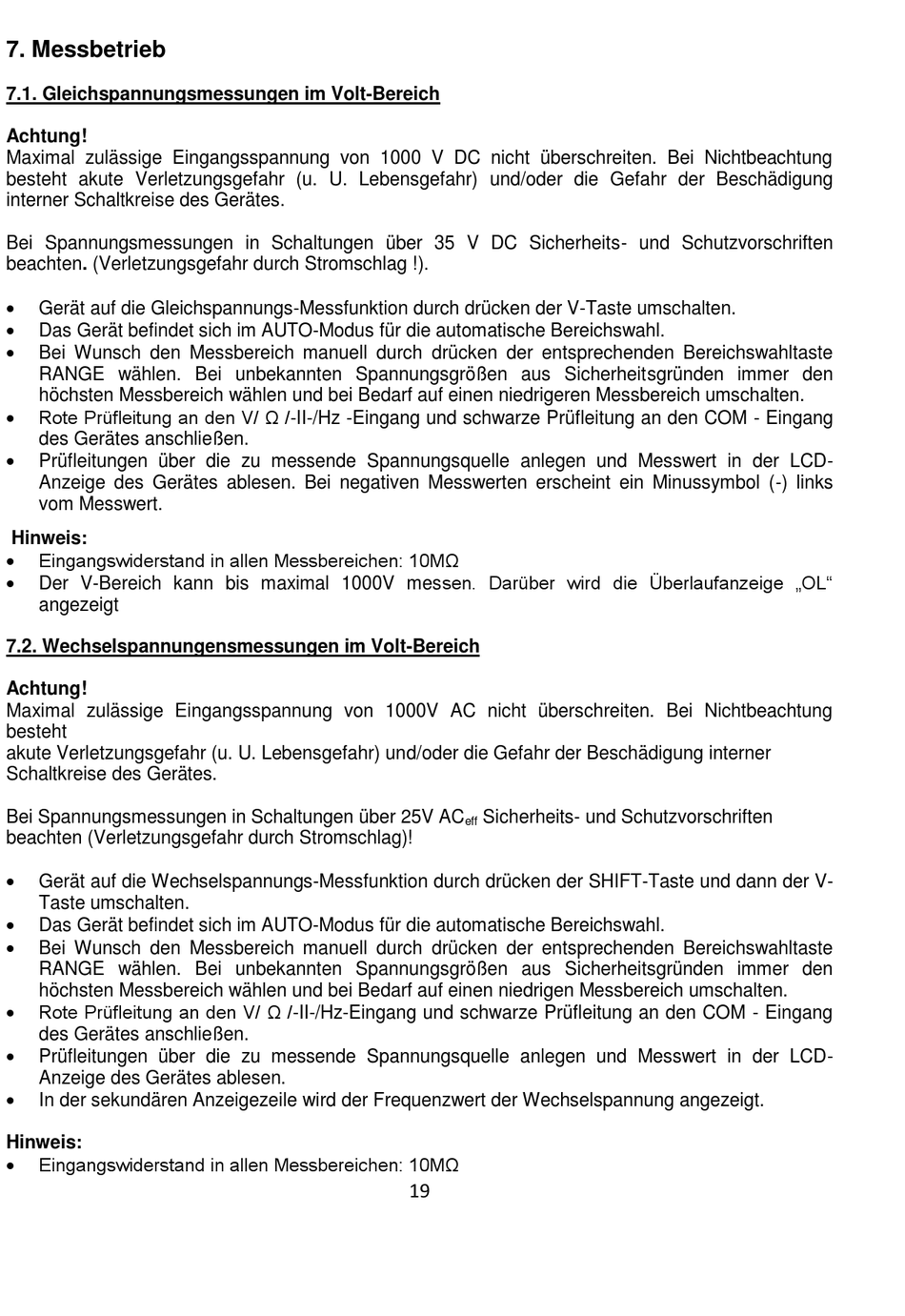

7. Messbetrieb
7.1. Gleichspannungsmessungen im Volt-Bereich
Achtung!
Maximal zulässige Eingangsspannung von 1000 V DC nicht überschreiten. Bei Nichtbeachtung
besteht akute Verletzungsgefahr (u. U. Lebensgefahr) und/oder die Gefahr der Beschädigung
interner Schaltkreise des Gerätes.
Bei Spannungsmessungen in Schaltungen über 35 V DC Sicherheits- und Schutzvorschriften
beachten. (Verletzungsgefahr durch Stromschlag !).

Gerät auf die Gleichspannungs-Messfunktion durch drücken der V-Taste umschalten.

Das Gerät befindet sich im AUTO-Modus für die automatische Bereichswahl.

Bei Wunsch den Messbereich manuell durch drücken der entsprechenden Bereichswahltaste
RANGE wählen. Bei unbekannten Spannungsgrößen aus Sicherheitsgründen immer den
höchsten Messbereich wählen und bei Bedarf auf einen niedrigeren Messbereich umschalten.

Rote Prüfleitung an den V/ Ω /-II-/Hz -Eingang und schwarze Prüfleitung an den COM - Eingang
des Gerätes anschließen.

Prüfleitungen über die zu messende Spannungsquelle anlegen und Messwert in der LCD-
Anzeige des Gerätes ablesen. Bei negativen Messwerten erscheint ein Minussymbol (-) links
vom Messwert.
Hinweis:

Eingangswiderstand in allen Messbereichen: 10MΩ

Der V-Bereich kann bis maximal 1000V messen. Darüber wird die Überlaufanzeige „OL"
angezeigt
7.2. Wechselspannungensmessungen im Volt-Bereich
Achtung!
Maximal zulässige Eingangsspannung von 1000V AC nicht überschreiten. Bei Nichtbeachtung
besteht
akute Verletzungsgefahr (u. U. Lebensgefahr) und/oder die Gefahr der Beschädigung interner
Schaltkreise des Gerätes.
Bei Spannungsmessungen in Schaltungen über 25V AC
beachten (Verletzungsgefahr durch Stromschlag)!

Gerät auf die Wechselspannungs-Messfunktion durch drücken der SHIFT-Taste und dann der V-
Taste umschalten.

Das Gerät befindet sich im AUTO-Modus für die automatische Bereichswahl.

Bei Wunsch den Messbereich manuell durch drücken der entsprechenden Bereichswahltaste
RANGE wählen. Bei unbekannten Spannungsgrößen aus Sicherheitsgründen immer den
höchsten Messbereich wählen und bei Bedarf auf einen niedrigen Messbereich umschalten.

Rote Prüfleitung an den V/ Ω /-II-/Hz-Eingang und schwarze Prüfleitung an den COM - Eingang
des Gerätes anschließen.

Prüfleitungen über die zu messende Spannungsquelle anlegen und Messwert in der LCD-
Anzeige des Gerätes ablesen.

In der sekundären Anzeigezeile wird der Frequenzwert der Wechselspannung angezeigt.
Hinweis:

Eingangswiderstand in allen Messbereichen: 10MΩ
Sicherheits- und Schutzvorschriften
eff
