PeakTech
4000
Bedienungsanleitung/
Operation manual
Digital-Multimeter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PeakTech 4000

Inhaltszusammenfassung für PeakTech 4000

  • Seite 1 ® PeakTech 4000 Bedienungsanleitung/ Operation manual Digital-Multimeter...

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). Überspannungskategorie II 1000V; Überspannungskategorie III 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
  • Seite 3 Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes. Gerät darf nicht unbeaufsichtigt betrieben werden. Das Multimeter ist ausschließlich für Innenanwendungen geeignet.

  • Seite 4: Vorbereitung Zur Inbetriebnahme Des Gerätes

    1.2. Sicherheitssymbole und Hinweise am Gerät 10 A Abgesicherter Eingang (FF12,5A/500 V Sicherung) für Strommessungen im A-Bereich bis max. 10 A AC/DC. Im 10 A-Bereich Messvorgang auf max. 30 Sek. (unter Lastbedingungen) bzw. 15 Minuten (bei abgeschalteter Last) begrenzen. Eingang für Strommessungen bis max. 500 mA AC/DC. Eingang ist mit F630 mA/ 500 V-Sicherung abgesichert.

  • Seite 5: Technische Daten

    3. Technische Daten 3.1. Allgemeine Daten Anzeige 4¾-stellige LCD-Anzeige mit einer maximalen Anzeige von 53 000. Betriebstemperaturbereich 5 ... 30° C < 80 % RH 31 ... 40° C < 50 % RH Betriebstemperaturbereich für garantierte Genauigkeit +23° C ± 5° C Max.
  • Seite 6 3.4. Wechselstrom Genauigkeit Bereich Auflösung Spannungsabfall 40 Hz ~ 10 kHz 1 kHz ~ 10 kHz 10 kHz ~ 20 kHz 500 µA 0,01 µA ± (0,75% + 20 St.) ± (1% + 20 St.) ± (2% + 20 St.) µV/µA 5000 µA 0,1 µA...
  • Seite 7 3.10. Frequenz Frequenzbereich Spannung-/Strom-Bereich Empfindlichkeit Genauigkeit 5 Hz ~ 200 KHz (Sinuswelle) ± (0,006% + 4 St.) 1000 µA µ 4 mA 0,4 A 3.11. Arbeitszyklus Frequenzbereich Arbeitszyklusbereich Auflösung Genauigkeit 5Hz ~ 500 kHz 10% ~ 90% 0,01% ± (10%) 3.12.

  • Seite 8: Bedienelemente Und Anschlüsse Am Gerät

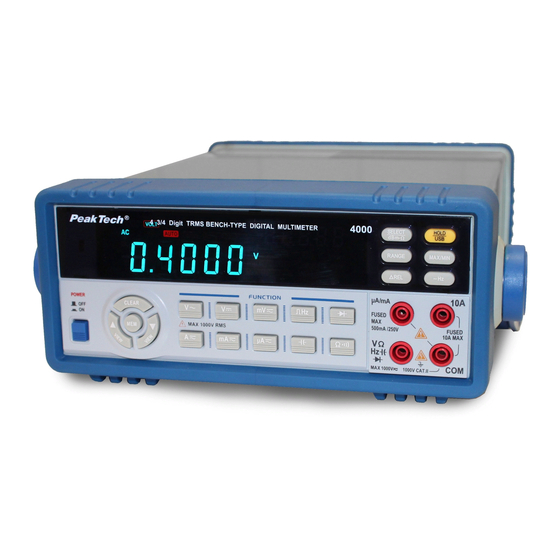

    4. Bedienelemente und Anschlüsse am Gerät ® Vorderansicht des Gerätes PeakTech 4000 1.2. V/Ω/Hz- Eingangsbuchse COM-Eingangsbuchse µA/mA-Eingangsbuchse 10A-Eingangsbuchse Funktionstasten Tasten für interne Messwertspeicherung Ein/Aus-Taste SELECT-Taste RANGE-Taste 10.) REL-Taste 11.) Taste für Messwerthaltefunktion und Aktivierung der Schnittstelle (USB) 12.) Taste für Maximalwert – Minimalwerthaltefunktion (MAX/MIN) 13.)
  • Seite 9 ® Rückansicht des Gerätes PeakTech 4000 Netzanschlussbuchse mit Sicherung Erdungsanschluss Ist der Netzanschluss des Gerätes nicht mit PE verbunden, so ist der Erdanschluss des Gerätes mit PE zu verbinden. Netzspannungsumschalter (115V / 230V) RS-232-Schnittstellenanschluss µA/mA-Sicherungshalter (0,63A/250V) Halterung für Ersatzsicherung (0,63A/250V)
  • Seite 10 5. Funktionsprüfung vor Inbetriebnahme Zur Überprüfung der Funktionsfähigkeit des Gerätes, wie beschrieben vorgehen: 1. Gerät mit der Netztaste POWER einschalten. 2. Gewünschte Messfunktion durch Drücken der entsprechenden Funktionstaste (DCV, ACV, Ω, , , ((( ))), DCA, ACA, hFE, LOGIC) wählen. °...
  • Seite 11 V/Ω Ω Ω Ω -Eingang: Zum Anschluss der roten Prüfleitung bei Spannungs-, Widerstands- und Frequenzmessungen, sowie für die Messfunktionen Diodentest, Durchgangsprüfungen und Logiktest. 6.2. Digitale LCD-Anzeige Die Messwertanzeige, einschließlich automatischer Polaritätsanzeige und Kommaplatzierung, erfolgt in der digitalen LED-Anzeige. Die maximale Anzeige beträgt 53.000. Bei Überschreitung der max. Anzeigekapazität erscheint in der LED-Anzeige das Überlaufsymbol OL.
  • Seite 12 6.3.3. Speicherung der Messdaten MEM Das Multimeter verfügt über 30 interne Speichereinheiten zur Speicherung von 300 Messwerten. Zur Belegung der Speicher mit Messdaten wie beschrieben vorgehen: 1. Gewünschte Messfunktion wählen. 2. Messung durchführen und zur Speicherung des angezeigten Messwertes Taste MEM drücken. 3.
  • Seite 13 7. Messbetrieb 7.1. Gleichspannungsmessungen Achtung! Maximal zulässige Eingangsspannung von 1000 V DC nicht überschreiten. Bei Nichtbeachtung besteht akute Verletzungsgefahr (u. U. Lebensgefahr) und/oder die Gefahr der Beschädigung interner Schaltkreise des Gerätes. Bei Spannungsmessungen in Schaltungen über 35 V DC Sicherheits- und Schutzvorschriften beachten (Verletzungsgefahr durch Stromschlag!).
  • Seite 14 Hinweise: Eingangswiderstand in allen Messbereichen: 10 MΩ // < 100 pF. Die rechte Sekundäranzeige zeigt die Frequenz, die linke Sekundäranzeige den dB-Wert des gemessenen Signals . Frequenzbereich: 40 Hz ..20 kHz Die hohe Empfindlichkeit des Messgerätes verursacht in der LCD-Anzeige bei nicht an eine Messschaltung angeschlossenen Prüfleitungen die Anzeige eines geringen, instabilen Wertes.
  • Seite 15 7.4. Logik-Test Der Frequenzbereich liegt bei 5Hz ~ 2MHz (V 2,5 ~ 5V), während der Arbeitszyklus einen Messbereich von 10% ~ 90% abdeckt. Zur Messung wie beschrieben verfahren: Gerät einschalten und die Taste drücken. Rote Prüfleitung in den V/Ω/Hz-Eingang und schwarze Prüfleitung in den COM-Eingang einstecken.
  • Seite 16 7.6. Durchgangsprüffunktion Achtung! Unter keinen Umständen Durchgangsprüffunktion an spannungsführenden Bauteilen oder Schaltungen vornehmen. Zur Messung der Durchgängigkeit von Bauteilen wie beschrieben verfahren: 1. Taste Ω ((( ))) drücken. ° 2. Rote Prüfleitung an den V/Ω - Eingang und schwarze Prüfleitung an den COM – Eingang des Gerätes anschließen.
  • Seite 17 Hinweise: Der Eigenwiderstand der Prüfleitungen kann bei Messungen von kleinen Widerständen (200 Ω - Bereich) die Genauigkeit der Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen liegt zwischen 0,2...1 Ω. Zur exakten Bestimmung des Eigenwiderstandes Prüfleitungen an die Eingangsbuchsen des Multimeters anschließen und Messspitzen kurzschließen. Der angezeigte Messwert entspricht dem Eigenwiderstand der Prüfleitungen.

  • Seite 18: Betrieb Des Multimeters Mit Einem Pc

    Achtung! Nach Anschluss der Prüfleitungen an eine Steckdose darf keine Bereichsänderung durch Drücken einer anderen Taste des Tastenblocks vorgenommen werden. Bei Nichtbeachtung besteht Verletzungsgefahr und/oder die Beschädigung des Gerätes. Messbereich Empfindlichkeit (sinus) 1000 µA µA 8. Betrieb des Multimeters mit einem PC Zum Anschluss des Multimeters an einen PC wie beschrieben vorgehen: RS-232 to USB Schnittstellenkabel des Multimeters mit dem RS-232 Anschluss auf der Rückseite des Gerätes verbinden.

  • Seite 19: Wartung Des Gerätes

    8.2. Installation der USB-Treiber Multimeter mit dem eingeschalteten PC-Verbinden Windows startet die automatische Treibersuche – hierfür wird eine Internetverbindung benötigt Nach erfolgreicher Treiberinstallation bekommt das Gerät automatisch einen virtuellen COM-Port zugewiesen, welcher im Geräte-Manager überprüft und ggf. geändert werden kann. Hinweis: Wird dem Gerät im Windows Geräte-Manager kein COM-Port zugewiesen, liegt wahrscheinlich ein Fehler bei der Treiberinstallation vor.
  • Seite 20 Zum Auswechseln einer defekten Sicherung wie beschrieben vorgehen: 1. Multimeter mit der "POWER"- Taste ausschalten und Prüfleitungen von den Eingängen abziehen. 2. Sicherungshalter öffnen und abnehmen. Defekte Sicherung aus dem Sicherungshalter entfernen. 3. Neue Sicherung gleichen Anschlusswertes und gleichen Abmessungen in den Sicherungshalter einsetzen.
  • Seite 21 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 09/2012/pt./ba. -20-...

  • Seite 22: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 200/22/EC (CE-Marking). Overvoltage category II 1000V; overvoltage category III 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable equipment...
  • Seite 23 Do not input values over the maximum range of each measurement to avoid damages of the meter. Do not turn the rotary function switch during voltage or current measurement, otherwise the meter could be damaged. Use caution when working with voltages above 35V DC or 25V AC. These Voltages pose shock hazard.

  • Seite 24: Preparation For Operation

    The max. voltage this meter can measure is 1000 V DC/AC. 1000V Be exceptionally careful when measuring high voltages. Do not touch the terminals or test leads ends. Refer to the complete operating instructions. Both direct and alternating current Indicates protection class II; Double insulation CAT II Overvoltage category II 2.

  • Seite 25: Specifications

    3. Specifications 3.1. General Specifications Max. Display 53000 counts 4¾-digit LCD-Display Operating temperature 5 … 30° C (41° F ... 86° F) < 80% RH 31 … 40° C (87° F … 104° F) < 50% RH Temperature of guaranteed accuracy +23°...
  • Seite 26 3.4. AC Current/DC Current + AC Current Accuracy Voltage Range Resolution 40 Hz ~ 10 kHz 1 kHz ~ 10 kHz 10 kHz ~ 20 kHz Drop 500 µA 0,01 µA ± (0,75% + 20 dgt.) ± (1% + 20 dgt.) ±...
  • Seite 27 3.9. Logic Frequency Frequency range Sensitivity Accuracy 5 Hz ~ 2 MHz Vp 2 ~ 5 V square wave ± (0,006% + 4 dgt.) 3.10. Linear Frequency Frequency range Voltage/Current range Sensitivity Accuracy 5 Hz ~ 200 kHz (sine wave) ±...
  • Seite 28 4. Front Panel Description ® Front Side View of PeakTech 4000 1.2. V/Ω/Hz- input socket COM-input socket µA/mA-input socket 10A-input socket Function keys Memory operation keys Power-switch SELECT-key RANGE-key 10.) REL-key 11.) DATA-HOLD 12.) MAX/MIN 13.) Hz-key 14.) Primary display 15.)
  • Seite 29 ® Rear Side View of PeakTech 4000 Power socket included fuse Earth pag If ground line in power socket is not connected to earth reliably, should connect the pag to earth. Power selection switch (115V / 230V) RS-232-interface socket µA/mA.fuse holder (0,63A/250V)

  • Seite 30: Pre-Operation Check

    5. Pre-Operation Check To ensure correct operation and familiarize yourself with the instrument, follow these steps before using the instrument. 1. Press POWER-Switch to ON 2. To select function, press FUNCTION-switch 3. Press RANGE-switch at your desire 4. To select an additional operation, press the special function buttons (save, Recall) 6.
  • Seite 31 6.1. Input Terminals The following items describe the input terminals (See Table 1 for input limits). 10 A: For current measurement (AC or DC) up to 10 A when you pressed FUNCTION – Switch at DC A or AC A. µA/mA-input: For current measurements (AC or DC) up to 500 mA, when you pressed FUNCTION –...
  • Seite 32 6.5. REL Relative Measurement The relative measurement feature lets you measure values relative to a reference value and then measure the difference between the actual value and the reference value. Follow the steps to set a reference value: 1. Take a reading of your reference value 2.

  • Seite 33: Making Measurements

    7. Making Measurements This section describes some common applications for your instrument and alert you to some considerations to keep in mind when making measurements. 7.1. Measuring DC Voltages Warning !! Do not try to measure a voltage greater than 1000 Volts DC since it may damage your instrument and expose yourself to a severe to shock hazard.
  • Seite 34 Notes: Your meter will show frequency values in the right secondary display and dB(m) in the left secondary display depending on the input AC voltage source. The value of dB(m) indicated a logarithmic ratio of input voltage to the standard value stored. Input Voltage dB (m) 0,775 mV...
  • Seite 35 7.4. Logic Frequency/Duty Ratio Measurement The frequency range is of 5Hz ~ 2MHz（Vp 2.5 ~ 5V), while the duty ratio measurement range being of 10% ~ 90%. And the measurement methods are as follows: Turn on the power switch and press button.
  • Seite 36 Plug the black test lead into the COM-terminal and the red test lead into the V/Ω-terminal. Remove power from the circuit. Connect the test lead tips to the object to be measured. Note: The buzzer will sound, if the measured resistance from the components is below about 50 ohms approx.
  • Seite 37 7.8. Capacitance measurements Caution! Turn off power and discharge the capacitor before attempting a capacitance measurement. Use the DCV function to confirm that the capacitor is discharged. 1. Press -| |- - button. 2. Insert red test lead to V/Ω/Hz-input and black test lead to the COM-input. 3.
  • Seite 38 8. How to use the instrument with a PC 8.1. Connection of the instrument with a computer Follow these steps to connect the instrument to a computer: Connect the supplied RS-232 USB Interface cable with the RS-232 Port on the back side of the device.

  • Seite 39: Care And Maintenance

    9. Care and Maintenance Your instrument is a precise electronic device. Do not tamper with the circuit. To prevent electric shock hazard, turn off the power and disconnect the probes or connectors from the mains before removing the cabinet, if needed. 9.1.
  • Seite 40 We herewith confirm that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 09/2012/pt./ba. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
