  • Seite 1 PeakTech  3320 Bedienungsanleitung/ Operation Manual Digital-Multimeter...

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. CAT III: Versorgung durch ein unterirdisches Kabel;...
  • Seite 3 Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschließen. Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen von der Messschaltung abkoppeln. Keine Spannungsquellen über die A –...
  • Seite 4 Gerät darf nicht unbeaufsichtigt betrieben werden Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge körperliche Schäden können die Folge sein. Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach. Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel.
  • Seite 5 1.1. Maximal zulässige Eingangswerte max. zulässige 600 V DC/AC für max. 10 Sek. Eingangsspannung 10 A AC/DC für max. 30 Sek. je 15 Min. A-Bereich (abgesichert mit 10A / 600 V -Sicherung) Frequenzmessbereich 600 V DC/AC Widerstandsmessbereich 600 V DC/AC Arbeitszyklus 600 V DC/AC (Tastverhältnis)
  • Seite 6 1.2. Sicherheitssymbole und Hinweise am Gerät Achtung! Entsprechende(n) Abschnitt(e) in der Bedienungsanleitung nachlesen. Nichtbeachtung birgt Verletzungsgefahr und/oder die Gefahr der Beschädigung des Gerätes. max. zulässige Spannungsdifferenz von 500 V zwischen COM-/ V-/ bzw. Ohm- Eingang und Erde aus Sicherheitsgründen nicht überschreiten. Mögliche Gefahrenquelle.

  • Seite 7: Technische Daten

    2. Technische Daten 2.1. Allgemeine Daten 3 5/6-stellige LCD-Anzeige mit einer maximalen Anzeige von 6000, Anzeige automatischer Polaritätsan-zeige und Hintergrundbeleuchtung Überbereichsanzeige Anzeige von "OL" Batteriesymbol leuchtet bei un- genügender Batteriezustandsanzeige Batteriespannung Messfolge 2 x pro Sekunde, nominal Abschaltautomatik nach 15 Minuten Data Hold Relativwertmessung Maximal- und...
  • Seite 8 2.2. Elektrische Daten Gleichspannung Bereich Auflösung Genauigkeit 600 mV 0,1 mV ± 0,5% v. M. + 2 St. 1 mV ± 1,2% v. M. + 2 St. 10 mV 100 mV 1000 ± 1,5% v. M. + 2 St. Eingangswiderstand: 8 M...
  • Seite 9 Wechselstrom Bereich Auflösung Genauigkeit 1 mA ± 3,0% v. M. + 5 St. 10 A 10 mA Überlastschutz: Max. Eingangsstrom: 10 A/600 V Sicherung 10 A DC/AC im 10 A-Eingang (10 A für max. 30 Sek.) Frequenzbereich: Echt-Effektivwertmessung 50 ... 60 Hz Widerstand Bereich Auflösung...
  • Seite 10 Kapazität Bereich Auflösung Genauigkeit 40 nF 400 nF 0,1 nF ± 5,0% v. M. + 50 St. 4 µF 40 µF 400 µF 0,1 µF ± 5,0% v. M. + 5 St. 4000 µF µF Überlastschutz: 600 V DC/AC Temperatur Bereich Auflösung Genauigkeit...

  • Seite 11: Bedienelemente Und Anschlüsse Am Gerät

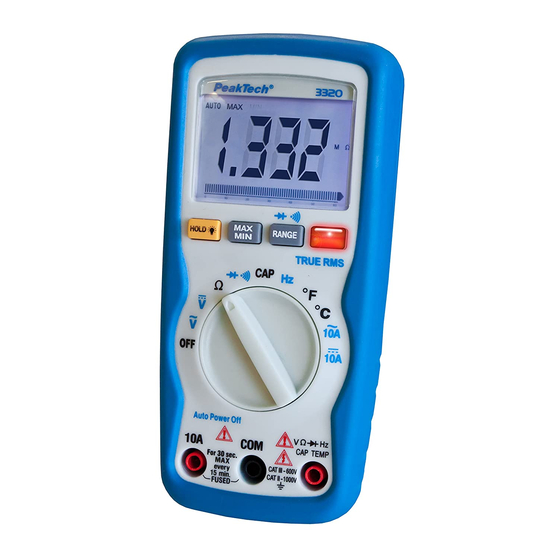

    3. Bedienelemente und Anschlüsse am Gerät 3 5/6- stellige LCD-Anzeige Funktionswahlschalter V/Ohm/Hz/Kapazitäts-(positiv) Eingangsbuchse COM-(negativ) Eingangsbuchse 10A-Eingangsbuchse RANGE-Hold Taste zur Umschaltung auf manuelle Bereichswahl, Dioden-Test und Durchgangsprüfungs- Wahlschalter LED zur kontaktlosen Spannungserkennung MIN/MAX-Taste Messwert - Haltefunktionstaste Data – Hold / Hintergrundbeleuchtung (10) Spannungsdetektor-Sensor -10-...

  • Seite 12: Hinweise Zur Inbetriebnahme Des Gerätes

    4. Hinweise zur Inbetriebnahme des Gerätes Achtung! Messungen an Schaltungen mit hohen Spannungen (AC und DC) mit äußerster Vorsicht und nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Gerät nach Beendigung des Messbetriebes stets ausschalten. Das Messgerät verfügt über eine interne Abschaltautomatik die das Gerät automatisch ca.
  • Seite 13 4.2. Umschaltung von automatischer auf manuelle Bereichswahl Beim Einschalten Gerätes wird immer automatische Bereichswahl aktiviert. Die automatische Bereichswahl erleichtert den Messbetrieb und garantiert optimale Messergebnisse. Zur Umschaltung auf manuelle Bereichswahl wie beschrieben verfahren: 1. Taste RANGE drücken. Beim Drücken der Taste erlischt die Anzeige AUTO und der zuletzt gewählte Bereich bleibt weiterhin aktiviert.
  • Seite 14 5. Messbetrieb 5.1 Messwert-Haltefunktion Messwert-Haltefunktion ermöglicht "Einfrieren" eines Messwertes zur späteren Ablesung und Auswertung. Zur Aktivierung der Funktion wie beschrieben verfahren: 1. Prüfleitungen über die zu messende Schaltung bzw. das zu messende Bauteil anlegen. 2. Taste HOLD drücken. Der angezeigte Messwert wird "eingefroren"...
  • Seite 15 5.3. Gleichspannungsmessungen Achtung! Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen von der Messschaltung abziehen. Hohe Einschaltströme oder -spannungen könnten sonst u.U. das Messgerät beschädigen bzw. zerstören. 1. Funktionswahlschalter in Stellung " … " drehen. 2. Rote Prüfleitung an den V-/W-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
  • Seite 16 5.4. Wechselspannungsmessungen Achtung! Bei Messungen an 230-V Steckdosen ist äußerste Vorsicht geboten. Die Messspitzen der Prüfleitungen sind u.U. für einen einwandfreien Kontakt mit den Innenkontakten der Steckdose nicht lang genug und die LCD- Anzeige zeigt daher 0 V, obwohl eine Spannung von 230 V an der Steckdose anliegt.
  • Seite 17 5.5. Gleichstrommessungen Achtung! Gleichstrommessungen im 10 A-Bereich auf maximal 30 Sekunden beschränken. Längere Messzeiten in diesem Bereich können zur Zerstörung des Messgerätes bzw. zu Verletzungen führen. 1. Funktionswahlschalter in Stellung 10 A … drehen. 2. Rote Prüfleitung an den 10 A-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
  • Seite 18 5.7. Widerstandsmessungen Achtung! Nach Umschaltung des Multimeters auf die Widerstandmessfunktion angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen. Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In der Schaltung befindliche Kondensatoren vor der Messung unbedingt entladen.
  • Seite 19 5.8. Frequenzmessungen Zur Messung wie beschrieben verfahren: 1. Funktionswahlschalter in Stellung "Hz" drehen. 2. Rote Prüfleitung an den V-/-/Hz-Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen. 3. Prüfleitungen über das zu messende Bauteil bzw. die zu messende Schaltung anlegen.
  • Seite 20 5.10. Temperaturmessungen Achtung! Temperaturmessungen nur an spannungslosen Schaltungen bzw. Messobjekten vornehmen. Temperaturmessung wie beschrieben durchführen: 1. Adapter für Temperaturmessungen Eingangsbuchsen einstecken (+ an V/; - an COM - Eingang) 2. Temperaturfühler in den Adapter einstecken (auf korrekte Polarität achten!). 3. Messfühler auf die Oberfläche des zu messenden Bauteils aufsetzen Kontakt Stabilisierung Messwertanzeige...
  • Seite 21 5.11. Diodentestfunktion Die Diodentestfunktion ermöglicht die Bestimmung der Verwendbarkeit Dioden anderen Halbleiter-Elementen definierten Schaltungen, sowie die Bestimmung der Durchgängigkeit (Kurzschluss) und des Spannungsabfalls in Durchlassrichtung. Achtung! Vor Überprüfung der Diode Bauteil bzw. Schaltung unbedingt spannungslos schalten oder Diode aus der Schaltung auslöten. Zur Durchführung des Diodentests wie beschrieben verfahren: 1.
  • Seite 22 5.12. Durchgangsprüffunktion Achtung! Unter keinen Umständen Durchgangsprüfungen spannungs- führenden Bauteilen oder Schaltungen vornehmen. Zur Messung der Durchgängigkeit von Bauteilen wie beschrieben verfahren: 1. Funktionswahlschalter in Stellung " /*)))" drehen. 2. Rote Prüfleitung an den V-/-Eingang und schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen. 3.

  • Seite 23: Auswechseln Der Batterie

    6. Auswechseln der Batterie Bei ungenügender Batteriespannung leuchtet in der LCD-Anzeige das Batteriesymbol auf. Die Batterie ist dann baldmöglichst auszuwechseln. Achtung! Vor Abnahme des Batteriefachdeckels zum Auswechseln der Batterie Prüfleitungen von den Eingängen des Multimeters abziehen und Gerät ausschalten. Zum Auswechseln der Batterie wie beschrieben vorgehen: 1.
  • Seite 24 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batterieverordnung verpflichtet, unsere...

  • Seite 25: Auswechseln Der Sicherung

    7. Auswechseln der Sicherung Achtung! Vor Abnahme des Batteriefachdeckels zum Auswechseln der Sicherung Prüfleitungen von den Eingängen des Multimeters abziehen und Gerät ausschalten. Defekte Sicherung nur durch eine dem Originalwert entsprechende Sicherung ersetzen. Zum Auswechseln der Sicherung wie beschrieben vorgehen: 1.
  • Seite 26 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die im unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. © PeakTech® 03/2015 Pt/Po -25-...

  • Seite 27: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category III 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable...
  • Seite 28 Disconnect test leads or probe from the measuring circuit before switching modes or functions. Do not conduct voltage measurements with the test leads connected to the A- and COM-terminal of the equipment. To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any resistance measurements.
  • Seite 29 Periodically wipe the cabinet with a damp cloth and mid detergent. Do not use abrasives or solvents. The meter is suitable for indoor use only Do not store the meter in a place of explosive, inflammable substances. Opening the equipment and service – and repair work must only be performed by qualified service personnel Do not modify the equipment in any way -Measuring instruments don’t belong to children hands.-...
  • Seite 30 1.1. Input limits V DC or V AC 600 V DC/AC less than 10 Sek. 10 A AC/DC less than 30 sec. each 15 min. 10 A DC/AC (fused 10A / 600V - Fuse) Frequency 600 V DC or AC Resistance 600 V DC or AC , max.
  • Seite 31 1.2. Safety Symbols This symbol adjacent to another symbol, terminal or operating device indicates that the operator must refer to an explanation in the operating instructions to avoid personal injury or damage to the meter. This symbol advices the user that the terminals marked must...

  • Seite 32: Technical Data

    2. Technical Data 2.1. Specifications 3 5/6-digit LCD-display with max. display Display of 6000, automatic Polarity-display and Backlight. Overrange indicaton "OL" Battery symbol indicates low battery Low battery indication condition Measuring rate 2 times / sec. Auto power off about 15 min. Data Hold Relative Mode MIN / MAX - Mode...
  • Seite 33 2.2. Electrical Specifications DC Voltage Range Resolution Accuracy 600 mV 0,1 mV ± 0,5% rdg. + 2 dgt. 1 mV ± 1,2% rdg. + 2 dgt. 60 V 10 mV 600 V 100 mV 1000 V ± 1,5% rdg. + 2 dgt. Input Impedance: 8 M...
  • Seite 34 AC Current Range Resolution Accuracy 1 mA ± 3,0% rdg. + 5 dgt. 10 A 10 mA Overload protection: Max. Input Current: 10 A/600 V fuse 10 A DC/AC at 10 A-Input (10 A for max. 30 sec.). Frequency range: True RMS Measurement 50...60 Hz Resistance Range...
  • Seite 35 Capacitance Range Resolution Accuracy 40 nF 400 nF 0,1 nF ± 5,0% rdg. + 50 dgt. 4 µF 40 µF 400 µF 0,1 µF ± 5,0% rdg. + 5 dgt. 4000 µF µF Overload protection: 600 V DC/AC Temperature Range Resolution Accuracy -20...+760°C 1°C...
  • Seite 36 3. Controls and Jacks 3 5/6- digit LCD-Display Function - Switch V / Ohm / Hz / Cap (positive) Input-Jack COM-(negative) Input-Jack 10A-Input-Jack RANGE-Hold push button; diode/cont. select button LED for non-contact voltage detector MIN/MAX-Button Data – Hold – Button; backlight (10) AC voltage detector sensor -35-...
  • Seite 37 4. Operating instructions Warning! Risk of electrocution. High-voltage circuits, both AC and DC are very dangerous and should be measured with great care. 1. Always push the power pushbutton to the OFF position when the meter is not in use. This meter has Auto OFF that automatically shuts the meter OFF if 15 minutes elapse between uses.
  • Seite 38 4.2. Autoranging / manual range selection When the meter is first turned on, it automatically goes into Auto- Ranging. This automatically selects the best range for the measurements being made and is generally the best mode for most measurements. For measurement situations requiring that the range be manually held, perform the following: 1.
  • Seite 39 5. Measuring 5.1. Data Hold The data hold function allows the meter to "freeze" a measurement for later reference. 1. Press the "HOLD" button to freeze the display, the "HOLD" indicator will appear in the display. 2. Press the "HOLD" button to return to normal operation. 5.2.
  • Seite 40 5.3. DC Voltage measurements Caution: Do not measure DC voltages if a motor on the circuit is being switched ON or OFF. Large voltage surges may occur during the ON or OFF operations that can damage the meter. 1. Set the function switch to the "V …" position. 2.
  • Seite 41 5.4. AC Voltage measurements Warning: Risk of Electrocution. The probe tips may not be long enough to contact the live parts inside some 230 V outlets for appliances because the contacts are recessed deep in the outlets. As a result, the reading may show 0 volts when the outlet actually has voltage on it.
  • Seite 42 5.5. DC Current measurement Caution: Do not make current measurements on the 10 A scale for longer than 30 sec. Exceeding 30 sec. may cause damage to the meter and / or the test leads. 1. Insert the black test lead into the negative COM jack. 2.
  • Seite 43 5.7. Resistance measurements Warning: To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any resistance measurements. Remove the batteries and unplug the line cords. 1. Set the function switch to the "" position. 2.
  • Seite 44 5.8. Frequency measurement 1. Set the function switch to the "Hz" position. 2. Insert the black test lead into the negative COM jack and the red test lead into the positive Hz jack. 3. Touch the test probe tips to the circuit under test. 4.
  • Seite 45 5.10. Temperature measurements Warning: To avoid electric shock, disconnect both test probes from any source of voltage before making a temperature measurement. 1. Insert the adapter in the input socket (+ to V/and – to COM-socket) for temperature measurements. Insert the temperature probe into the temperature adaptor, making sure to observe the correct polarity.
  • Seite 46 5.11. Diode test Warning: To avoid electric shock, do not test any diode that has voltage on it. 1. Set the function switch to " " position. 2. Press the "RANGE" button until the " " symbol appears in the display.
  • Seite 47 5.12. Continuity check Warning: To avoid electric shock, never measure continuity on circuits or wires that have voltage on them. Set the function switch to the " / *))) " position. Insert the black test lead into the negative COM jack and the red test lead into the positive V/...

  • Seite 48: Replacing The Battery

    6. Replacing the battery Warning: To avoid electric shock, disconnect the test leads from any source of voltage before removing the back cover or the battery/fuse door. Disconnect the test leads from the meter. Open the battery/fuse door by loosening the screws on the battery/fuse door using a screw-driver.
  • Seite 49 Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return...

  • Seite 50: Replacing The Fuses

    7. Replacing the fuses Warning: To avoid electric shock, do not operate your meter until the battery / fuse door is in place and fastened securely. Disconnect the test leads from the meter and any item under test. Open the battery/fuse door by loosening two screws on the battery/fuse door using a screw-driver.
  • Seite 51 We recommend to calibrate the unit again, after 1 year. © PeakTech® 03/2015 Pt/Po. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
