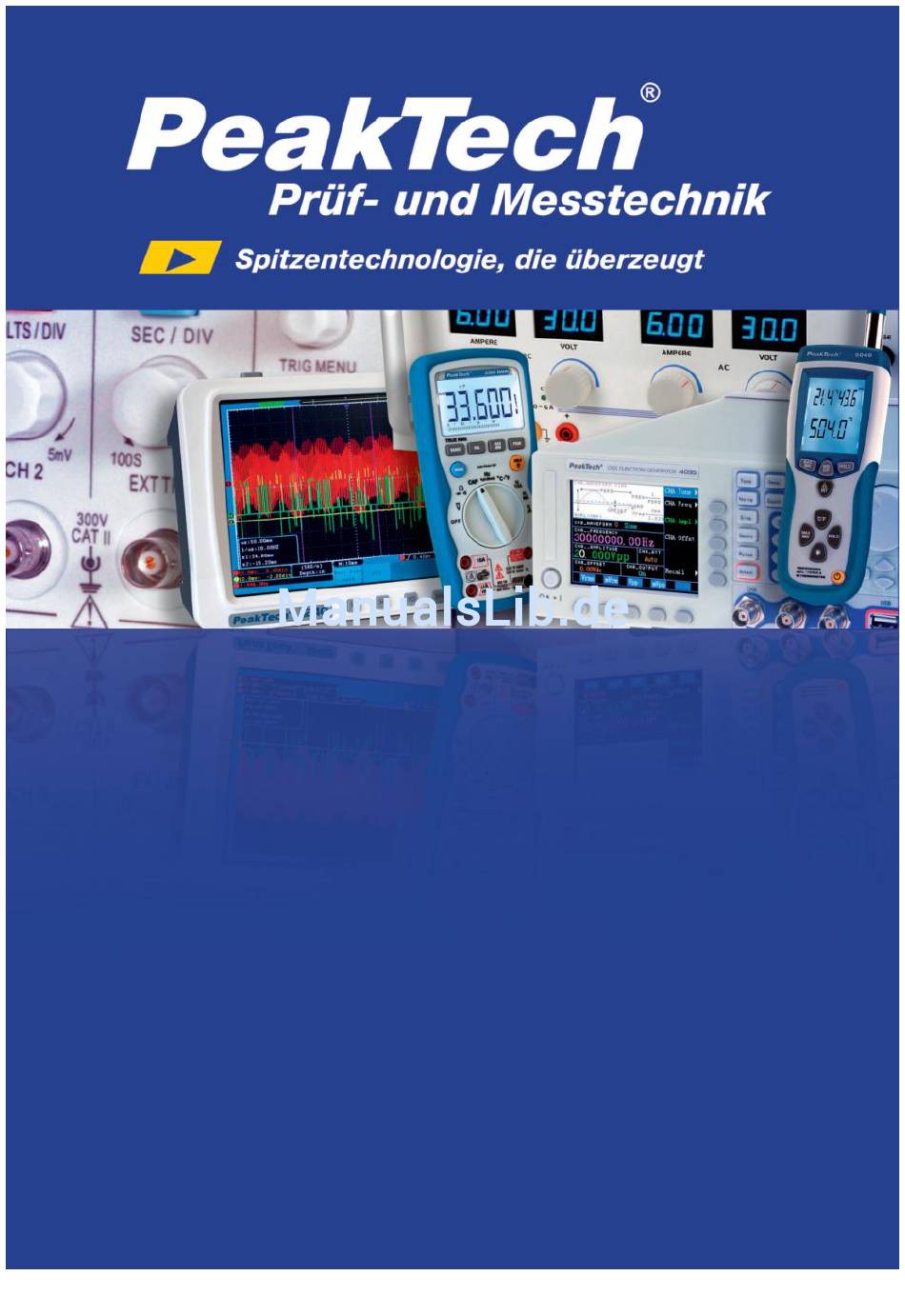

  • Seite 1 PeakTech 4090 ® Bedienungsanleitung / Operation manual Digital-Multimeter...

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). Überspannungskategorie I 600 V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. CAT III: Versorgung durch unterirdisches...
  • Seite 3 Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes. Gerät darf nicht unbeaufsichtigt betrieben werden. Das Multimeter ist ausschließlich für Innenanwendungen geeignet.

  • Seite 4: Vorbereitung Zur Inbetriebnahme Des Gerätes

    1.2. Sicherheitssymbole und Hinweise am Gerät 10 A Abgesicherter Eingang (FF10 A/690 V Sicherung) für Strommessungen im A-Bereich bis max. 10 A AC/DC. Im 10 A-Bereich Messvorgang auf max. 30 Sek. (unter Lastbedingungen) bzw. 15 Minuten (bei abgeschalteter Last) begrenzen. Eingang für Strommessungen bis max.

  • Seite 5: Technische Daten

    3. Technische Daten 3.1. Allgemeine Daten Anzeige 4 ½-stellige LCD-Anzeige mit einer maximalen Anzeige von 22000. Betriebstemperaturbereich 0°C ...+50°C; < 75 % RH Betriebstemperaturbereich +23°C  5°C für garantierte Genauigkeit Max. zul. Luftfeuchtigkeit max. Betriebshöhe ü. M. 2000 m Lagertemperaturbereich -20°C ...
  • Seite 6 3.3. Gleichspannung Bereich Auflösung Genauigkeit 0,01 mV ± (0,05% + 6 St.) Eingangsimpedanz: 220 mV Bereich: > 1000 MΩ anderen Bereiche: 10 MΩ Die oben genannte Genauigkeit wird von 0% bis 100% des Bereichs spezifiziert. 3.4. Wechselstrom Genauigkeit Bereich Auflösung 40 Hz ~ 100 Hz 100 Hz ~ 1 kHz 1 kHz ~ 5 kHz...
  • Seite 7 3.6. Widerstand Bereich Auflösung Genauigkeit Ω 0,01 Ω 2,2 KΩ Ω ± (0,1% + 10 St.) KΩ Ω KΩ Ω 2,2 MΩ Ω MΩ kΩ ± (1,5% + 10 St.) MΩ kΩ ± (2,5% + 5 St.) Die oben genannten Genauigkeiten sind von 0% bis 100% des Bereichs spezifiziert. Für Messungen im 220 Ω...
  • Seite 8 3.9. Lineare Frequenzmessung Range AC Empfindlichkeit (TRMS, sine wave ) 5 Hz- 10 kHz 10 kHz-100 kHz > 10 mV > 20 mV 2.2 V > 100 mV > 200 mV > > > 10 > 20 >100 µA > 10 µA* 2200 >...

  • Seite 9: Bedienelemente Und Anschlüsse Am Gerät

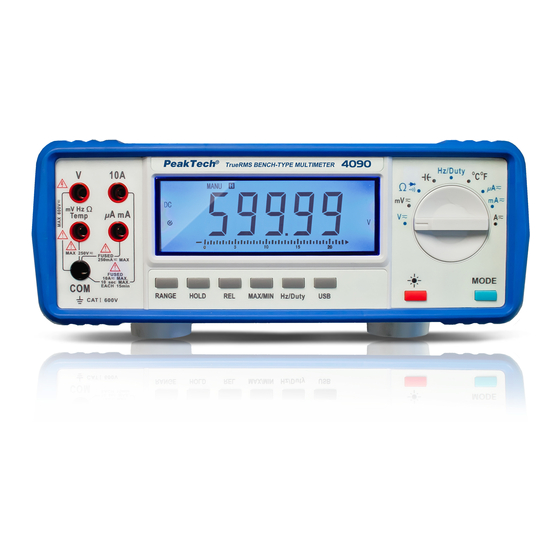

    4. Bedienelemente und Anschlüsse am Gerät Vorderansicht des Gerätes 10 9 1. V-Eingangsbuchse 2. 10A-Eingangsbuchse: Für Strommessungen >220mA bis 10A 3. µA/mA-Eingangsbuchse: Für Strommessungen bis 220mA 4. LCD-Anzeige 5. Funktions-/Bereichswahlschalter 6. MODE-Taste 7. Hintergrundbeleuchtungstaste 8. USB-Taste 9. Hz/Duty-Taste (Tastverhältnis) 10. Minimal- / Maximalwerthaltefunktion (MIN/MAX) 11.
  • Seite 10 Rückansicht des Gerätes Ein/Aus-Schalter Wahlschalter für Spannungsversorgung (AC/DC-Schalter): AC: Netzbetrieb DC: Batteriebetrieb Netzanschlussbuchse Gerätesicherung: 250mA/250V; 5x20mm...
  • Seite 11 5. Inbetriebnahme des Gerätes Dieser Abschnitt beschreibt die erforderlichen Aktionen und Funktionen der einzelnen Tasten. 5.1. Eingänge 10 A Eingang: Für AC/DC –Strommessungen bis 10 A. Gewünschte Messfunktion durch Drehen des Funktionswahlschalters auf A und mit MODE-Taste (DC A/AC A) anwählen. µA/mA-Eingang Für AC/DC Strommessungen bis 220 mA.
  • Seite 12 5.4.3. Relativwert-Messungen REL Die Relativwert-Messfunktion ermöglicht die Messung und Anzeige von Signalen bezogen auf einen definierten Referenzwert. Zur Umschaltung auf die Relativwert-Messfunktion und Eingabe des gewünschten Referenzwertes wie beschrieben verfahren: 1. Nehmen Sie die Messung Ihres Referenzwertes auf 2. Drücken Sie die REL-Taste 3.
  • Seite 13 Wahlschalter für Spannungsversorgung (AC/DC-Schalter): Wenn der Schalter in die Stellung "AC" gestellt wird, so wird das Gerät mit Netzspannung 230 V AC / 50Hz betrieben. Wenn der Schalter in Stellung "DC" gestellt wird, so wird das Gerät mit 6 x 1,5V (UM-2/LR14) Batterien betrieben, welche sich im Batteriefach des Gerätes befinden.
  • Seite 14 6.2. Wechselspannungen Achtung! Maximal zulässige Eingangsspannung von 600 V AC nicht überschreiten. Bei Nichtbeachtung besteht akute Verletzungsgefahr (u. U. Lebensgefahr) und/oder die Gefahr der Beschädigung interner Schaltkreise des Gerätes. Bei Spannungsmessungen in Schaltungen über 25 V AC Sicherheits- und Schutzvorschriften beachten (Verletzungsgefahr durch Stromschlag) ! 1.
  • Seite 15 4. Mit der MODE-Taste die gewünschte Funktion auswählen (AC oder DC). In der LCD-Anzeige leuchtet das entsprechende Funktionssymbol AC oder DC auf. 5. Abhängig von der zu messenden Stromstärke rote Prüfleitung an den µA/mA - oder 10 A- Eingang und schwarze Prüfleitung and den COM - Eingang des Gerätes anschließen. Bei unbekannter Stromstärke aus Sicherheitsgründen 10 A-Bereich wählen und bei entsprechender Messwertanzeige ggf.
  • Seite 16 3. Rote Prüfleitung an den mV/ - Eingang und schwarze Prüfleitung an den COM – Eingang des Gerätes anschließen. 4. Prüfspitzen über die zu messende Diode und Messwert in der LCD-Anzeige ablesen. Bei einwandfreien Dioden beträgt der Spannungsabfall in Durchlassrichtung ca. 1,25 V für Germaniumdioden bzw.
  • Seite 17 Zur Messung wie beschrieben verfahren: 1. Funktionswahlschalter in Stellung / schalten. 2. Taste „MODE“ drücken um auf Widerstandsmessung umzuschalten. 3. Rote Prüfleitung an den mV/ - Eingang und schwarze Prüfleitung an den COM – Eingang des Gerätes anschließen. 4. Prüfleitungen über den zu messenden Widerstand anlegen. 5.

  • Seite 18: Betrieb Des Multimeters Mit Einem Pc

    Hinweis: 1. Um große Messfehler zu vermeiden, einen Kondensator nicht messen, wenn dieser Kondensator parallel mit einer Schaltung verbunden ist. 2. Um die Genauigkeit bei der Messung von Kapazitäten zwischen 220µF und 20mF zu gewährleisten, benötigt das Gerät eine etwas längere Messdauer, um den Kondensator zu erfassen und somit das Aktualisieren der Messwerte relativ langsam ist.

  • Seite 19: Wartung Des Gerätes

    7.1. Installation der erforderlichen Software Mit dem Multimeter wird eine Software-CD zum Betrieb des Gerätes mit einem PC geliefert. Auf der CD befindet sich die Protokoll-Software. Die Software läuft unter Windows XP/VISTA/7/8-Systemen. Zur Installation wie beschrieben verfahren: PC einschalten und Windows starten. Programm-CD in das CD/DVD Laufwerk einlegen.
  • Seite 20 Achtung! Modifizierung der internen Schaltkreise oder Änderung am Aussehen oder der Bestückung des Multimeters haben automatischen Verlust der Herstellergarantie zur Folge. 8.1. Auswechseln der Sicherung Achtung! Vor Auswechseln der Sicherung Multimeter ausschalten und Prüfleitungen von den Eingängen abziehen. Defekte Sicherungen nur durch eine dem Originalwert und –abmessungen entsprechende Sicherung ersetzen.
  • Seite 21 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 03/2014/pt. -20-...

  • Seite 22: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 200/22/EC (CE-Marking). Overvoltage category I 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable equipment CAT III:...
  • Seite 23 Do not input values over the maximum range of each measurement to avoid damages of the meter. Do not turn the rotary function switch during voltage or current measurement, otherwise the meter could be damaged. Use caution when working with voltages above 35V DC or 25V AC. These Voltages pose shock hazard.

  • Seite 24: Preparation For Operation

    The max. voltage this meter can measure is 600 V DC/AC. 1000V Be exceptionally careful when measuring high voltages. Do not touch the terminals or test leads ends. Refer to the complete operating instructions. Both direct and alternating current Indicates protection class II; Double insulation CAT I Overvoltage category I 2.

  • Seite 25: Specifications

    3. Specifications 3.1. General Specifications Max. Display 22000 counts 4 1/2-digit LCD-Display 0° … +50°C; < 75% RH Operating temperature Temperature of guaranteed +23°C  5°C accuracy Max. relative humidity Altitude up to 2000 m Storage temperature -20°C ... + 60°C (14°F ... 122°F); < 75% RH Size 268 x 108 x 322 mm Weight...
  • Seite 26 3.3. DC Voltage Range Resolution Accuracy 0,01 mV ± (0,05% + 6 dgt.) Input Impedance: Range 220mV: > 1000M other Ranges: 10M The above accuracies are specified from 0% to 100% of range. 3.4. AC Current Accuracy Range Resolution 40 Hz ~ 100 Hz 100 Hz ~ 1 kHz 1 kHz ~ 5 kHz 220 µA...
  • Seite 27 3.6. Resistance Range Resolution Accuracy Ω 0,01 Ω 2,2 KΩ Ω ± (0,1% + 10 dgt.) KΩ Ω KΩ Ω 2,2 MΩ Ω MΩ kΩ ± (1,5% + 10 dgt.) MΩ kΩ ± (2,5% + 5 dgt.) The above accuracies are specified from 0% to 100% of range. For measurements in 220Ω...
  • Seite 28 3.9. Linear Frequency Range AC Sensitivity (TRMS, sine wave ) 5 Hz- 10 kHz 10 kHz-100 kHz > 10 mV > 20 mV 2.2 V > 100 mV > 200 mV > > > 10 > 20 >100 µA > 10 µA* 2200 >...

  • Seite 29: Front Panel Description

    4. Front Panel Description Fronz Side View 10 9 1. V-input socket 2. 10A- input socket: for measurements of >220mA up to 10A 3. µA/mA-input socket: for measurements up to 220mA 4. LCD-display 5. Function-/Range-selector 6. MODE-button 7. Button for backlight 8.
  • Seite 30 Rear Side View Power-Switch Power Supply Selector Switch (AC/DC-switch): AC: mains operation DC: battery operation Power socket Fuse holder (250mA/250V) -29-...
  • Seite 31 5. How to use the instrument This section describes the instrument and how to use it. For easy reference, each description is numbered and keyed to the illustration inside the front cover. 5.1. Input Terminals The following items describe the input terminals. 10 A: For current measurement (AC or DC) up to 10 A.
  • Seite 32 5.4.2. Relative Measurement (REL) The relative measurement feature lets you measure values relative to a reference value and then measure the difference between the actual value and the reference value. Follow the steps to set a reference value: 1. Take a reading of your reference value 2.

  • Seite 33: Making Measurements

    6. Making Measurements This section describes some common applications for your instrument and alert you to some considerations to keep in mind when making measurements. 6.1. Measuring DC Voltages Warning !! Do not try to measure a voltage greater than 600 Volts DC since it may damage your instrument and expose yourself to a severe to shock hazard.
  • Seite 34 Notes: Input impedance: 10 MOhm in parallel with less than 100 pF. The meters high input sensitivity produces a wandering effect, when the test leads are not connected to any circuit. This is normal and an accurate reading will appear, when you connect the test leads to a circuit to be measured.
  • Seite 35 6.4. Logic Frequency/Duty Ratio Measurement The frequency range is of 20 Hz ~ 220 MHz（V 3V), while the duty ratio measurement range being of 5% ~ 95%. And the measurement methods are as follows: Set Function-switch to the “Hz/duty” position. Insert the red testing line into the mV/Ω/Hz end and the black testing line into the COM end.
  • Seite 36 Press MODE-button to select continuity-function ( Plug the black test lead into the COM-terminal and the red test lead into the mV/-terminal. Remove power from the circuit. Connect the test lead tips to the object to be measured. Note: 1. The buzzer will sound, if the measured resistance from the components is below about 30 ohms. 2.
  • Seite 37 6.8. Capacitance measurements Caution! Turn off power and discharge the capacitor before attempting a capacitance measurement. Use the DCV function to confirm that the capacitor is discharged. 1. Set Function-Switch to the -| |- - position. 2. Insert red test lead to mV//Hz-input and black test lead to the COM-input. 3.
  • Seite 38 7. How to use the instrument with a PC 7.1. Connection of the instrument with a computer Follow these steps to connect the instrument to a computer: Connect the supplied USB Interface cable with the USB Port on the back side of the device. Start your computer and connect the interface-cable with a USB-Port.

  • Seite 39: Care And Maintenance

    8. Care and Maintenance Your instrument is a precise electronic device. Do not tamper with the circuit. To prevent electric shock hazard, turn off the power and disconnect the probes or connectors from the mains before removing the cabinet, if needed. 8.1.
  • Seite 40 We herewith confirm that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 03/2014/pt. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16   info@peaktech.de www.peaktech.de...
