Die Modulation Matrix
Die Mod Matrix ermöglicht das Routing von Mod(ulations) Quellen auf diverse Parameter im The NDLR.

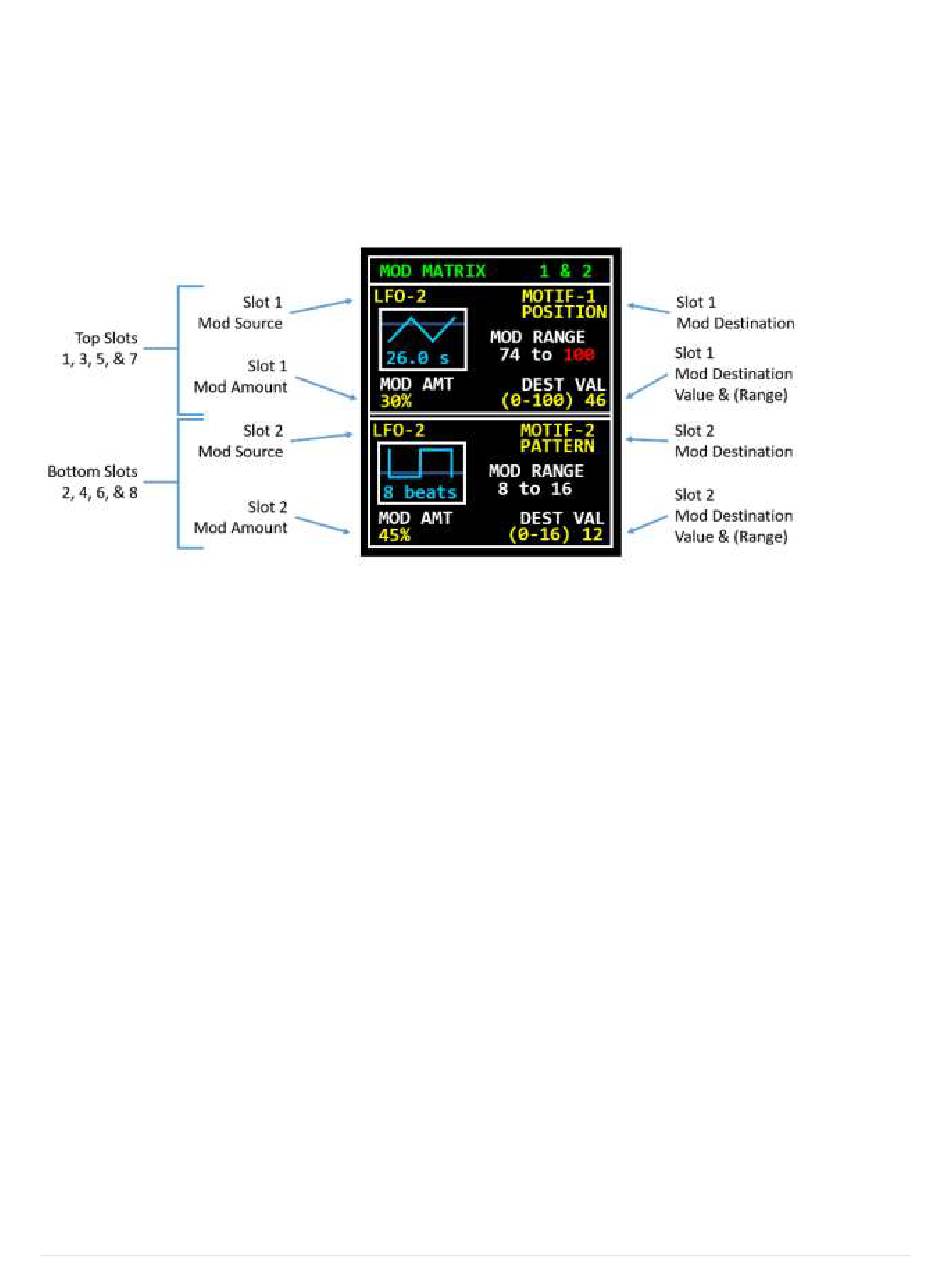

Sie ist in vier Menüs aufgeteilt, drücken Sie den Menü-Taster und drücken Sie auf die Encoder 1-4. Jedes
Menü verfügt über zwei Modulationsslots, einen oberen und einen unteren. Jeder Slot besteht aus vier
Parametern: Mod Source, Mod Destination, Mod Amount und der aktuelle Wert der Mod-Destination.
Verwenden Sie jeweils die beiden Drehencoder links und rechts, um Werte zu verändern.
Modulation Sources:
Es sind 12 Modulationsquellen verfügbar: LFO 1-3, Mod 1-5, MIDI Controller Inputs (Velocity,
Pitch Bend, Mod Wheel & After Touch). Im Detail...
3 LFOs:
Die 3 LFO's sind über das LFO-Konfigurationsmenü einstellbar, drücken Sie die Menü-
Taste und klicken Sie auf den Encoder oben rechts. Die LFO's 1 & 2 verfügen über drei
Einstellungen: Rate, Wave Shape und Probability.
Einstellungen: Rate und Wave Shape.
Rate: Asynchronous (0.4sec – 40sec) oder Synchronous (1 – 48 Beats).
Wave Shape: Sine, Triangle, Ramp, Saw Tooth, Square, Pulse (80/20), Random,
PATT (Pattern 1-40).
Sine ist bi-polar – Die Wellenform schwingt gleichmäßig um den Mod-
Wert über und unter dem Zielwert. Die Werte sind auf die für das Mod-
Ziel zulässigen Minimal- und Maximalwerte beschränkt.
Triangle, Ramp, Saw Tooth, Square & Pulse sind unipolar - sie
schwingen um den Mod-Wert über den Zielwert. Der obere Wert ist auf
die für das Mod-Ziel zulässigen Maximalwert beschränkt.
Der LFO 3 verfügt über zwei
