Conductive Labs The NDLR Bedienungsanleitung

Midi-sequenzer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung v1.8 FW 1.1.066

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Conductive Labs The NDLR

Inhaltszusammenfassung für Conductive Labs The NDLR

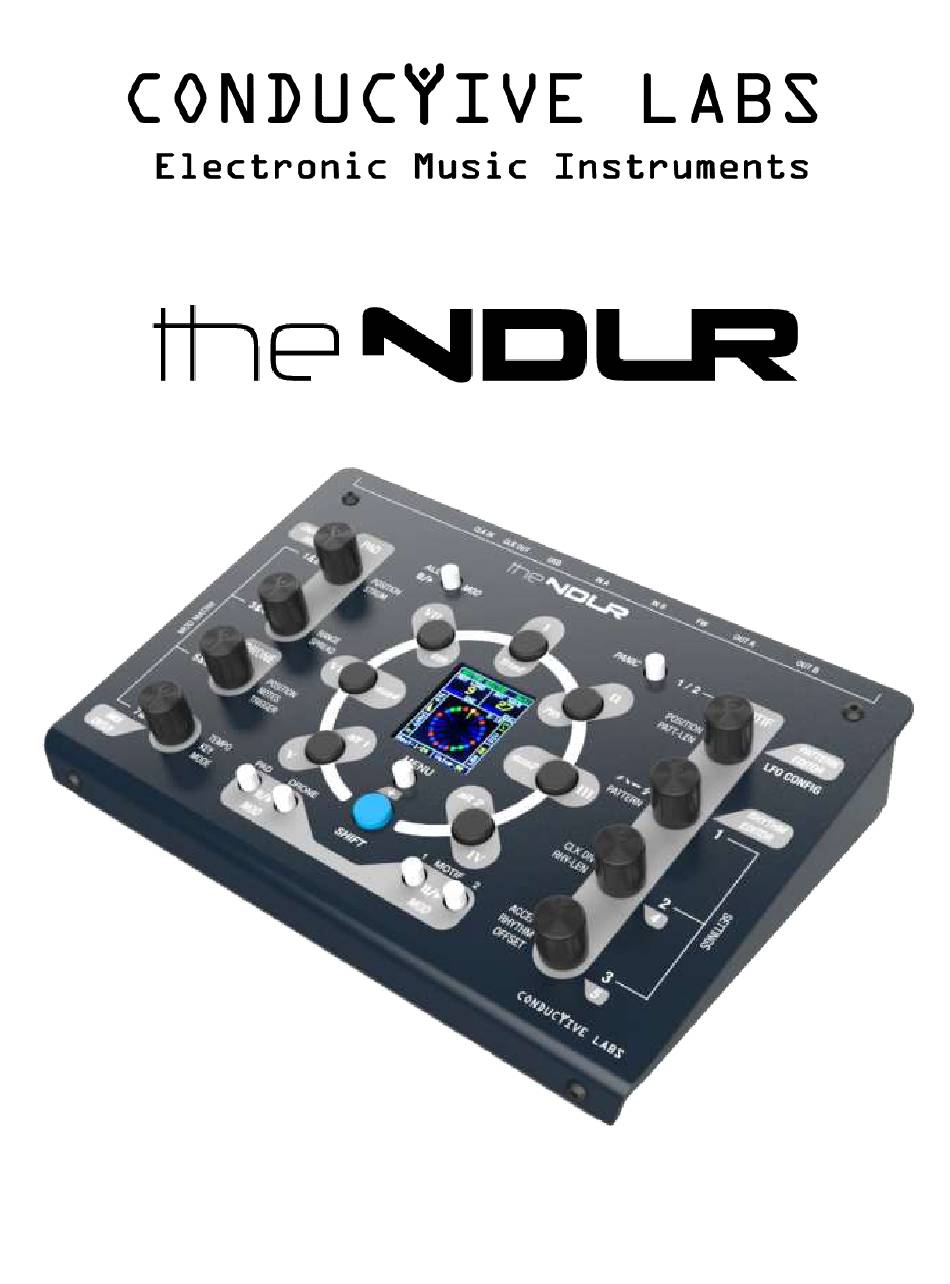

  • Seite 1 Bedienungsanleitung v1.8 FW 1.1.066...

  • Seite 2: Sicherheitshinweise

    7. Öffnen Sie das Gerät nicht und führen Sie keine Gegenstände in das Gerät ein, die einen Brand oder einen elektrischen Schlag verursachen könnten. 8. Kontaktieren Sie immer Conductive Labs LLC, wenn Sie ein Problem haben. Durch Öffnen und Entfernen der Gehäuse-Abdeckung erlöscht die Garantie.
  • Seite 3 Tests und Herausforderungen des The NDLRs ertragen haben. An das Team: Darryl McGee - The NDLR Design, PCB Layout und Hardware Design, Procurement, Web Site Dev & Assembly Steve Barile - The NDLR Design, Firmware und Hardware Design, Video Production, Graphic Design, Manual, &...
  • Seite 4 COPYRIGHT @ CONDUCTIVE LABS LLC 2018-2020. ALLE RECHTE VORBEHALTEN. Die gesamte Dokumentation, Bilder, Software, Firmware, User Interface, das Industriedesign und das Hardware-Design sind durch das Urheberrecht und internationale Verträge geschützt. Die Firmware ist lizenziert (nicht verkauft) und ihre Verwendung unterliegt einer Lizenzvereinbarung. Unbefugte Verwendung, Vervielfältigung oder Verbreitung des oben genannten Materials oder seiner Bestandteile...
  • Seite 5 5 | Seite...

  • Seite 6: Inhaltsverzeichnis

    Der Haupt-Bildschirm ........................... 15 Die zentralen Teilbildschirme (Center Sub Screens) ................17 Die Menüs ............................21 Editoren (Shift + Menu) ........................26 Die The NDLR-Setup-Beispiele ......................... 26 Anschlussmöglichkeiten mit Hardware-Synthesizern ................. 27 Anschlussmöglichkeiten mit Software-Synthesizern................30 MIDI Controller und MIDI Messages ....................32 External MIDI Clock &...
  • Seite 7 Tipps und Tricks ............................58 Anhang ..............................60 MIDI CC (Control Change) Implementierung ................60 Technische Daten ......................... 64 Ein sehr elementarer MIDI NoteOn/Off-Überblick ..............66 Wie der The NDLR Noten verarbeitet ..................67 7 | Seite...

  • Seite 8: Willkommen

    Ihren Synthesizern erstellen! Sie haben die Kontrolle, indem Sie sich Technologie zunutze machen, um Ihre klangliche Vielseitigkeit leichter zu visualisieren. Auf den folgenden Seiten finden Sie alle Informationen über den THE NDLR. Die The NDLR verfügt über mannigfaltige Details und bei all den Synthesizern, die Sie anschließen könnten, würde der Komplexitätsgrad einiger Setups über das hinausgehen, was in diesem Handbuch behandelt werden...

  • Seite 9: Kurzanleitung

    Oder schließen Sie den The NDLR über USB an Ihren PC an und öffnen Sie einen Soft-Synth. 3. Stellen Sie den MIDI-Kanal und -Port von Motif 1 am The NDLR (zu finden unter Settings 1 Menü) auf den gleichen MIDI-Kanal und -Port wie Ihren Synthesizer ein.

  • Seite 10: Produkteigenschaften

    • 9 Modulationsquellen - 3 LFOs + 5 Preset Modulatoren + MIDI In Mod Controls • 32 Modulationsziele - nahezu alle The NDLR-Parameter + 127 MIDI CC’s • Separate und globale On -/Off-Taster für jeden Modulations Slot aller 4 Parts •...

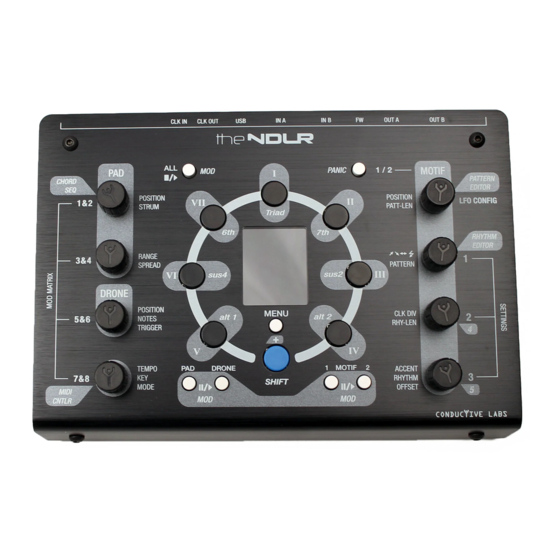

  • Seite 11: Hardware Übersicht

    Hardware Übersicht Lassen Sie uns alle Hardware-Bedienelemente durchgehen. Bedienelemente auf der Vorderseite Taster auf der Vorderseite Shift - Drücken des blauen Shift -Tasters in Verbindung mit anderen Tastern bietet zusätzliche Optionen, die im Folgenden erläutert werden. Die KURSIV beschrifteten Tasten auf dem The NDLR sind mit dem blauen Shift -Taster zu bedienen.

  • Seite 12: Die Chord-Taster (Akkord-Taster)

    Die Motif 1/2-Taster befindet sich über den rechtsseitigen Encodern. Die Chord-Taster (Akkord-Taster) Durch Drücken eines Chord-Tasters können jederzeit alle Noten, die der The NDLR für alle vier Parts aussendet, geändert werden. Die Akkordstufe (Chord Degree), die Tonalität (Sonority), der Name und der Typ werden direkt über den Anzeigen des Play/Pause-Status am unteren Rand des Bildschirms angezeigt.
  • Seite 13 Motif 2) automatisch geändert, so dass sie in die Tonart und den Modus für diesen Akkord passen. Da der The NDLR die Noten immer in der Tonart hält, klingen die Arpeggien leicht anders, wenn ein Akkord zwischen Dur und Moll wechselt. Das liegt daran, dass die Intervalle zwischen den Noten bei Dur- und Moll-Akkorden unterschiedlich sind.

  • Seite 14: Anschlüsse Auf Der Rückseite

    Anschlüsse auf der Rückseite USB (Typ B) Der The NDLR wird über einen USB-2.0-Anschluss vom Typ B mit Strom versorgt. Das mitgelieferte USB-Kabel kann an ein USB-Netzteil (nicht im Lieferumfang enthalten), an einem USB-Anschluss eines Computers, eines Tablets oder an ein USB-Batteriepack(Power Bank) angeschlossen werden.

  • Seite 15: Der Firmware Update-Taster

    FW-Taster (zwischen beiden MIDI-Buchsen). Der Bildschirm Der The NDLR verfügt über einen Farbbildschirm, auf dem Sie nicht nur sehen können, was Sie konfiguriert haben, sondern auf dem Sie sich auch in Echtzeit ein Bild vom Geschehen machen können. Im Folgenden werden wir durch alle Bildschirmkombinationen gehen, die Beschriftungen erklären und Erläuterungen...

  • Seite 16: Die Indikator-Pfeile

    Die oberen Reihen (Top Stripes) Am oberen Rand des Hauptbildschirms befinden sich 3 Streifen/Balken, die sich folgenden Parts zuordnen lassen: Motif 1, Pad und Motif 2. Die Breite des Balkens gibt die Anzahl der Noten an, die von diesem bestimmten Part gespielt werden. Die Position des Balkens zeigt die Oktave an, in der die Noten gespielt werden.

  • Seite 17: Die Zentralen Teilbildschirme (Center Sub Screens)

    Die Part Play/Pause-Indikatoren Am unteren Rand des Bildschirms befinden Play/Pause-Anzeigen für Pad, Drone, Motif 1 und Motif 2. Poly Chain Links neben den Play/Pause-Anzeigen befinden sich vier Punkte “::”. Jeder leuchtende Kreis zeigt die Anzahl der aufeinanderfolgenden MIDI-Kanäle an, auf denen die Pad-Noten gespielt werden. Dies kann im Settings 3 Menü...
  • Seite 18 • Drone Sub Screen – Dieser Bereich zeigt die Position der Drone-Note, die Tonhöhe und den Trigger an. Die oberste Reihe zeigt den aktuellen MIDI-Kanal an. Die nächste Reihe enthält eine Grafik mit fünf Kästchen, die fünf Oktaven entsprechen. Die dritte Reihe beinhaltet drei Kästchen, die angeben, welche Kombinationen von Noten gespielt werden: Grundton (Root), Quinte (5th) und Oktave.
  • Seite 19 • Tempo – Key – Mode Sub Screen – In diesem Bereich werden die Tonart, die Key/Mode- Noten und das Tempo (BPM) angezeigt. Die angezeigte Tonart und das Tempo entsprechen der Anzeige im Hauptbildschirmbereich. Der Mode-Name wird auf dem Hauptbildschirm neben Key (Tonart) angezeigt.
  • Seite 20 erscheint die Pattern-Nummer und eine Balkendiagramm-Darstellung der Notenwerte in diesem Pattern. Die Pattern-Takte werden ebenfalls hervorgehoben und können über Pattern Length verändert werden. Als nächstes folgt der Clock Divider (Taktteilung) "÷n" und der Offset. In der dritten Zeile erscheint die Rhythm-Nummer und eine Balkendiagramm- Darstellung der Beat Velocities, Pausen und gebundenen Notenwerte.

  • Seite 21: Die Menüs

    Die Menüs Um ein Menü aufzurufen, drücken Sie den MENÜ-Taster direkt unter dem Display. Um eines der acht Menüs auszuwählen, drücken Sie auf den Encoder (der auch ein Taster ist), der dem gewünschten Menü- Eintrag entspricht. Die Menüs sind entlang der Außenseite der Encoder aufgedruckt. Die linken vier Encoder entsprechen der Modulation Matrix.
  • Seite 22 LFO 1-3 – konfigurierbar im Menü "LFO CONFIG". MOD 1-5 – Preset Modulatoren (nicht veränderbar). MIDI INPUTS – Velocity, Pitch Bend, Mod Wheel, After Touch – eingehende MIDI Werte auf dem The NDLR Control MIDI-Kanal (Settings 3 Menü). Mod Destinations(Modulationsziele): KEY & MODE Chord - DEGREE &...
  • Seite 23 LFO Config – Encoder 5 LFO Konfiguration - Dieses Menü dient zur Einstellung der LFO- Werte Linke Seite: 1-3. LFO 1-3 Geschwindigkeiten können in Sekunden eingestellt werden, die NICHT mit dem Tempo synchronisiert sind, oder in Beats, die mit dem Tempo synchronisiert sind. Die verfügbaren nicht synchronisierten Geschwindigkeiten betragen 0,4s bis 4,8s (in 0,2s-Schritten), dann 5,0s bis 40,0s (in 1,0s-Schritten).
  • Seite 24 MIDI-Noten für das Pad zu senden. Rechte Seite: 1. MIDI-Kanal für die NDLR-Steuerung - eingehender MIDI-Kanal zur Steuerung des The NDLR mit CC-Meldungen und "NoteOn" (auf allen In-Ports). Diese werden normalerweise nicht zu den MIDI-Ausgängen gesendet. CC-Nachrichten für Chord Degree und Type, Key und Mode werden auf diesem Kanal (auf allen Ausgängen) gesendet, um...
  • Seite 25 Settings Menu 2/3 – Dieses Menü bezieht sich hauptsächlich auf Velocity-Parameter Linke Seite: 1. Humanize fügt der in der Accent-Option verwendeten Anschlagdynamik einige zufällige Variationen hinzu. 2. Clock In PPQ ist in der Version 1.0 auf 24 PPQ festgelegt. 3. Clock Out stellt die PPQ für die CV-Clock auf 1,2,4 und 24. 4.

  • Seite 26: Editoren (Shift + Menu)

    In diesem Abschnitt werden einige physische NDLR-Setups beschrieben. Diese Beispiele sollen nicht Anspruch auf Vollständigkeit erheben, sie sollen lediglich dabei unterstützen, wie man den The NDLR mit anderer Hard- und Software nutzen kann. Wenn Probleme auftreten, sollten Sie als erstes überprüfen,...

  • Seite 27: Anschlussmöglichkeiten Mit Hardware-Synthesizern

    Bevor wir anfangen, sie zu verkabeln, sollten wir klären: Welche Typen von Synthesizern funktionieren am besten für welchen Part? • In der Einarbeitungsphase mit dem The NDLR ist es eine gute Idee, einfache Patches mit einer kurzen Attack- und Release-Zeit zu verwenden. Auf diese Weise ist jede Note eindeutig zu hören. •...
  • Seite 28 Eine weitere Basis-Konfiguration besteht aus dem The NDLR und vier Hardware-Synths. Der The NDLR verfügt über zwei MIDI-Ausgänge. Schließen Sie also zwei Synthesizer direkt an jeweils einen Ausgang an und verbinden Sie dann den dritten und vierten Synthesizer über die MIDI-THRU-Anschlüsse der ersten beiden Synthesizer.
  • Seite 29 PAD-Part ermöglicht es multi- timbrale Synths (blau) zu verwenden, d.h. Synths, die mehr als einen Patch gleichzeitig spielen können. Zur Steuerung des The NDLR kann eine MIDI-Controller-Tastatur verwendet werden, die sich aber auch wie eine normale Tastatur verwenden lässt. Im Settings 1 Menü...

  • Seite 30: Anschlussmöglichkeiten Mit Software-Synthesizern

    Verwendung des "Lightning to USB-C Kable + Camera Adapter". Dieses Breakout-Kabel verfügt sowohl über einen USB-Anschluss (für den The NDLR) als auch über einen Stromanschluss, so dass sowohl das iPad als auch der The NDLR über ein Netzteil mit Strom versorgt werden können (unbegrenzte Zeit).
  • Seite 31 Es gibt eine ganze Reihe großartig klingender Softwaresynths für das iPad sowie Drum-/Rhythm- Maschines, sogar supercoole MIDI (CC)-Controller sind erhältlich. Der The NDLR unterstützt vier MIDI-Ports via USB. Dies macht es einfach, den The NDLR mit einzelnen Synths auf dem iPad zu verbinden, ohne dass eine virtuelle MIDI-Kanalaufteilung erforderlich ist.

  • Seite 32: Midi Controller Und Midi Messages

    Wiederholen Sie die obigen Schritte für Soft-Synths und stellen Sie die Instrumentenkanäle der DAW für MIDI-Port und Kanal ein und wählen Sie denselben MIDI-Port und Kanal am The NDLR (Settings 1 Menü ). Die Konfigurationen der einzelnen DAW- und Synthesizer-Plug-ins sind unterschiedlich.
  • Seite 33 – 6 , sus2 – sus4. Modus 3. The NDLR Set Key - ähnlich wie Modus 1, aber die Notengrade der The NDLR Set Key/Mode werden auf die Akkordgrade I-VII abgebildet. Zum Beispiel: In der Tonart "D"... wählt die auf dem Keyboard-Controller gespielte D-Taste den Akkordstufe I, die F#- Taste den Akkordstufe iii.

  • Seite 34: Transponieren Eingehender Noten Via Midi Controller

    Eingänge oder über den/die USB-Port(s) an. Als nächstes stellen Sie den MIDI-Controller-Kanal und 'KB Trans' (Settings 1 Menü) auf den gleichen MIDI-Kanal ein. Die The NDLR transponiert die eingehenden Noten von der Tonart 'C Dur' (weiße Tasten - C bis B) ausgehend in die Tonart und dem Mode, der im The NDLR eingestellt ist.

  • Seite 35: External Midi Clock & Stop/Start/Continue-Befehle

    External MIDI Clock & Stop/Start/Continue-Befehle MIDI Stop/Start/Continue (SSC) Befehle: Häufig senden Sequenzer und Arpeggiatoren MIDI- SSC-Befehle aus. Der The NDLR akzeptiert diese Befehle NUR auf dem MIDI 5 Pin-Port B und dem USB-Port 1, SSC-Befehle auf anderen Ports werden IGNORIERT. Dies ermöglicht eine gewisse Konfigurationsflexibilität ohne viele zusätzliche Menüeinstellungen.
  • Seite 36 "Aktiv" = blaue Play/Pausen-Anzeige. • Sobald der The NDLR einen Stop-Befehl erhält, stoppt er alle Parts, die gerade spielen, aber "de-aktiviert" diese NICHT, obwohl die Spiel-/Pausenanzeige der Parts schwarz angezeigt wird. Hinweis: Der The NDLR speichert die Position und den "aktiven" Status der Parts.
  • Seite 37 Noten nicht abgeschaltet werden. In diesem Fall verwenden Sie den Shift-PANIC-Taster, der alle Noten aller Kanäle und aller Anschlüsse ausschaltet. Wenn Sie den Panic-Taster verwenden, während der The NDLR spielt, spielt er einfach weiter und die hängenden Noten verschwinden sofort.

  • Seite 38: Beschreibungen Der Parts

    Beschreibungen der Parts Im Folgenden diskutieren wir jeden der vier Parts des The NDLR: Pad, Drone, Motif 1 & Motif 2 im Detail. Das Pad spielt alle Noten des Akkords an der ausgewählten Position und innerhalb des ausgewählten Bereichs. Eine geeigneter Synthesizerklang für den Pad-Part sind Streichersounds. Je länger die Attackphase des Patch ist, desto subtiler wird das Pad.
  • Seite 39 Range (Bereich) Die Anzahl der gespielten Pad-Note(n) kann von 1 bis 22 variieren. Die maximale Anzahl von 22 Noten kann je nach Tonart, Mode und Type variieren. Allerdings würde der Synthesizer eine 22-Noten-Polyphonie erfordern! Spread (Spreizung) Die Pad-Noten können gespreizt werden, um ein offeneres, weiteres "Voicing " zu spielen. Wenn 4 oder weniger Noten gespielt werden, werden die Noten immer in Terzen gestapelt.

  • Seite 40: Drone

    Drone Die Drone lässt sich zur Erzeugung lang anhaltender oder sich wiederholenden Töne oder Ton-Clusters einsetzen. Ein typischer Synthesizer-Patch für den Drone-Part wäre ein unendlich lang modulierter, sich entwickelnder Sound. Die drei Steuerungsmöglichkeiten für Drone sind Position, Notes und Trigger. Einstellungen MIDI Channel - es ist wichtig zu wissen, auf welche MIDI-Kanäle die Synths eingestellt sind.
  • Seite 41 (Kadenz) als Trigger ausgewählt wurde, werden die Note(n) im Kadenz Rhythmus erneut getriggert. Die Kadenz Rhythmen sind: no cadence - on one - on one & two - on one & three - on two & four - on one through four - on one of three - on one of five - down of one &...

  • Seite 42: Synchronisieren Der Motif-Parts

    Motif 1 & 2 Die Motifs könnte man als sequenzierte Arpeggien des The NDLR bezeichnen. Dies unterscheidet sich von einem Sequenzer dahingehend, dass die gespielten Noten aus einer Liste aufsteigender Noten auf der Grundlage des Akkords, der Tonart und des ausgewählten Modus stammen. Der Parameter Position wählt den Startpunkt in dieser Liste aus.

  • Seite 43: Clock Divide (Taktunterteilung)

    die 1. Note und die Noten, die höher als die letzte Note sind (basierend auf der Pattern-Länge), nicht mehr gespielt. Pattern Length (Pattern Länge) Dies entspricht der Anzahl der Noten, die ab der 1. Note des Patterns gespielt werden. Die Pattern-Länge kann bis zu 16 Noten betragen.
  • Seite 44 Rhythm Der Rhythm (Rhythmus) ähnelt einer Step-Sequenz, bei der jede Note auf einem bestimmten Taktschlag gespielt wird, wobei es sich um einen Takt mit anderen Clock Divider-Werten handeln kann. Jeder Schlag entspricht entweder einer Pause, einem Haltebogen oder einem Velocity Wert (1-127). Die gespielten Noten stammen aus der Patternliste. Wenn das Verhältnis von Noten zu Schlägen gleichmäßig teilbar ist, bleibt die Pattern-Liste an den Rhythmus "gebunden".

  • Seite 45: Tempo - Key - Mode

    Das Tempo kann nur im Internal-Clock-Modus eingestellt werden. Andernfalls fungiert es als Slave zu einem eingehenden Clock-Signal. HINWEIS: Wenn die Clock auf eine externe Quelle eingestellt ist und diese Quelle KEINE Clock-Impulse sendet, scheint der The NDLR nicht zu funktionieren.
  • Seite 46 Locrian, Gypsy Min, Harmonic Minor, Minor Pentatonic, Whole Tone, Tonic 2nds, Tonic 3rds, Tonic 4ths und Tonic 6ths. Halten Sie den blauen Shift -Taster gedrückt, während Sie den Encoder drehen - dies ändert den aktuellen Mode solange nicht, bis der blaue Shift -Taster losgelassen wird, obwohl der veränderte Mode auf dem Bildschirm angezeigt wird.

  • Seite 47: Die Modulation Matrix

    Die Modulation Matrix Die Mod Matrix ermöglicht das Routing von Mod(ulations) Quellen auf diverse Parameter im The NDLR. Sie ist in vier Menüs aufgeteilt, drücken Sie den Menü-Taster und drücken Sie auf die Encoder 1-4. Jedes Menü verfügt über zwei Modulationsslots, einen oberen und einen unteren. Jeder Slot besteht aus vier Parametern: Mod Source, Mod Destination, Mod Amount und der aktuelle Wert der Mod-Destination.
  • Seite 48 Random ist ein Zufallswert zwischen dem Zielwert und dem Mod-Wert. Der obere Wert ist auf den für das Mod-Ziel zulässigen Maximalwert beschränkt. PATT (Pattern 1-40) wird direkt aus den Pattern-Werten übernommen. Die Werte sind auf die für das Mod-Ziel zulässigen Minimal- und Maximalwerte beschränkt.
  • Seite 49 Pad: POSITION, RANGE, VELOCITY & ON/OFF Drone: POSITION, TYPE, TRIGGER & ON/OFF Motif (1 & 2): POSITION, PATTERN LENGTH, VARIANT, PATTERN, CLOCK DIVIDE, ACCENT, RHYTHM, VELOCITY, ON/OFF, VELOCITY LOW & HUMANIZE CC Meldungen 1-127 – In dieser Situation wird der Zielwert-Encoder verwendet, um für die ausgehenden CC-Message den MIDI-Kanal und -Port einzustellen.

  • Seite 50: Der Pattern Editor

    Mit jedem Tastendruck wird ein Step um eine Position verschoben und am Ende der voreingestellten Pattern Länge umbrochen. Hinweis: NoteOn-Befehle müssen auf dem MIDI Control Channel des The NDLR (Settings 1 Menü) an einem beliebigen Anschluss (5-polig oder USB) empfangen werden.
  • Seite 51 Hier sind noch einige Details, die sich "hinter den Kulissen“ abspielen, wie die Pattern-Nummern den spezifischen Notennummern zugeordnet werden. Die The NDLR hat die gesamte Musiktheorie im Griff, und die Taster und Encoder ermöglichen es Ihnen, sich frei auszudrücken. In der Tabelle unten sind in der oberen Reihe die CHORD-Patternummern aufgeführt, in der mittleren Reihe die Notenwerte, sofern ein...
  • Seite 52 Step (Select) – Encoder 4 Um einen bestimmten Step zu bearbeiten, drehen Sie Encoder 4 und die gelb markierte Auswahl bewegt sich entlang der Steps. Die ausgewählte Step-Nummer wird unten in der Anzeige im Kästchen Step angezeigt. (Beispiel 4/5 = Step#/PatternLen). Verwenden Sie denValue Encoder 8, um die Höhe (Notenwert) für jeden Step zu ändern.

  • Seite 53: Der Rhythm-Editor

    Länge einstellen. Die Ping-Pong's und die Zufallsvariationen beeinflussen ebenso die Notennummer. Wenn ein Beat aus einem Rest (Pause) besteht, wird er nicht zu den Beats gezählt. Alle Taster des The NDLR können im Rhythm-Editor verwendet werden, einschließlich der Akkord-Grade und -Typen und der Auswahl des Motifs.
  • Seite 54 Save Rhythm (Speichern eines Rhythm) – Encoder 5 Rhythm können mit dem Encoder 5 gespeichert werden. Die ersten 20 Rhythm sind unveränderlich und die zweiten 20 sind überschreibbar. Zum Speichern eines Rhythm drehen Sie Encoder 5, um den Rhythm Speicherplatz (21-40) auszuwählen, halten Sie dann den blauen Shift- Taster gedrückt und drücken Sie Encoder 5.

  • Seite 55: Der Chord-(Akkord-)Sequencer

    Sections (Sektionen). Es sind acht Section Slots vorhanden, jeder verfügt über zwei Parameter: Name der Section (A,B & C) und Anzahl der Wiederholungen (0-8). Der The NDLR kann 5 Akkordsequenzen (1- 5) laden und speichern und verfügt über eine eingebaute leere Akkordsequenz (0).

  • Seite 56: Die Midi Controller

    CC#7, Pan auf CC#10, Filter Cutoff auf CC#74 und Filter Resonance auf CC#71. Diese lassen sich nicht bearbeiten und einige Synths reagieren nicht auf diese Parameter und Adressen des MIDI-Standards. Da der The NDLR beim ersten Betätigen eines Reglers die Ausgangswerte des Zielsynths nicht abfragen kann, kann...
  • Seite 57 Volume MIDI Controller Pan MIDI Controller Filter MIDI Controller “NDLR Part” x4 MIDI Controller Um die benutzerdefinierten CC-Attribute zu bearbeiten, rufen Sie zunächst einen der vier MIDI-Controller-Bildschirme auf. Für jeden NDLR-Part gibt es einen solchen: Pad, Drone, Motif1 & Motif2. Drehen Sie Encoder 5, um den Bildschirm 'Cntlr Editor' zu öffnen.

  • Seite 58: Tipps Und Tricks

    TIP: MIDI Out ist NICHT dasselbe wie MIDI Thru, es sei denn, es gibt im Synthesizer eine Einstellung, die dies ermöglicht. 3. Wenn man sich zum ersten Mal mit dem The NDLR vertraut macht, ist es ratsam, zunächst nur einen Part (Pad, Drone oder Motif) zur gleichen Zeit auszuprobieren, der an einen Synth mit einem Patch angeschlossen ist, der über einen sehr kurzes Attack und Release verfügt (wie ein...
  • Seite 59 Noten hängen bleiben, wenn MIDI-Clock-Tick-Meldungen während der Wiedergabe aussetzen. 2. "Scharfschalten" der Parts - Wenn der The NDLR so konfiguriert ist, dass er eine externe Clock von einem MIDI-Controller wie dem Arturia BeatStep Pro oder KeyStep empfängt, schalten Sie zunächst die Parts, die Sie spielen möchten, durch Drücken des Play/Pause-Tasters scharf.

  • Seite 60: Anhang

    Anhang A. MIDI CC (Control Change) Implementierung ALLGEMEIN Target Range Range Description (Dec) (Hex) 0x1A Chord Degree I, II, III, IV, V ,VI & VII 0x1B Chord Type Triad, 7 , sus2, alt1, alt1, sus4 & 6 NoteOn Chord Degree Weiße Tasten werden den Chord Degrees zugeordnet: I-VII Noten Eingehend auf dem NDLR ‘Control’...
  • Seite 61 Target Range Range Description (Dec) (Hex) 0x12 Pad MIDI Channel 1-16 MIDI Channel 0x13 Pad MIDI Port All Ports(1), MIDI USB 1-4 (2-5), 5-Pin MIDI A-B (6-7) 0x1C Pad Position 1-100 0x1D Pad Strum None, 1/32, 1/16, 1/8T, 3+1/8T, 1/8 & 3+1/8 0x1E Pad Range 1-100...
  • Seite 62 Motif 1 Target Range Range Description (Dec) (Hex) 0x16 Motif 1 MIDI 1-16 MIDI Channel Channel 0x17 Motif 1 MIDI Port All Ports(1), MIDI USB 1-4 (2-5), 5-Pin MIDI A-B (6-7) 0x23 Motif1 Position 1-10 0x24 Motif1 Pattern 1-16 Number of notes played from the Pattern starting at #1 Length 0x25 Motif1 Variation –...
  • Seite 63 Motif 2 Target Range Range Description (Dec) (Hex) 0x18 Motif2 MIDI 1-16 MIDI Channel Channel 0x19 Motif 2 MIDI Port All Ports(1), MIDI USB 1-4 (2-5), 5-Pin MIDI A-B (6-7) 0x2B Motif2 Position 1-10 0x2C Motif2 Pattern 1-16 Anzahl der Noten des gespielten Patterns, beginnend bei #1 Length 0x2D Motif2 Variation –...

  • Seite 64: Technische Daten

    Geeignete USB-Stromversorgungen: PCs (aber vielleicht keine älteren Laptops mit Niederspannungs-USB), ein hochwertiges USB-Telefonladegerät oder einen USB-Akku. • Ein USB-Kabel ist im Lieferumfang des The NDLR mit inbegriffen. Sie können, je nach Bedarf, längere oder kürzere Kabel mit USB-A-zu-USB-B-Anschlüssen optional erwerben.
  • Seite 65 • 1x Clock Out 1/8 Zoll Klinkenbuchse. • 1x Clock In 1/8 Zoll Klinkenbuchse. 65 | Seite...

  • Seite 66: Ein Sehr Elementarer Midi Noteon/Off-Überblick

    Gegensprechanlage) angeschlossen werden, und sowohl die 4 'Parts' des NDLR als auch die Synthesizer müssen auf die gleichen MIDI-Kanäle (die Raumnummern) eingestellt werden. Wenn Sie den Play-Taster drücken, sendet der The NDLR die Liste der NoteOns und NoteOffs über die MIDI-Kabel an die Synths. 66 | Seite...

  • Seite 67: Wie Der The Ndlr Noten Verarbeitet

    Wie der The NDLR Noten verarbeitet 67 | Seite...
  • Seite 68 68 | Seite...
  • Seite 69 69 | Seite...
