Verwandte Anleitungen für Conductive Labs MRCC
Inhaltszusammenfassung für Conductive Labs MRCC

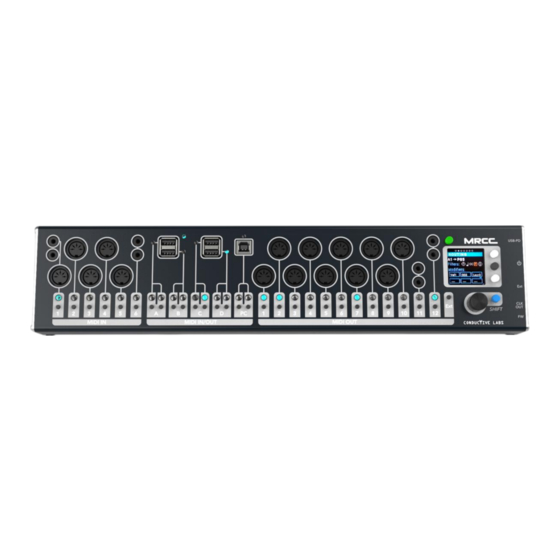

- Seite 1 CONDUC IVE LABS Electronic Music Instruments MIDI ROUTER CONTROL CENTER Bedienungsanleitung ab FW v1.1.020...
- Seite 2 7. Öffnen Sie das Gerät nicht und stecken Sie keine Gegenstände in das Gerät, die einen Brand oder elektrischen Schlag verursachen könnten. 8. Wenden Sie sich immer an Conductive Labs LLC, wenn Sie ein Problem haben. Wenn Sie die Abdeckung öffnen und entfernen, erlischt Ihre Garantie.
- Seite 3 3 | Seite...
- Seite 4 über die Irrungen und Wirrungen des MRCC, ertragen mussten. An das Team: Darryl McGee - The MRCC Design, PCB Layout und Hardware Design, Procurement und Web Site Dev Steve Barile - The MRCC Design, Firmware und Hardware Design, Video Production, Graphic Design und Handbuch Jesse Johannesen –...
- Seite 5 COPYRIGHT @ CONDUCTIVE LABS LLC 2021. ALLE RECHTE VORBEHALTEN. Die gesamte Dokumentation, die Bilder, die Software, die Firmware, die Bedienoberfläche, das Industriedesign und das Hardwaredesign sind durch das Urheberrechtsgesetz und internationale Verträge geschützt. Die Firmware wird lizenziert (nicht verkauft) und ihre Verwendung unterliegt einer Lizenzvereinbarung.
- Seite 6 Unsere Anwälte sind jetzt schon überglücklich und wünschen Ihnen einen schönen Tag. Page...
- Seite 7 7 | Seite...
-
Seite 8: Inhaltsverzeichnis
Menü- und Navigationstaster ......................20 Encoder-Taster ..........................21 Shift-Taster (Umschalttaste) ......................21 Stand-By-Taster ..........................21 MRCC Remote Routing-Taster “Y”...................... 21 MRCC SIDE PANEL-Taster ........................23 Netzschalter ............................23 Firmware (FW)-Taster ........................23 USB HOST UND PC PORT STATUS LEDS ....................24 USB Type B PC Port .......................... - Seite 9 Edit Labels-Unterseite........................47 MIDI Monitor-Unterseite ........................49 Play Notes-Unterseite ........................50 Gear Search-Unterseite ........................50 Settings-Seite ............................ 51 MRCC Setup Beispiele ........................... 54 Hardware-Anschlüsse ........................54 Tipps und Tricks ............................ 55 Anhang ..............................57 Optionale MIDI-Fernbedienungen (DIES IST KEIN ETHERNET!) ............ 57 MIDI Implementierung: CC (Control Change) &...
-
Seite 10: Einleitung
Vielen Dank, dass Sie sich für den Kauf des MRCC von Conductive Labs entschieden haben! Einleitung Mit dem MRCC von Conductive Labs können Sie Ihre Controller mit einem Tastendruck zu Ihren Synthesizern routen; das MRCC muss zur Konfiguration nicht an einen PC angeschlossen werden. Dank der vier USB-Host-Anschlüsse können Sie all die coolen USB-Only-MIDI-Controller (USB MIDI Class... -
Seite 11: Kurzanleitung
Kurzanleitung 1. Bringen Sie die Adapterstecker entsprechend für Ihr Land an. Stecken Sie den MRCC-Netzteil in eine Steckdose. Stecken Sie das USB-C-Ende des Stromkabels in die seitlich angebrachte MRCC USB-C-Buchse des Geräts. Schalten Sie das MRCC ein. Der OLED-Startbildschirm sollte angezeigt werden und die LEDs sollten mit einer kurzen prismenförmigen Lichtshow aufleuchten. -
Seite 12: Produktübersicht
Port- und/oder Routing-Filter (Clock, Note, CC, Prog Change, Stop/Start/Continue) • Sechs Routing-Modifier-Typen (Kanal, Velocity, CC, KB Range, Random & Transpose) • Extras: MRCC-Clock und Arpeggiatoren • Presets für das Routing (128), Extras Presets (30) und Sys Settings Presets (5) •... -
Seite 13: Nützliches Midi-Basiswissen
NÜTZLICHES MIDI-BASISWISSEN MIDI wurde hauptsächlich von einem Mann namens Dave Smith erfunden, der hauptsächlich durch die Prophet-Synthesizer berühmt geworden ist, den ersten Synths mit digitalen Steuerung, die zudem polyphon waren und über Presets verfügten. Eines der ursprünglichen Ziele von MIDI war es, dass die Tastatur eines Synthesizers die Sound-Engine eines zweiten Synthesizers spielt. - Seite 14 HOST nicht! Daher gibt es in der Musikwelt nicht sehr viele USB-HOSTs. Mit dem MRCC werden viele dieser Probleme gelöst. Trotzdem behandelt das MRCC die 5-Pin-Kabel ein wenig anders als USB-Kabel. Das USB-Kabel wird sowohl als Eingangs- als auch als Ausgangsanschluss behandelt, und jeder Anschluss hat zwei physische Taster.
-
Seite 15: Die Grundlagen - Port-Routing
DIE GRUNDLAGEN - PORT-ROUTING 5 Pin Port Routing Die grundlegenden Verwendung des MRCC besteht im Routing von Eingangsports auf Ausgangsports. Dazu wählen Sie einfach einen beliebigen In-Port und leiten ihn dann durch Auswahl eines oder mehrerer Out-Ports weiter. Wenn Sie einen In-Port wählen, leuchtet die LED grün, Out-Ports leuchten blau. - Seite 16 Das MRCC kann MIDI-Befehle von jedem In-Port zu jedem Out-Port leiten und filtern, unabhängig vom Port-Typ: 5-Pin, USB HOST oder USB DEVICE über ein beliebiges "virtuelles Kabel". Wir wissen, dass dies ein wenig mehr Komplexität mit sich bringt, aber es macht das MRCC unabhängig von einem PC, um Routings zu erstellen.
-
Seite 17: Remote Routing (Ab Fw 1.1.020)
In-Port 5 (grün), Out-Port PC (schwach blau) und Out-Port 8 (hell blau). Remote Routing (ab FW 1.1.020) Wenn ein MRCC Remote7 angeschlossen ist oder zwei MRCCs miteinander verbunden sind, können Sie Routings vornehmen, indem Sie zunächst den In-Port auswählen (wie zuvor) und dann den "Y" Taster drücken und gedrückt halten, um einen Remote-Out-Port auszuwählen. - Seite 18 18 | Page...
- Seite 19 19 | Seite...
-
Seite 20: Die Mrcc-Taster
Menü- und Navigationstaster Das MRCC verfügt über zwei Menüebenen. Eine Reihe von Kreisen am oberen Rand des Bildschirms zeigt das Menü der obersten Ebene an, etwa so: “ ”. Eine zweite Reihe von Kreisen wird auf dem Titelbereich jeder Bildschirmseite für das Menü... -
Seite 21: Encoder-Taster
Shift + Eingabetaste (nur Routing-Seite) - löscht alle Filter und Modifierfelder Stand-By-Taster Wenn Sie den grünen Stand-by-Taster für ca. 2 Sekunden gedrückt halten, wird das MRCC in den Stand- by-Modus versetzt. Dieser Modus schaltet die LEDs, den OLED-Bildschirm, die MRCC-Clock und die Arps aus, stoppt den gesamten MIDI-Nachrichtenverkehr und schaltet optional (Menüeinstellung) alle an den... - Seite 22 22 | Page...
-
Seite 23: Mrcc Side Panel-Taster
MRCC-Firmware-Updates erhalten Sie auf ConductiveLabs.com. Detailierte Anweisungen zum Laden der Firmware finden Sie auf der Download-Seite. Die Firmware Update Software muss auf einem Computer (Windows, Mac oder Linux) ausgeführt werden. Das MRCC muss mit einem USB-Kabel an den PC-Port angeschlossen werden. -
Seite 24: Usb Host Und Pc Port Status Leds
Wenn ein USB-Gerät mehr Strom benötigt, als mit USB 2.0 geliefert werden kann, leuchtet die Anzeige gelb. Ziehen Sie das USB-Gerät ab, wenn die gelbe LED aufleuchtet, und schalten Sie das MRCC erneut ein, um den Anschluss wieder zu aktivieren. -
Seite 25: Mrcc-Seiten
MRCC-Seiten Übersicht der Seiten Das MRCC-Display verfügt über ein 1,5-Zoll-OLED mit einer Auflösung von 127x127 Pixeln. Es ist sehr scharf und gut lesbar, ohne sichtbare Qualitätsverluste bei hohen Betrachtungswinkeln. Das Display kann im Menü Settings gedimmt werden. Diese Einstellung wird gespeichert und bleibt für eine spätere Verwendung erhalten. -
Seite 26: Die Activity-Seite
Die Activity-Seite Diese Seite bietet eine Übersicht über alle MIDI-Meldungen, die das MRCC durchlaufen. Die Zeilen und Spalten der Seite... jede Zeile steht für einen Eingang und jede Spalte für einen Ausgang. Die ersten sechs Reihen (zwei Dreiergruppen) sind die 5-Pin-In-Ports. Die nächsten vier Reihen sind die USB HOST-In-Ports und die unterste Reihe ist der USB DEVICE-In- Port. - Seite 27 Activity Screen – USB Host “A” Activity Screen – USB “PC” Virtual Virtual Ports. (B,C & D werden Ports nicht angezeigt) Wenn MIDI-Befehle eintreffen, zeigt ein grünes Dreieck auf die Zeile des Eingangsports. Handelt es sich bei dieser MIDI-Meldung um eine "Clock"-Meldung, wird sie als rotes Dreieck dargestellt. Dies ist sehr praktisch, um zu erfahren, woher die Nachrichten kommen.
-
Seite 28: Die Routing-Seite
Drehen des Encoders scrollen Sie durch die gerouteten Out-Ports. Der auf der Seite angezeigte Anschluss wird zum ausgewählten Out-Port, und alle Bildschirmfelder werden für dieses spezifische Routing aktualisiert. Beachten Sie beim Blättern durch die Out-Ports, dass nur ein MRCC-LED-Out-Port hell leuchtet, nämlich der soeben selektierte. Alle anderen Out-Ports sind gedimmt. Sie können auch einen Out-Port wählen, indem Sie einfach einen schwach gedimmten Out-Port-Taster drücken. - Seite 29 Rechts neben der In/Out-Port-Anzeige befindet sich der Bereich für Echtzeit-MIDI-Informationen. Wenn MIDI-Meldungen durch das MRCC für dieses spezielle Routing kommen, können Sie sehen, um welchen Kanal und welche Art von Meldung es sich handelt. In einigen Fällen werden weitere Informationen wie die CC-Nummer usw.
- Seite 30 Beispiel: Wenn einer Ihrer USB-Keyboard-Controller darauf besteht, eine Clock zu senden, und Sie dies nicht deaktivieren können, gehen Sie zum ersten Symbol in der Reihe, dem Clock Symbol, drücken Sie den schwarzen Enter-Taster oder drehen Sie den Encoder, um das Symbol rot zu schalten und die eingehenden Clock-Nachrichten zu filtern.
-
Seite 31: Port Filter-Seite
Port Filter-Seite MIDI-Message-Filter können auf drei Arten angewendet werden: Basierend auf dem Routing (see Routing Filters), dem eingehenden Port unabhängig vom Ziel und dem ausgehenden Port unabhängig von der Quelle. In-Port Filter-Unterseite Filtert MIDI-Nachrichten, die von einem bestimmten Eingangsport kommen, unabhängig von den Zielen. Sie möchten vielleicht alle CC- Befehle von einem Keyboard-Synthesizer filtern und nur die Note On/Off Befehle durchlassen. -
Seite 32: Modifier (Mods)-Seite
Modifier (MODS)-Seite Es stehen sieben verschiedene MOD-Typen zur Verfügung: 1. Channel Mapping 2. Velocity Scaling 3. CC Scaling und Mapping 4. Keyboard Ranges (Layering und Splitting) 5. Alter (Random & Probability) 6. Transpose 7. Channel to Port Mapping (es gibt keine Bildschirmeinstellungen für diesen Modus) Channel Map (Chan Map) [Ch1-6]-Unterseite Dies ist der Modifier, der die Neuzuordnung von MIDI-Message-Kanälen ermöglicht. - Seite 33 Nummer des Ch Out zu gelangen. Die Nummer wird unterstrichen. Verwenden Sie den Endlosregler, um durch die Auswahlmöglichkeiten zu blättern. 33 | Seite...
-
Seite 34: Velocity Scaling [Vel1-6]-Unterseite
Velocity Scaling [Vel1-6]-Unterseite Dies ist der Modifier, der die Skalierung der eingehenden Velocity(Anschlagdynamik) auf die ausgehende Velocity ermöglicht. Durch die Skalierung der Anschlagdynamik können Sie eine "Untergrenze (floor)" und "Obergrenze (ceiling)" festlegen und den Anschlagdynamikbereich "komprimieren" oder "erweitern". Die eingehende Velocity für Floor bedeutet, dass jede eingehende Velocity unterhalb dieses Wertes diesem Wert entspricht, dasselbe gilt für die Ceiling. - Seite 35 gelangen. Die Nummer wird unterstrichen. Verwenden Sie den Endlosregler, um durch die Auswahlmöglichkeiten zu blättern. 35 | Seite...
-
Seite 36: Cc Scaling Und Mapping [Cc1-6]-Unterseite
CC Scaling und Mapping [CC1-6]-Unterseite Dies ist der Modifier, der die Zuordnung der eingehenden CC-Nummer (und der Velocity) zu einer beliebigen ausgehenden CC-Nummer ermöglicht. Skaliert auch den eingehenden CC-Wert auf den ausgehenden CC-Wert. Durch die Skalierung eines Wertes lassen sich eine "Untergrenze" und eine "Obergrenze"... -
Seite 37: Channel Layers (Splits Und Layers) [Lyr1-6]-Unterseite
Outbound CC Value Min (Tabstopp) Wählen Sie den CC-Eingangswert 0-127. Jeder eingehende CC-Wert, der unter diesem Wert liegt, wird mit diesem Wert gleichgesetzt. Verwenden Sie die Taster Up/Dn, um zum Value Out Min-Wert zu gelangen, der Wert wird unterstrichen dargestellt. Verwenden Sie den Endlosregler, um durch die Auswahlmöglichkeiten zu blättern. -
Seite 38: Alter [Alt1-6]-Unterseite
Note Range Min (Tabstopp) Bestimmt die niedrigste Note des Bereichs. Die Noten sind beschriftet und können von # (um einen Halbton erhöht) oder b (um einen Halbton erniedrigt) gefolgt werden, dann von einer Zahl, die die MIDI- Oktave angibt, z. B. C#3. Beachten Sie, dass die mit 1-11 bezeichneten Noten die Noten der -1 Oktave sind. - Seite 39 Alter Variation (Tabstopp) Es stehen 6 Variationen von Alter #1- #6 zur Verfügung. Verwenden Sie die Taster Up/Dn, um zur Variation-Nummer zu gelangen. Die Nummer erscheint unterstrichen. Verwenden Sie den Endlosregler, um durch die 6 Variationen zu blättern. Src Ch (Tabstopp) Wählen Sie bei MIDI-Source-Kanal "any"...
-
Seite 40: Transpose [Tp1-6]-Unterseite
Transpose [TP1-6]-Unterseite Dies ist der Modifier, der das Transponieren aller eingehenden Noten ermöglicht. Alter Variation (Tabstopp) Es stehen 6 Transpose-Variationen #1- #6 zur Verfügung. Verwenden Sie die Taster Up/Dn, um zur Variation-Nummer zu gelangen. Die Nummer erscheint unterstrichen. Verwenden Sie den Endlosregler, um durch die 6 Variationen zu blättern. - Seite 41 Beispiel: Wenn Sie ein Routing haben (z.B. In-Port 3 -> Out-Port 7) und es gibt eingehende MIDI- Nachrichten auf den Kanälen 6, 7 und 8, werden nur MIDI-Nachrichten auf Kanal 7 gesendet. Diese werden dann auf Kanal 1 / Out-Port 7 gesendet. Über den Out-Port 7 werden keine anderen Nachrichten gesendet.
-
Seite 42: Extras-Seite
Clock aktiviert ist, und leuchten rot, wenn dies nicht der Fall ist. Die Out-Port-Taster (und LEDs) werden verwendet, um das Ziel-Routing der MRCC-MIDI-Clock-Befehle einzustellen. Es gibt auch einen analogen Clock-Out-Anschluss an der Seite des MRCC, der 0-5 V (oder 0-12 V, siehe Settings 2) mit einer PPQ-Rate taktet. -
Seite 43: Program Change-Unterseite
(TBD) MRCC Arpeggiator-Unterseite Dies ist das Extra, das die 6x Arpeggiatoren steuert. Da es sich um ein "Extra" handelt, sind die MRCC- Port-Routings oder Clock-Routings NICHT mit den Quell- und Ziel-Ports/Kanälen des Arp verbunden. Wenn es Ports/Kanäle gibt, die auf denselben Synthesizer wie das Arp-Ziel geroutet sind, kann es zu doppelt getriggerten Noten kommen. - Seite 44 Auswahlmöglichkeiten zu blättern. Clock Source (Tabstopp) Bestimmt die Clock Quelle: “Int” (MRCC Clock) oder jeder In-Port (1-6, A(1-4)-D(1-4), PC(1-12)). Wenn die Source Clock aktiv ist, leuchtet die Beschriftung der Source Clock grün und ein kleines Ziffernblattsymbol wird angezeigt. Verwenden Sie die Taster Up/Dn, um zu den Clock Source- Einstellungen zu gelangen, die Auswahl wird unterstrichen dargestellt.
- Seite 45 Source Port (Tabstopp) Bestimmt den Source Port: (1-6, A(1-4)-D(1-4), PC(1-12)). Verwenden Sie die Taster Up/Dn, um zu den Source Port-Einstellungen zu gelangen, die Auswahl wird unterstrichen dargestellt. Verwenden Sie den Endlosregler, um durch die Auswahlmöglichkeiten zu blättern. Source Chan (Tabstopp) Bestimmt den MIDI Source Channel: 1-16.
-
Seite 46: Tools-Seite
Tools-Seite Zu den Tools des MRCC gehören die Funktionen Load/Save, Assign Label, Edit Labels, MIDI Monitor, Play Notes, und Play Notes to Ports. Load/Save-Unterseite Dies ist das Werkzeug zum Speichern und Laden der Voreinstellungen für das MRCC. Die Presets speichern alle Parameter der Routing-, Modifier-, Extras- und Label-Zuweisungen. Es stehen 127 Presets zur Verfügung. -
Seite 47: Assign Labels-Unterseite
Bestimmt den In-Port: (1-6, A(1-4)-D(1-4), PC(1-12)) oder Out-Port: (1-12, A-D, PC(1-12)) durch Drehen des Encoders (Shift + Encoder geht schneller). Beachten Sie, dass die MRCC-LEDs hellviolett leuchten, um Sie daran zu erinnern, dass Sie den Assign-Port auch durch Drücken der MRCC In/Out-Port-Tasten auswählen können und nicht die eigentlichen Port-Routings ändern. - Seite 48 HINWEIS: Diese Seite dient nur der Eingabe, für die Zuweisung der Anschlussbezeichnungen gibt es einen separate Seite. Port (Tabstopp Auswahlliste) Auswahl des zu bearbeitenden Labels: Verwenden Sie die QWERTY- Tastatur, um das Label zu bearbeiten. Mit der Back-Space-Taste wird der letzte Buchstabe des Labels entfernt.
-
Seite 49: Midi Monitor-Unterseite
MIDI Monitor-Unterseite Dies ist der Ort, an dem Sie die ausgehenden MIDI-Befehle beobachten können. Hinweis: Eingehende Nachrichten werden NICHT angezeigt. Wenn keine Routings vorhanden sind, werden auch keine MIDI- Meldungen angezeigt. Das Format ist: nn i->o MsgType d:data1.data2 Beispiel: 23 2->11 On d:3:127 = Line 23 –... -
Seite 50: Play Notes-Unterseite
Play Notes-Unterseite Dieses Tool spielt Noten auf einem oder mehreren der drei Portbereiche wie 5-Pin, USB Host & USB Device auf allen Kanälen ab. Der Port, an dem die Note abgespielt wird, wird durch eine gelb blinkende LED oberhalb der In/Out-Port-Taster angezeigt. Start Test (Tabstopp Taster) Play/Pause einer einzelnen Note an allen ausgewählten Ports auf allen 16 Kanälen. -
Seite 51: Settings-Seite
Settings-Seite In den MRCC-Einstellungen lassen sich globale Parameter für den MRCC festlegen. Diese Einstellungen werden im "Onboard"-Speicher des MRCC gespeichert, NICHT auf der SD-Karte. Settings Page1/4-Unterseite Einstellungen: MRCC-Control Port und Channel, Steuerung der Helligkeit der LEDs und des OLED- Bildschirms des MRCC. - Seite 52 Verwenden Sie den Encoder oder den schwarzen Enter-Taster, um die Auswahl zu verändern. Enable Remote7 (Tabstopp) (Y/N), um die Remote7 Hardware Extension Box über die RJ45-Buchse an der Seite des MRCC zu aktivieren. Wenn eine Verbindung hergestellt wurde, leuchtet das Symbol “=Y” in der oberen rechten Ecke des Bildschirms auf.
- Seite 53 If X Arp Panic (Tabstopp) Dieses Feld ist ein Y/N-Umschalter (Standard = J). Wenn ein Arp ausgeschaltet wird, sendet das MRCC die Meldung "All Notes Off" an den Port, an den der Arp Noten gesendet hat. Dies schaltet alle Noten aus, die zum Zeitpunkt der Unterbrechung "On"...
-
Seite 54: Mrcc Setup Beispiele
MRCC Setup Beispiele In diesem Kapitel werden einige physische MRCC-Konfigurationen erläutert. Diese Beispiele erheben keinen Anspruch auf Vollständigkeit, sollen aber einige der häufigsten Anwendungsmöglichkeiten vom MRCC in Verbindung mit anderer Hardware und Software aufzeigen. Hardware-Anschlüsse Hier ist ein Beispiel für eine typische Konfiguration. Es gibt Controller, die an die In-Ports angeschlossen werden, Synthesizer, die an die Out-Ports angeschlossen werden, und einen PC, der an den PC-Port angeschlossen wird. -
Seite 55: Tipps Und Tricks
LED leuchtet), um die Uhr an diesen Port zu senden. MRCC Arpeggiator Der Arp kann extern gesteuert werden, indem CC-Befehle über den MRCC MIDI Control Port und Channel an das MRCC gesendet werden. Einzelheiten zur MIDI-Implementierung finden Sie im Anhang. - Seite 56 56 | Page...
-
Seite 57: Anhang
Anhang A. Optionale MIDI-Fernbedienungen (DIES IST KEIN ETHERNET!) Das MRCC kann über die RJ45-Buchse an der Seite des Geräts erweitert werden. “=Y”. Der Anschluss an die Geräte erfolgt über ein abgeschirmtes Kabel der Kategorie 5 (oder höher) mit abgeschirmten Steckern (kein Crossover). Wir haben bis zu ~50' (15m) lange Kabel getestet. Die RJ45-Steckverbinder müssen eine Metallabschirmung haben, die mit einer Abschirmung (Drahtseil) im Kabel verbunden ist. - Seite 58 MRCC-to-MRCC + Remote7-Verbindung Es ist möglich, sowohl eine MRCC-zu-MRCC-Verbindung als auch eine Remote7-Verbindung herzustellen. Dazu ist ein spezieller RJ45-"Splitter" erforderlich, bei dem auf der MRCC-zu-MRCC-Seite des Splitters nur die Anschlussstifte 4 und 5 (mittleres Kabel) vorhanden sind und alle Anschlussstifte auf der Remote7-Seite vorhanden sind.
-
Seite 59: Midi Implementierung: Cc (Control Change) & Program Change
B. MIDI Implementierung: CC (Control Change) & Program Change Rufen Sie die Setting Seite 1 im MRCC auf, um einzustellen, an welchem Port und auf welchem Kanal CC- und Program Change-Meldungen empfangen werden sollen. CC (Dec) Target Bereich Range Description... -
Seite 60: Midi Message Filtering Details
C. MIDI Message Filtering Details MRCC MIDI Message Beschreibung Actual Filtered MIDI Message Values Filter Categories 240 (0xF0, B1111 1000) Timing Clock 24PPQ Clock Clock messages 241 (0xF1, B1111 0001) MIDI Time Code Quarter Frame 8 (0x8n, B1000 nnnn) Note Off 9 (0x9n, B1001 nnnn) Note On Notes, Pitch Bend, &... -
Seite 61: Mrcc Spezifikationen
Spannungsabfall kommen. Je länger das USB-Kabel ist, desto größer ist der Abfall. USB-Geräte an den Host-Anschlüssen funktionieren unter 4,75 V möglicherweise nicht richtig. Das MRCC funktioniert möglicherweise nicht korrekt unter 4,5 V DC, gemessen an den USB-Host-Anschlüssen. - Seite 62 10x MIDI 5-Pin DIN Outputs 4x MIDI 1/8” TRS Outputs (MIDI Type A and B) • 1x MRCC Remote (RJ45) connector – NOT ETHERNET. Nur zur Verwendung mit • Zubehör von Conductive Labs. 1x CV Clock Output 1/8” TS jack (erfordert ein TS-Monokabel, kein TRS-Stereokabel).
