POSIROT
EX
®
Bedienungsanleitung
Montage
(Fortsetzung)
6
MAN-PRAS-EX-D-13

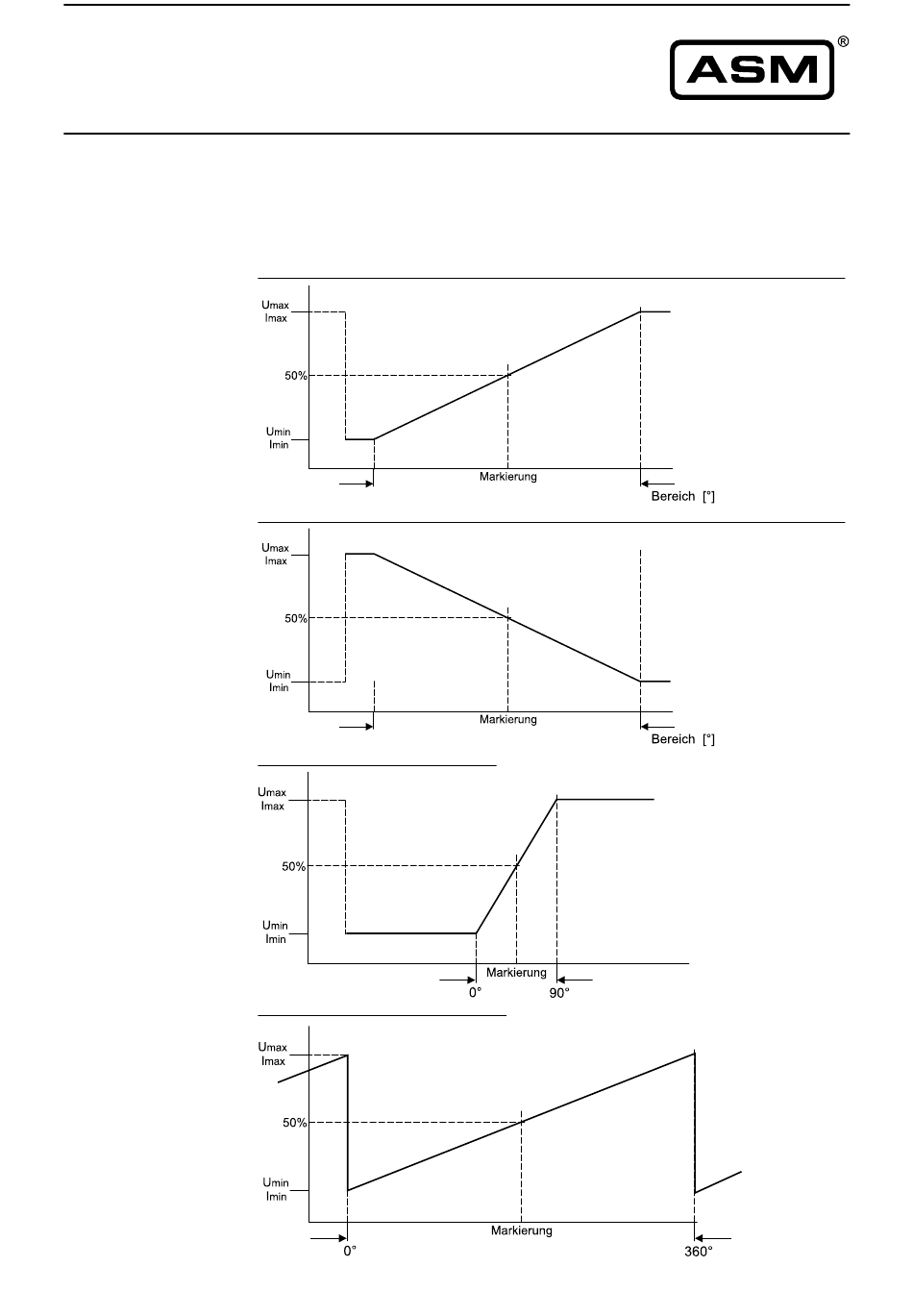

Referenzposition
Referenzmarken an Sensorgehäuse, Positionsmagnet und Welle erleich-
tern die Ausrichtung. Stimmen beide Markierungen überein, steht das
Ausgangssignal auf 50%.
Kennlinie rechtsdrehend ansteigend (CW), Sicht auf die Messfläche/Welle
Kennlinie linksdrehend ansteigend (CCW), Sicht auf die Messfläche/Welle
Beispiel für Winkelbereich 90°
Beispiel für Winkelbereich 360°
Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de
ASM GmbH
