POSIROT
EX
®
Bedienungsanleitung

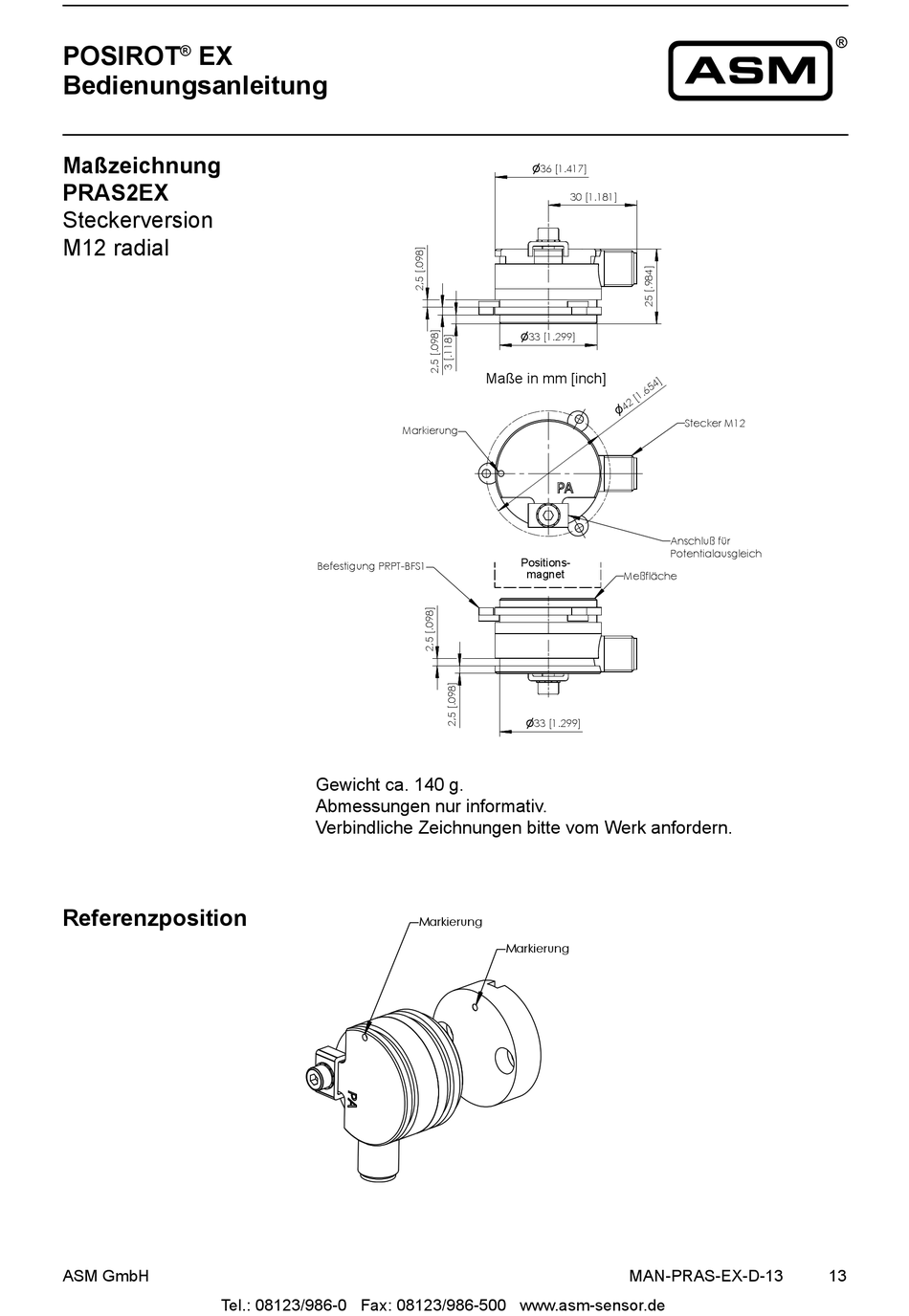

Maßzeichnung
PRAS2EX
Steckerversion
M12 radial
Referenzposition
Markierung
Markierung
ASM GmbH
Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de
Maße in mm [inch]
Markierung
Befestigung PRPT-BFS1
Gewicht ca. 140 g.
Abmessungen nur informativ.
Verbindliche Zeichnungen bitte vom Werk anfordern.
Markierung
36 [1.417]
30 [1.181]
33 [1.299]
Anschluß für
Potentialausgleich
Positions-
Positions-
magnet
magnet
Meßfläche
33 [1.299]
Markierung
MAN-PRAS-EX-D-13
Stecker M12
13
