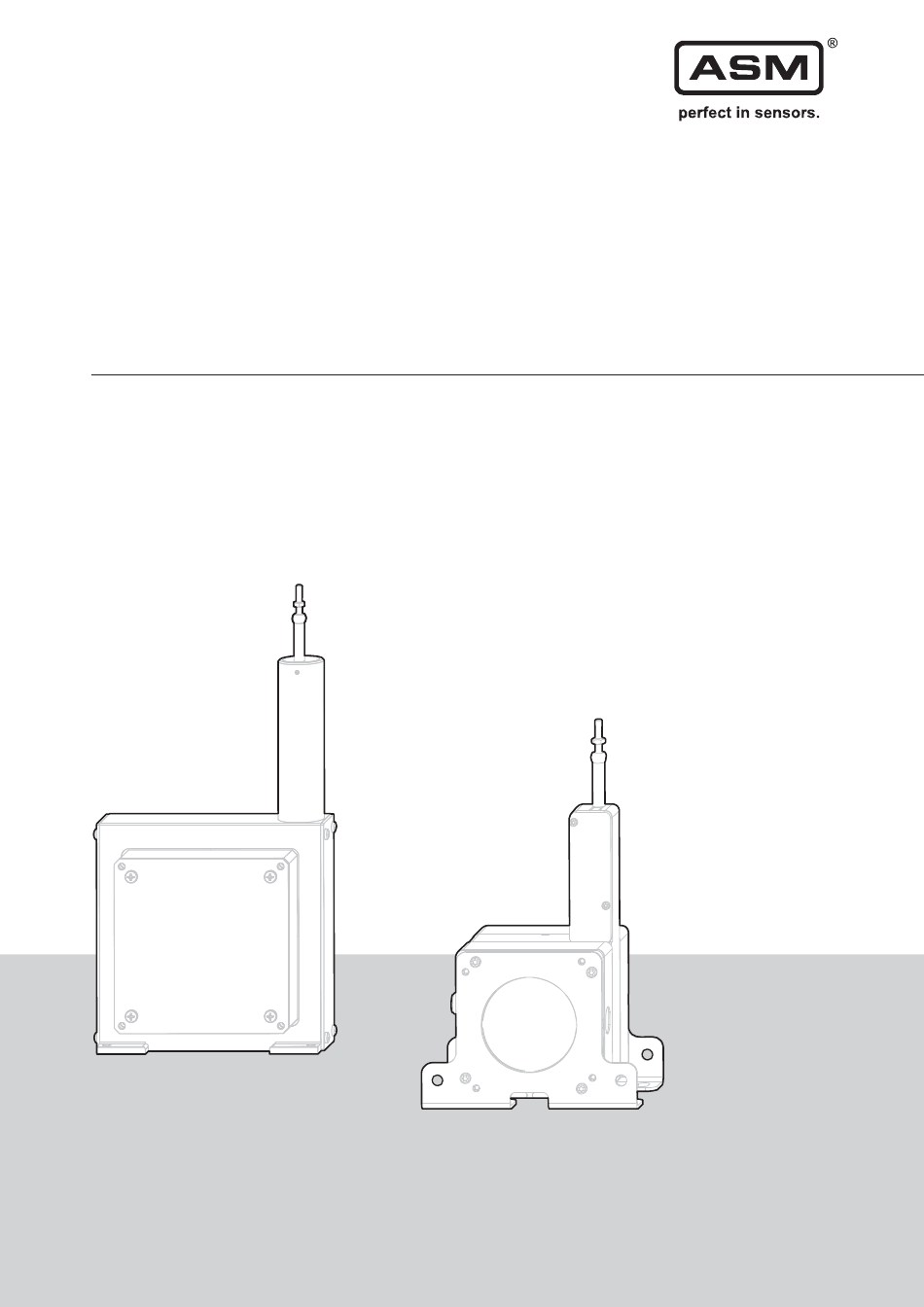

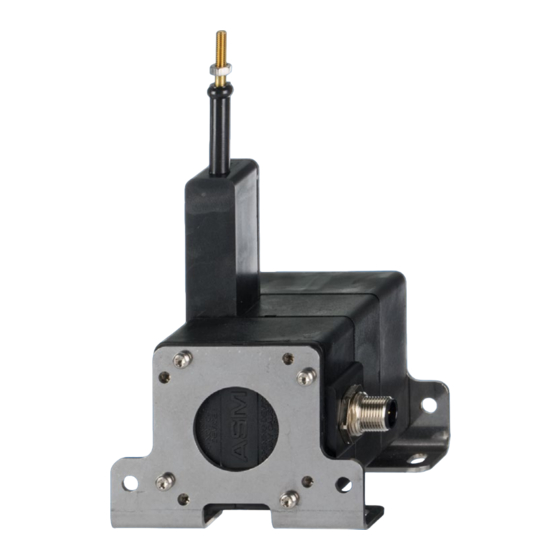

- Seite 1 ® posiwire WST-Serie Kombinierte Weg- und Neigungssensoren Montage- und Bedienungsanleitung Vor Montage und Inbetriebnahme sorgfältig lesen und aufbewahren!
- Seite 2 © ASM Automation Sensorik Messtechnik GmbH, 2019 Alle Rechte vorbehalten. Am Bleichbach 18 - 24 85452 Moosinning Deutschland...
-
Seite 3: Inhaltsverzeichnis
3.3 Arbeitstemperatur ......................... 17 4 Instandhaltung und Entsorgung ................18 4.1 Instandhaltung und Beseitigung von Störungen ................18 4.2 Entsorgung ........................... 18 5 Spezifikation der Ausgangsarten ................19 5.1 Messsignal und Messbereich ....................... 19 5.2 Digitale Schnittstelle CANopen ....................20 Version 2.0.0 www.asm-sensor.com... -
Seite 4: Sicherheitshinweise
Die Missachtung der folgenden Hinweise kann zu Fehlfunktionen, Sach- und Personenschäden führen und entbindet den Hersteller von der Produkthaftung. Sicherheitsvorschriften • Nationale Sicherheitsvorschriften sind zu beachten! Pos : 9 /########### Seitenumbr uc h ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com... -
Seite 5: Allgemeine Sicherheits- Und Warnhinweise
Messseil nicht unkontrolliert rücklaufen lassen. • Messseil nicht über den Bereich hinaus ausziehen. Fehlfunktion durch Anlagerung von Schmutz am Messseil • Messseil nicht ölen oder fetten Pos : 12 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com... -
Seite 6: Bestimmungsgemäße Verwendung
Pos : 16 /Bedienungs anl eitungen/Posi wire/Liefer umfang @ 2\mod_1415609118551_6.doc x @ 16782 @ @ 1 Auspacken Sensor nicht am Seil oder der Seilbefestigung aus der Verpackung nehmen. Transportschäden Sensor sofort auf Transportschäden überprüfen. Bei Transportschäden wenden Sie sich bitte umgehend an Ihren Lieferanten. Version 2.0.0 www.asm-sensor.com... - Seite 7 2. Den Draht an der Schlaufe aus dem Gehäuse ziehen Zum weiteren Transport bitte die Originalverpackung verwenden (falls vorhanden), um Transportschäden zu vermeiden. Lieferumfang • Sensor • Montage- und Bedienungsanleitung Pos : 17 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
-
Seite 8: Montage Und Inbetriebnahme
Der Eintritt von Flüssigkeiten durch die Seilöffnung wird so vermieden. • Den Sensor auf ebener Unterlage verschrauben oder eine Dreipunktbefestigung vorsehen. Eine Verspannung und Beschädigung des Sensors wird so vermieden. • In rauen Umgebungen ist eine Abdeckung für das Messseil vorzusehen. Version 2.0.0 www.asm-sensor.com... - Seite 9 Gewindebohrungen im Sensor, Befestigungswinkel, Befestigungsbleche oder T-Nuten für Sechskantschrauben. Die erforderlichen Maße können dem Datenblatt entnommen werden. Sensor auf ebener Fläche montieren. Gegebenenfalls sind Unterlegscheiben und/oder Schraubensicherungen vorzusehen. Die Anzugsmomente der Befestigungsschrauben sind abhängig vom Material (siehe Seite 12). Version 2.0.0 www.asm-sensor.com...
- Seite 10 Seilclip mit Zylinderschraube M5: eine einfache Möglichkeit der Befestigung. • Seilclip mit Gabelkopf (Zubehör GK1: Metall, GK2: Kunststoff): stellt eine schnell wieder lösbare Verbindung her • Seilclip mit Haltemagnet (Zubehör MAG1): damit lässt sich der Positionssensor unproblematisch an mehreren Messstellen mit ferro-magnetischer Oberfläche einsetzen. Version 2.0.0 www.asm-sensor.com...
- Seite 11 Montagehilfen für ungünstige Einbaubedingungen Zum Beispiel eine Montageschlaufe durch den Seilclip ziehen und um das Handgelenk legen. Schlaufe erst nach dem endgültigen Einbau entfernen. Pos : 21 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
- Seite 12 Pos : 23 /Bedienungs anl eitungen/Posi wire/WST/Anz ugs momente WST 21 @ 7\mod_1527592501197_6.doc x @ 56202 @ @ 1 WST21 Modell Schraube Schrauben- Anzugsmoment werkstoff [Nm] WST21 Pos : 24 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
- Seite 13 Beim CAN-Ausgang kann die Montageoption durch den Anwender per Software eingestellt werden. Die abgebildete Sensorposition entspricht 0°. WST21 Montageoption 1 Montageoption 2 Montageoption 3 Ausgangssignal Pos : 26 /Bedienungs anl eitungen/Posi wire/WST/Kennli nie_WST 61_8 5 @ 8\mod_1569316073408_6.doc x @ 67976 @ @ 1 Version 2.0.0 www.asm-sensor.com...
- Seite 14 Montageoption 3 Ausgangssignal Pos : 27 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Pos : 28 /Bedienungs anl eitungen/Posi wire/WST/Elektrisc her Ansc hluss_WST _WBT @ 7\mod_1532340836982_6.doc x @ 57763 @ 2 @ 1 Version 2.0.0 www.asm-sensor.com...
-
Seite 15: Elektrischer Anschluss
Ein Verdrehen des M12-Steckereinsatzes ist nicht zulässig. • Zum Verriegeln der Steckerverbindung ist das Drehmoment der Buchse relevant, die Rändelmutter ist • bei M12-ASM-Buchsen / Kupplungen mit 1,0 Nm anzuziehen, • bei anderen Fabrikaten nach Herstellerangabe anzuziehen. • Drehmomentenschlüssel verwenden. - Seite 16 R ~ 5 x D R ~ 10 x D (Unterwasserkabel) Längenausgleich Kabel beachten Zugentlastung für Kabel vorsehen Kabelführung bei Spritzwasser, Betauung, Feuchtigkeit beachten Pos : 31 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
-
Seite 17: Arbeitstemperatur
Die Arbeitstemperatur des Sensors ist abhängig vom Sensortyp sowie von der verwendeten Encodertechnologie: -40 … +85°C ® posiwire WST61 -40 … +85°C posiwire ® WST85 -40 … +85°C ® posiwire WST21 Pos : 34 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com... -
Seite 18: Instandhaltung Und Entsorgung
Prüfung von … Maßnahmen Unversehrtheit Gehäuse Beschädigten Sensor zur Reparatur zu ASM einschicken Unversehrtheit Stecker, Kabel Beschädigte Teile austauschen bzw. Sensor zur Reparatur zu ASM einschicken Befestigungselemente Lose Befestigungen festschrauben, ggf. mit Schraubenkleber sichern Seil Bei Beschädigung von Seil, Seilaufspleißung, Seilknick: Sensor zur Reparatur zu ASM einschicken Bei folgenden Sensoren führt die Öffnung zur Beschädigung und zum... -
Seite 19: Spezifikation Der Ausgangsarten
Der Längenmessbereich wird auf eine digital codierte Zahl abgebildet (Auflösung z.B. 10 Schritte / mm) Position 100% Messwert (Beispiel) 0 Schritte 3.000 Schritte 10.000 Schritte Pos : 42 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com... -
Seite 20: Digitale Schnittstelle Canopen
80 mA Messrate 0,5 kHz Stabilität (Temperatur) ±50 x 10 /°C vom Messbereich (typisch) Wiederholgenauigkeit 1 LSB Arbeitstemperatur Siehe Modellspezifikation Elektrischer Schutz Gegen Verpolung, Kurzschluss Durchschlagfestigkeit 1 kV (V AC, 50 Hz, 1 min.) DIN EN 61326-1:2013 Version 2.0.0 www.asm-sensor.com... - Seite 21 Pos : 45 /Bedienungs anl eitungen/Positape/C ANopen_s pec _WS_WB/CAN op_setup @ 7\mod_1527003732700_6.doc x @ 56021 @ @ 1 CANopen – Inbetriebnahme (MCANOP) Download • Eine ausführliche Spezifikation dieser Schnittstelle kann von der ASM-Website heruntergeladen werden: www.asm-sensor.com/de/downloads.html > Konfigurationsdateien Verletzungsgefahr durch unerwartete Bewegung der Maschine •...
- Seite 22 1 m/s Maximale Einzugsgeschwindigkeit 1 m/s Montage ohne Umlenkung Normen Ausfallraten Bauelemente (Siemens) SN 29500 = 24 V, Bezugstemperatur ϑ = Bezugswerte: Bezugsversorgungsspannung UB = 60 °C === Ende der Liste für T extmar ke Inhalt === Version 2.0.0 www.asm-sensor.com...
- Seite 23 ® posiwire Kombinierte Weg- und Neigungssensoren - WST-Serie Version 2.0.0 www.asm-sensor.com...
- Seite 24 ASM Automation Sensorik Messtechnik GmbH Am Bleichbach 18 - 24 85452 Moosinning Deutschland Tel. +49 8123 986-0 Fax +49 8123 986-500 info@asm-sensor.com © ASM Automation Sensorik Messtechnik GmbH, 2019 Alle Rechte vorbehalten. Schutzvermerk DIN34 beachten.
