- Seite 1 ® posimag Magnetband-Positionssensoren ® posimag Magnetische Inkremental-Encoder Montage- und Bedienungsanleitung Vor Montage und Inbetriebnahme sorgfältig lesen und aufbewahren!
- Seite 2 © ASM Automation Sensorik Messtechnik GmbH, 2019 Alle Rechte vorbehalten. Am Bleichbach 18 - 24 85452 Moosinning Deutschland...
-
Seite 3: Inhaltsverzeichnis
4 Instandhaltung und Entsorgung ................20 4.1 Instandhaltung und Beseitigung von Störungen ................20 4.2 Entsorgung ........................... 20 5 Spezifikation der Ausgangsarten ................21 5.1 Technische Daten ........................21 5.2 Ausgangssignale .......................... 22 5.3 Statusanzeige..........................24 5.4 Option TTL/S ..........................24 Version 2.1.0 www.asm-sensor.com... -
Seite 4: Sicherheitshinweise
Bei sicherheitsrelevanten Anwendungen sind zusätzliche Einrichtungen für die Aufrechterhaltung der Sicherheit und zur Schadensverhütung vorzusehen. • Prüfen Sie, ob die Schutzart des Sensors für den Einsatzfall geeignet ist. Pos : 11 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com... -
Seite 5: Bestimmungsgemäße Verwendung
Sensor sofort auf Transportschäden überprüfen. Bei Transportschäden wenden Sie sich bitte umgehend an den Hersteller oder Lieferanten. Lieferumfang • Sensorkopf • Magnetband oder Magnetring • Befestigungssatz (optional) • Montage- und Bedienungsanleitung Pos : 16 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com... -
Seite 6: Montage Und Inbetriebnahme

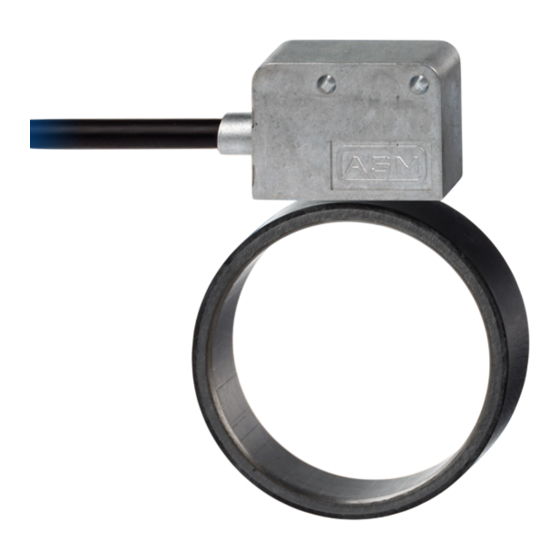

• Die dem Sensor nachfolgende Zähleinrichtung muss die für den Sensor festgelegte maximale Impulsfrequenz verarbeiten können. Ungeführter Sensorkopf PMIS3 Magnetband PMIB3 Ungeführter Sensorkopf PMIS3 Magnetband im Flachprofil PMFP Geführter Sensorkopf PMIS3 und Gleitwagen PMGW3 Magnetband im Hochprofil PMHP Version 2.1.0 www.asm-sensor.com... - Seite 7 Magnetring zur Pressmontage PMIR7 Sensorkopf PMIS4 Magnetring zur Schraubmontage (mit Nabe) PMIR4 oder PMIR7N Sensorkopf PMIS4 Magnetring zur Schraubmontage (ohne Nabe) PMIR5 Pos : 19 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
-
Seite 8: Mechanischer Einbau
Anzugsdrehmoment: 0,5Nm • Das Kabel ist so zu verlegen, dass keine Beschädigungsgefahr durch Zug oder andere Maschinenteile besteht. • Falls nötig Schutzschlauch verwenden und Zugentlastung vorsehen. • Auf Ausrichtung des Sensorkopfes achten (siehe (siehe ab Seite 13) ). Version 2.1.0 www.asm-sensor.com... - Seite 9 Beispiel: Auflösung 50 µm, Impulsfrequenz 50 kHz = (50 x 4 x 50 / 1000) - 20% = 8 m/s Pos : 22 /Bedienungs anl eitungen/Posimag/M ontag e_M agnetband @ 4\mod_1494315692956_6.doc x @ 40607 @ @ 1 Version 2.1.0 www.asm-sensor.com...
- Seite 10 5. Am Abdeckband (Zubehör) die Schutzfolie des Klebebandes entfernen (evtl. nur teilweise). 6. Abdeckband aufkleben, an beiden Enden bündig mit dem Magnetband. Dabei Schutzfolie komplett entfernen. Pos : 23 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
- Seite 11 7. Abdeckband aufkleben, an beiden Enden bündig mit dem Magnetband. 8. Endstücke an beiden Enden des Profils montieren. Befestigung des Flachprofils mit Befestigungssatz PMFP-BFS1 Pos : 25 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
- Seite 12 7. Abdeckband aufkleben, an beiden Enden bündig mit dem Magnetband 8. Gleitwagen in die Profilschiene einführen 9. Endstücke an beiden Enden des Profils montieren. Befestigung des Hochprofils mit Befestigungssatz PMHP-BFS1 Pos : 27 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
- Seite 13 Damit die Funktion des Sensors gewährleistet ist, müssen Sensorkopf und Magnetband bei der Montage korrekt ausgerichtet werden: PMIS3 und PMIB3 A – Markierung des Magnetbands (Aufkleber) B – Markierung Vorderseite des Sensorkopfs (=ASM-Logo) Korrekte Orientierung: • Markierung am Sensorkopf (B) nach vorne • gestrichelte Seite der Maßbandmarkierung (C) nach vorne...
- Seite 14 Magnetband-Positionssensoren und Magnetische Inkremental-Encoder PMIS3 und PMHP A – Markierung des Magnetbands (Aufkleber) B – Markierung Vorderseite des Sensorkopfs (=ASM-Logo) Korrekte Orientierung: • Markierung am Sensorkopf (B) nach vorne • gestrichelte Seite der Maßbandmarkierung (C) nach vorne (=Inkrementalspur des Magnetbands) Pos : 29 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1...
- Seite 15 B – Kundenseitige Welle C – Presspassung für Magnetring D – Magnetring PMIR7 Montage mit Pressring auf Welle A – Montagerichtung B – Kundenseitige Welle C – Nut für Pressring D – Pressring E – Magnetring PMIR7 Version 2.1.0 www.asm-sensor.com...
- Seite 16 Damit die Funktion des Sensors gewährleistet ist, müssen Sensorkopf und Magnetring korrekt ausgerichtet sein. PMIS4 und PMIR7N A – Markierung Vorderseite des Sensorkopfs (=ASM-Logo) B – Messaktiver Bereich C – Markierung auf dem Magnetring für die Lage der Referenzmarke (Lasermarkierung Doppelstrich) Korrekte Orientierung: •...
- Seite 17 ® posimag Magnetband-Positionssensoren und Magnetische Inkremental-Encoder PMIS4 und PMIR5 A – Markierung Vorderseite des Sensorkopfs (=ASM-Logo) B – Messaktiver Bereich Korrekte Orientierung: • Markierung am Sensorkopf nach vorne • Fase (F) an der Außenseite des Magnetrings nach vorne Pos : 32 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0...
-
Seite 18: Elektrischer Anschluss
Empfohlen wird ein schaltschrankseitiger Anschluss des Kabelschirms an Schutzerde und die isolierte Montage des Sensors. • Alternativ ist ein schaltschrankseitiger Anschluss des Kabelschirms an Schutzerde bei elektrisch leitender Montage des Sensors möglich. Pos : 34 /########### Sei tenumbruch ################# ################## @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com... - Seite 19 Bei Verbrauchern mit hohen Störpegeln separate Spannungsversorgung für den ® posimag Sensorkopf bereitstellen. • Bewegliche Maschinenteile, an denen der Sensorkopf befestigt ist, mit Schutzerde verbinden. Pos : 37 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
-
Seite 20: Arbeitstemperatur
Pos : 41 /Bedienungs anl eitungen/Positape/WB_Entsorgung @ 6 \mod_1508246580390_6.doc x @ 48816 @ 2 @ 1 4.2 Entsorgung Entsorgung des Sensors nach den behördlichen Vorschriften. Pos : 42 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com... -
Seite 21: Spezifikation Der Ausgangsarten
(Option Z3 ist nur für nichtdifferentielle Ausgangssignale möglich) A, A, B, B, Nullpuls Z, Z, Endlagensignal E, E, Statussignal (ERR) Ausgangssignale (nur mit HTL-Ausgang, single ended) Pos : 45 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com... -
Seite 22: Ausgangssignale
„Versorgung GND“ mit einem Querschnitt von min. 0,5 mm und die Signalleitungen mit 0,14 mm min. auszuführen! Pos : 47 /D atenblätter/Posi mag/M aßz eichnung en/Ausgangssignale @ 0\mod_1392375518941_6.doc x @ 5793 @ @ 1 Ausgangssignale Option Z1 (Referenzpuls) Option Z2 (Endlagensignal) Version 2.1.0 www.asm-sensor.com... - Seite 23 Nicht benutzte Adern sind im Sensor aufgelegt und dürfen nicht gegenseitig oder mit Versorgungspotential +U oder GND verbunden werden. Klemmenseitig nicht benutzte Anschlüsse isolieren und sichern. Pos : 48 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
-
Seite 24: Statusanzeige
Versorgung +_Sense GND_Sense blau grün grau gelb rosa Die Signale VERSORGUNG+ und VERSORGUNG+_SENSE sowie die Signale GND und GND_SENSE sind im Sensor verbunden. Für Kabellängen größer 3 m ist sicherzustellen, dass die Versorgungsspannung am Sensor 5V ±5% beträgt. Version 2.1.0 www.asm-sensor.com... - Seite 25 GND_SENSE sind dem Sense-Eingang eines regelbaren 5V-Netzteils zugeführt. Verdrahtungsvariante 2: Die Leitungen VERSORGUNG+ und VERSORGUNG+_SENSE sowie GND und GND_SENSE sind zur Verringerung des Leitungswiderstandes parallel verdrahtet. Pos : 51 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
- Seite 26 2 mm mit Hochprofil 61,0 ±1 mm Messlänge + 130 mm 5 mm mit Hochprofil 62,5 ±1 mm Messlänge + 130 mm Pos : 53 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
- Seite 27 Halogen freies flexibles Kabel 12FCF11Y, Litze 8 x 0,14qmm TPE, geschirmt Kabels Kabelmantel Polyurethan (PUR), Durchmesser 5,2+/-0,2mm nach UL 20233, CSA, schleppkettenkompatibel Biegeradius 10 x Durchmesser, 10 Millionen Zyklen, Biegeradius feste Verlegung 5 x Durchmesser === Ende der Liste für T extmar ke Inhalt === Version 2.1.0 www.asm-sensor.com...
- Seite 28 ASM Automation Sensorik Messtechnik GmbH Am Bleichbach 18 - 24 85452 Moosinning Deutschland Tel. +49 8123 986-0 Fax +49 8123 986-500 info@asm-sensor.com © ASM Automation Sensorik Messtechnik GmbH, 2019 Alle Rechte vorbehalten.
