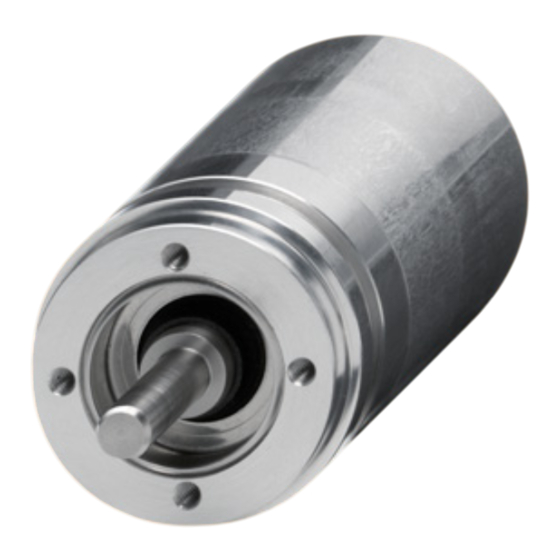

- Seite 1 ® posihall Magnetische Multiturn-Encoder Montage- und Bedienungsanleitung Vor Montage und Inbetriebnahme sorgfältig lesen und aufbewahren!
- Seite 2 © ASM Automation Sensorik Messtechnik GmbH, 2019 Alle Rechte vorbehalten. Am Bleichbach 18 - 24 85452 Moosinning Deutschland...
-
Seite 3: Inhaltsverzeichnis
3.4 Kennlinien für magnetische Multiturn-Encoder ................10 4 Instandhaltung und Entsorgung ................11 4.1 Instandhaltung und Beseitigung von Störungen ................11 4.2 Entsorgung ........................... 11 5 Spezifikation der Ausgangsarten ................12 5.1 Analog-Ausgänge ......................... 12 5.2 Digital-Ausgänge .......................... 18 Version 2.1.0 www.asm-sensor.com... -
Seite 4: Sicherheitshinweise
Prüfen Sie, ob die Schutzart des Sensors für den Einsatzfall geeignet ist. Beschädigung des Sensors • Sensor nicht öffnen! • Stöße und Schläge auf den Sensor vermeiden! Pos : 11 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com... -
Seite 5: Bestimmungsgemäße Verwendung
Sensor sofort auf Transportschäden überprüfen. Bei Transportschäden wenden Sie sich bitte umgehend an den Hersteller oder Lieferanten. Lieferumfang • Sensor • Montage- und Bedienungsanleitung Pos : 16 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com... -
Seite 6: Montage Und Inbetriebnahme
Folgende Anzugsmomente / Schrauben und Schraubenwerkstoff sind Empfehlungen: Befestigungsart Material Anzugsmoment [Nm] M2,5-Schraube für Befestigungsexzenter Aluminium M3-Schraube für Flanschmontage Aluminium Schrauben M4 Aluminium Pos : 20 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com... - Seite 7 R ~ 5 x D R ~ 10 x D (Unterwasserkabel) Längenausgleich Kabel beachten Zugentlastung für Kabel vorsehen Kabelführung bei Spritzwasser, Betauung, Feuchtigkeit beachten Pos : 22 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
-
Seite 8: Elektrischer Anschluss
Ein Verdrehen des M12-Steckereinsatzes ist nicht zulässig. • Zum Verriegeln der Steckerverbindung ist das Drehmoment der Buchse relevant, die Rändelmutter ist • bei M12-ASM-Buchsen / Kupplungen mit 1,0 Nm anzuziehen, • bei anderen Fabrikaten nach Herstellerangabe anzuziehen. • Drehmomentenschlüssel verwenden. -
Seite 9: Arbeitstemperatur
3.3 Arbeitstemperatur -40 … +85°C ® posihall PH36 -40 … +85°C ® posihall PH58 -40 … +85°C ® posihall PH68 / PH68R Pos : 27 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com... -
Seite 10: Kennlinien Für Magnetische Multiturn-Encoder
Umdrehungen des Sensors (z.B. PH36: n = 31) Drehrichtung der Sensorachse mit Blick auf den Sensor Pos : 29 /Bedienungs anl eitungen/Posihall/T abelle_50% Wert des Ausgangssignals @ 7 \mod_1531465235419_6.doc x @ 57695 @ @ 1 Version 2.1.0 www.asm-sensor.com... -
Seite 11: Instandhaltung Und Entsorgung
Wellendichtung: Teile austauschen bzw. mit empfohlenem Sensor stilllegen und zur Sensor zur Reparatur an Anzugsmoment Reparatur an ASM ASM schicken festschrauben, ggf. einschicken Schraubensicherungen vorsehen Pos : 32 /Bedienungs anl eitungen/Positape/WB_Entsorgung @ 6 \mod_1508246580390_6.doc x @ 48816 @ 2 @ 1 4.2 Entsorgung... -
Seite 12: Spezifikation Der Ausgangsarten
1 kHz Standard Stabilität (Temperatur) ±50 x 10 / °C vom Messbereich (typisch) Elektrischer Schutz Gegen Verpolung, Kurzschluss Arbeitstemperatur siehe Modellspezifikation DIN EN 61326-1:2013 Pos : 39 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com... - Seite 13 Stecker M12, 5-polig Versorgung + braun Signal weiß blau Nicht anschließen! schwarz Nicht anschließen! (grau) Sicht auf die Stecker- kontakte des Sensors Pos : 42 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
- Seite 14 1 kHz Standard Stabilität (Temperatur) ±50 x 10 / °C vom Messbereich (typisch) Elektrischer Schutz Gegen Verpolung, Kurzschluss Arbeitstemperatur siehe Modellspezifikation DIN EN 61326-1:2013 Pos : 47 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
- Seite 15 Ausschalten Sensors erhalten. Der Auslieferzustand wird wieder hergestellt, indem der Tastschalter während des Einschaltens für 2 ... 3 Sekunden betätigt bleibt. Pos : 52 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
- Seite 16 1 kHz Standard Stabilität (Temperatur) ±50 x 10 / °C vom Messbereich (typisch) Elektrischer Schutz Gegen Verpolung, Kurzschluss Arbeitstemperatur siehe Modellspezifikation DIN EN 61326-1:2013 Pos : 57 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
- Seite 17 Signal braun grün Nicht anschließen! gelb Versorgung + grau Signal rosa Sicht auf die Stecker- kontakte des Sensors blau Nicht anschließen! Pos : 60 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com...
-
Seite 18: Digital-Ausgänge
Versorgung + weiß Versorgung GND braun CLOCK grün CLOCK gelb DATA grau DATA rosa Sicht auf die Stecker- kontakte des Sensors blau Pos : 63 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.1.0 www.asm-sensor.com... - Seite 19 80 mA Messrate 1 kHz (asynchron) Stabilität (Temperatur) ±50 x 10 /°C vom Messbereich (typisch) Wiederholgenauigkeit 1 LSB Arbeitstemperatur siehe Modellspezifikation Elektrischer Schutz gegen Verpolung, Kurzschluss Durchschlagfestigkeit 1 kV (V AC, 50 Hz, 1 min.) DIN EN 61326-1:2013 Version 2.1.0 www.asm-sensor.com...
- Seite 20 Pos : 66 /Bedienungs anl eitungen/Positape/C ANopen_s pec _WS_WB/CAN op_setup @ 7 \mod_1527003732700_6.doc x @ 56021 @ @ 1 CANopen – Inbetriebnahme (MCANOP) Download • Eine ausführliche Spezifikation dieser Schnittstelle kann von der ASM-Website heruntergeladen werden: www.asm-sensor.com/de/downloads.html > Konfigurationsdateien Verletzungsgefahr durch unerwartete Bewegung der Maschine •...
- Seite 21 80 mA Messrate 1 kHz (asynchron) Stabilität (Temperatur) ±50 x 10 /°C vom Messbereich (typisch) Wiederholgenauigkeit 1 LSB Arbeitstemperatur siehe Modellspezifikation Elektrischer Schutz gegen Verpolung, Kurzschluss Durchschlagfestigkeit 1 kV (V AC, 50 Hz, 1 min.) DIN EN 61326-1:2013 Version 2.1.0 www.asm-sensor.com...
- Seite 22 Sensors Pos : 69 /Bedienungs anl eitungen/Positape/SAE J 1939/SAE J 1939_setup @ 7\mod_1527060993387_6.docx @ 56031 @ @ 1 SAE J1939 – Inbetriebnahme (MCANJ1939) Download Eine ausführliche Spezifikation dieser Schnittstelle kann von der ASM-Website • heruntergeladen werden: www.asm-sensor.com/de/downloads.html > Konfigurationsdateien Verletzungsgefahr durch unerwartete Bewegung der Maschine Ändern Sie Parameter nur, wenn sich die Maschine in einem sicheren Zustand...
- Seite 23 PH58: 80N radial, 50 N axial PH68: 70N radial, 50N axial Normen Ausfallraten Bauelemente SN 29500 (Siemens) *) = Bezugswerte: Bezugsversorgungsspannung UB = 24 V, Bezugstemperatur ϑ = 60 °C === Ende der Liste für T extmar ke Inhalt === Version 2.1.0 www.asm-sensor.com...
