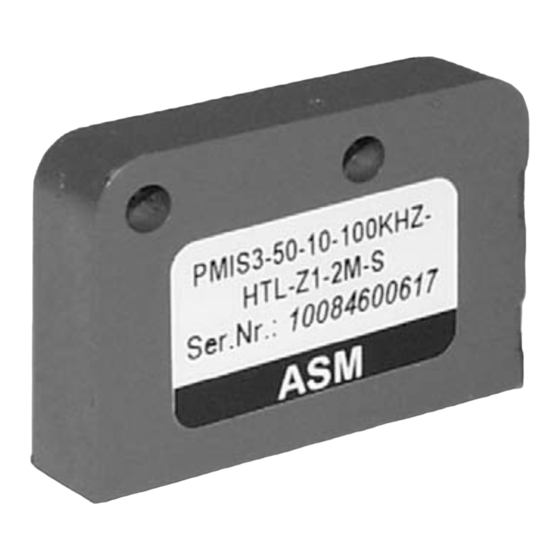

ASM PMIS3 Montage- Und Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für PMIS3:

Werbung

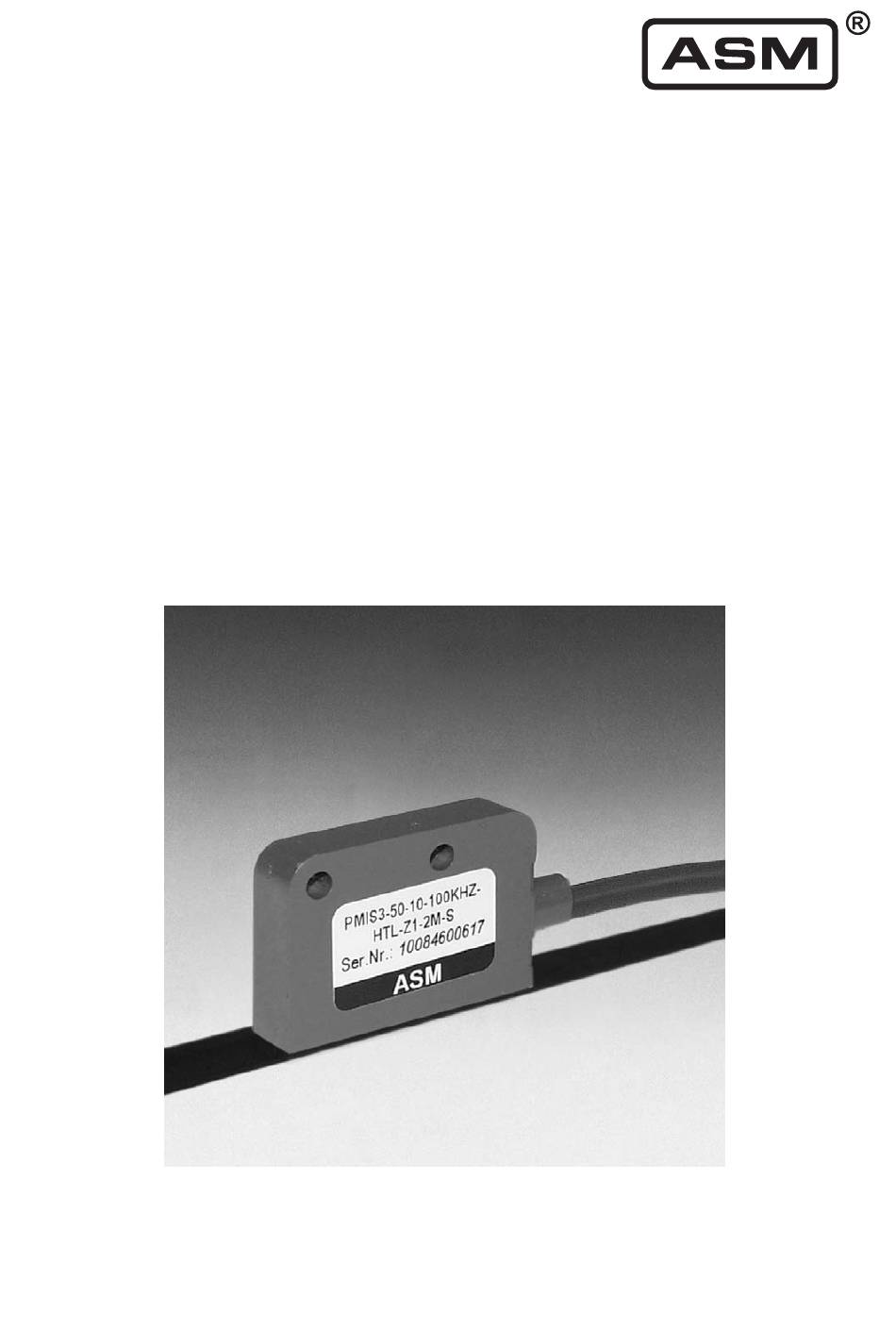

PMIS3 / PMIS4
Magnetoresistiver
Positionssensor
Montage- und Bedienungsanleitung
Vor Montage und Inbetriebnahme sorgfältig lesen

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASM PMIS3

  • Seite 1 PMIS3 / PMIS4 Magnetoresistiver Positionssensor Montage- und Bedienungsanleitung Vor Montage und Inbetriebnahme sorgfältig lesen...
  • Seite 2 POSIMAG Bedienungsanleitung Gewährleistungshinweis Inhalts- verzeichnis Sicherheits- und Warnhinweise Beschreibung Zubehör Montage Magnetisches Maßband Vorsichtsmaßnahmen Magnetisches Maßband im Flachprofil Magnetisches Maßband im Hochprofil Lesekopf Elektrische Inbetriebnahme Spezifikation des Ausgangs Anhang Konformitätserklärung MAN-PM-D-2005 ASM GmbH...
  • Seite 3: Sicherheits- Und Warnhinweise

    Schadensverhütung vorzusehen. Die Mißachtung dieses Hinweises entbindet den Hersteller von der Produkthaftung. Den Sensor nur innerhalb der Grenzwerte im Datenblatt betreiben. Anschluß an die Spannungsversorgung nur durch Fachper- sonal und nach den anzuwendenden Sicherheitsvorschriften für elektrische Betriebsmittel durchführen. ASM GmbH MAN-PM-D-2005...
  • Seite 4: Beschreibung

    Auf dem Typenschild des Lesekopfes ist das Modell mit allen Optionen angegeben. Die erste Option nach der Modellbezeichnung ist die magnetische Teilungsperiode (Beispiel: PMIS3 - 50 - 25 - 50KHZ - HTL - Z0 - 2M - S; hier beträgt die Teilungsperiode 5 mm). Die Anordnung des Lesekopfes zum magnetischen Maßband muß...
  • Seite 5 POSIMAG Bedienungsanleitung PMIS4 / PMIR4 Referenzmarke ASM GmbH MAN-PM-D-2005...
  • Seite 6 POSIMAG Zubehör Montage Flachprofil mit Befestigungssatz PMFP-BFS1 Montage Hochprofil mit Befestigungssatz PMHP-BFS1 Gleitwagen für Hochprofil MAN-PM-D-2005 ASM GmbH...
  • Seite 7: Magnetisches Maßband

    Dauermagnete das magnetische Maßband beeinflussen! Montagehinweis Die einfache Montage wie oben beschrieben ist nur in geschützter Umgebung zu empfehlen. Den optimalen Schutz bietet die Montage in einer Nut, die so tief ist, daß das Magnetband vollständig darin eingebettet werden kann. ASM GmbH MAN-PM-D-2005...
  • Seite 8: Magnetisches Maßband Im Flachprofil

    7. Abdeckband aufkleben, an beiden Enden bündig mit dem Magnetband Magnetisches Maßband im Hochprofil Ist eine präzise Führung des Sensorkopfes PMIS3 über dem Magnetband (gemäß beschriebener Toleranzen) nicht möglich, wird der Einsatz einer Hochprofilschiene PMHP in Kombination mit dem Gleitwagen PMGW3 empfohlen.
  • Seite 9 6. Magnetbandoberfläche sorgfältig reinigen 7. Am Abdeckband (Zubehör) die Schutzfolie des Klebebandes entfernen (evtl. nur teilweise) 8. Abdeckband aufkleben, an beiden Enden bündig mit dem Magnetband 9. Gleitwagen in die Profilschiene einführen 10. Endstücke an beiden Seiten des Profils montieren ASM GmbH MAN-PM-D-2005...
  • Seite 10 Typenschild vermerkten maximalen Impulsfrequenz und der Auflösung: = (Auflösung [µm] x 4 x Impulsfrequenz [kHz] / 1000) - 20% max[m/s] Beispiel: Auflösung 50 µm, Impulsfrequenz 50 kHz Vmax = (50 x 4 x 50 / 1000) - 20% = 8 m/s MAN-PM-D-2005 ASM GmbH...
  • Seite 11: Anschluß Des Kabelschirms

    Montage des Sensors erforderlich sein. · Empfohlen wird ein schaltschrankseitiger Anschluß des Kabel- schirms an Schutzerde und die isolierte Montage des Sensors. · Alternativ ist ein schaltschrankseitiger Anschluß des Kabelschirms an Schutzerde bei elektrische leitender Montage des Sensors möglich ASM GmbH MAN-PM-D-2004...
  • Seite 12: Spezifikation Des Ausgangs

    Ausgangssignale signal E, E, Statussignal ERR (nur mit HTL-Ausgang, single ended) Ein Posimag-Meßsystem besteht aus dem Lesekopf PMIS3 und dem magnetischen Maßband PMIB3 mit gleicher magnetischer Teilungsperiode. Die dem Sensor nachfolgende Zähleinrichtung muß die für den Sensor festgelegte maximale Impulsfrequenz verarbeiten können.
  • Seite 13 E = Endlagensignal ERR = Statussignal periodisch ca. 16 Hz, für Führungs- und Geschwindigkeits- Fehler * = Option Z3 mit Statussignal ERR nur für Ausgang HTL, single ended Stecker SUB-D (Pin) Maße offenes Kabelende Sicht auf Steckerkontakte ASM GmbH MAN-PM-D-2005...
  • Seite 14: Spezifikation Des Magnetischen Maßbands

    Messlänge + 50 mm 21,0 ±1 mm 5 mm 22,5 ±1 mm Messlänge + 50 mm 2 mm mit Hochprofil 61,0 ±1 mm Messlänge + 130 mm 5 mm mit Hochprofil 62,5 ±1 mm Messlänge + 130 mm MAN-PM-D-2005 ASM GmbH...
  • Seite 15: Anhang

    Anhang Konformitätserklärung Der Positionssensor Hersteller: ASM GmbH Am Bleichbach 18 - 22 85452 Moosinning Typ: PMIS3, PMIS4 Optionen: - HTL, - TTL, - TTL24V stimmt mit folgenden Normen und Richtlinien überein: Richtlinien: 73/23/EWG (Niederspannungsrichtlinie) 89/336/EWG (EMV) Normen: DIN EN 61010:2002-08 (Sicherheit) EN 61326:2002-03 (EMV) Moosinning, 5.4.2004...
  • Seite 16 ASM GmbH Automation • Sensorik • Messtechnik Am Bleichbach 18 - 22 85452 Moosinning b. Erding Telefon: 08123/986 - 0 Telefax: 08123/986 - 500 Internet: www.asm-sensor.de Email: info@asm-sensor.de © by ASM Moosinning 13.10.2005 Änderungen vorbehalten, Nachdruck verboten. Schutzvermerk DIN 34...
