POSIROT
EX
®
Bedienungsanleitung

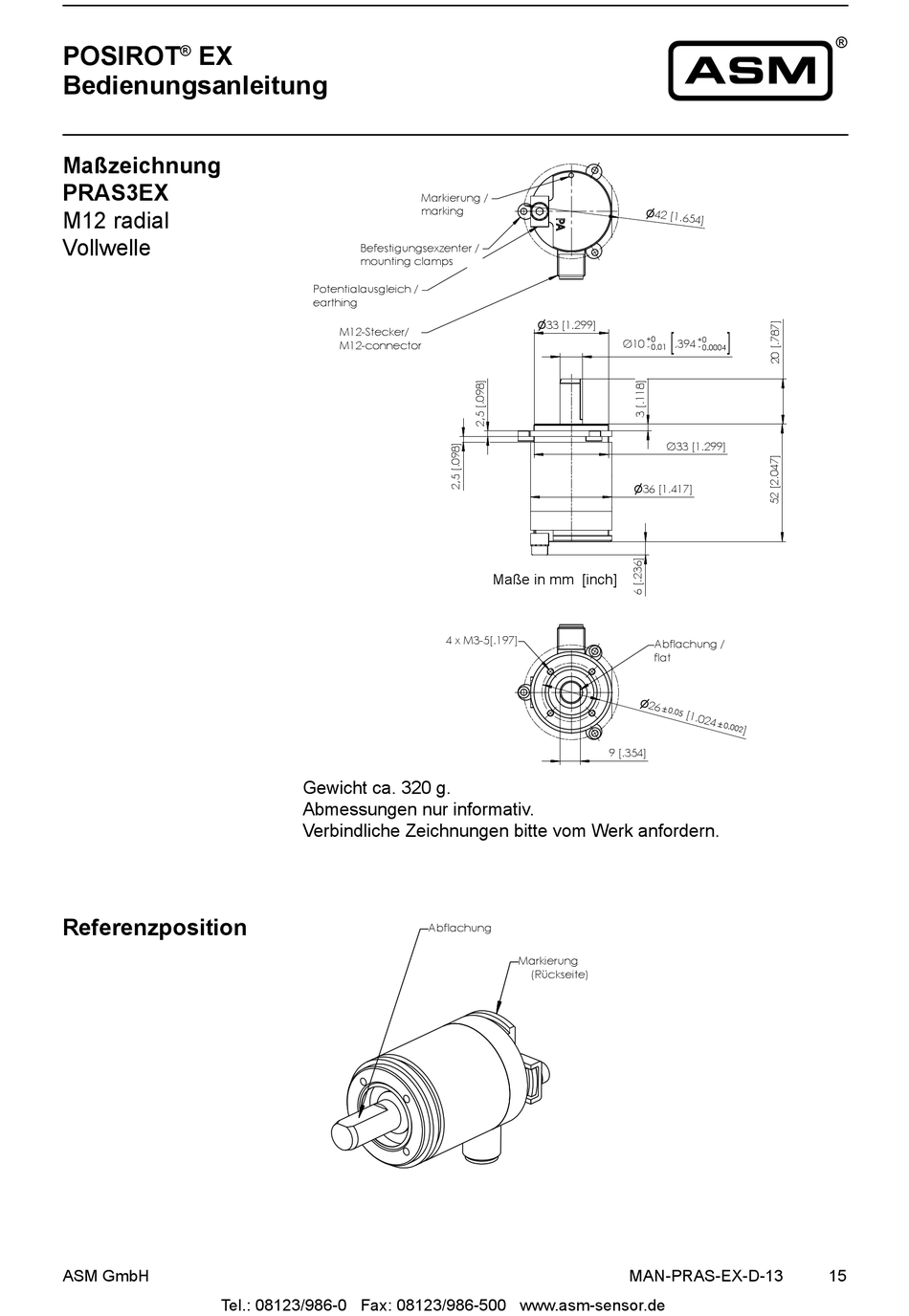

Maßzeichnung
PRAS3EX
M12 radial
Vollwelle
Referenzposition
Abflachung
ASM GmbH
Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de
Befestigungsexzenter /
mounting clamps
Potentialausgleich /
earthing
M12-Stecker/
M12-connector
Gewicht ca. 320 g.
Abmessungen nur informativ.
Verbindliche Zeichnungen bitte vom Werk anfordern.
Markierung
(Rückseite)
Markierung /
marking
33 [1.299]
Maße in mm [inch]
4 x M3-5[.197]
Abflachung
Markierung
(Rückseite)
[
]
+
0
+
0
Ø
10
.394
- 0,01
- 0.0004
Ø
33 [1.299]
36 [1.417]
Abflachung /
flat
9 [.354]
MAN-PRAS-EX-D-13
15
