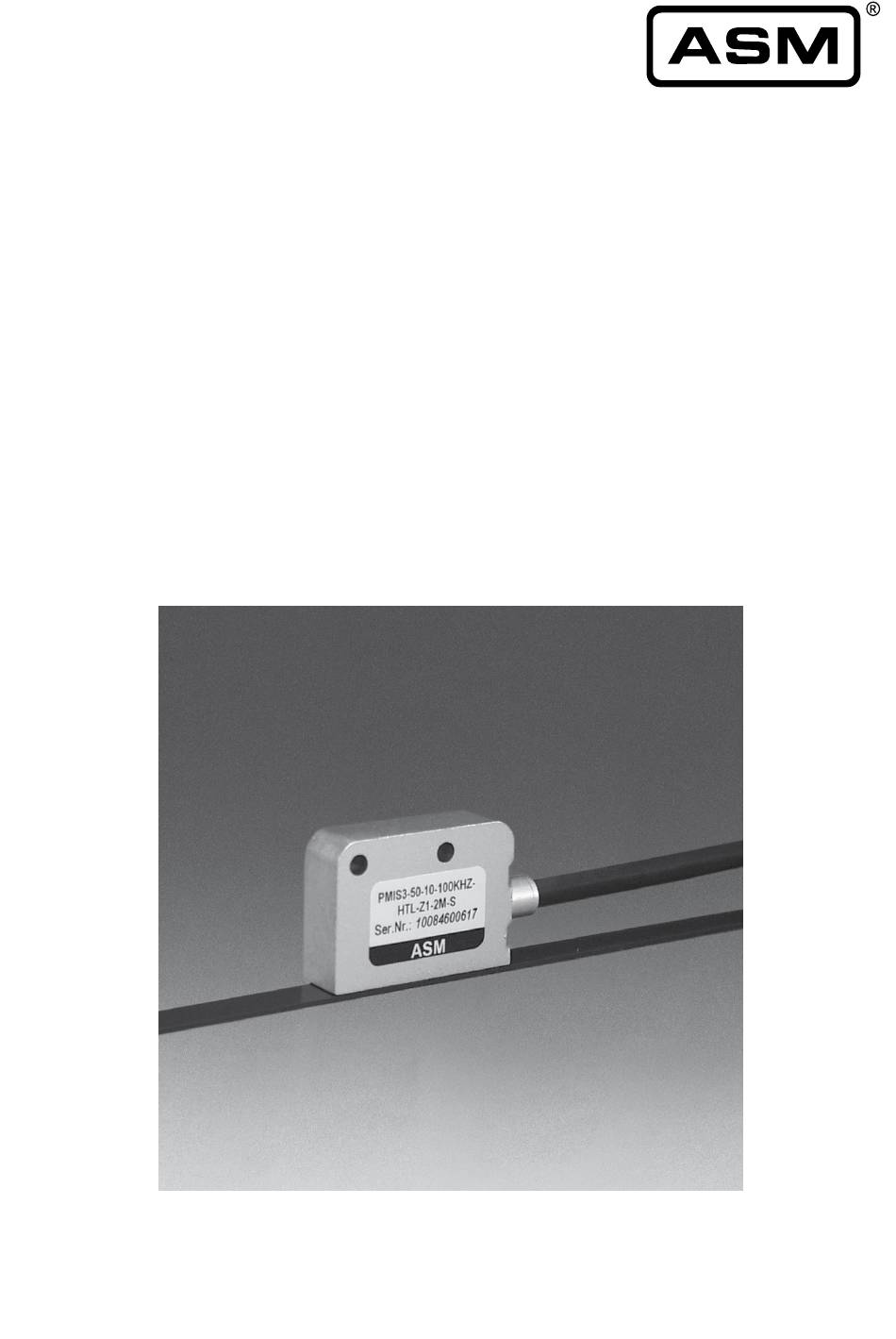

POSIMAG
- PMIS3 / PMIS4
®
Magnetoresistiver
Positionssensor
Montage- und Bedienungsanleitung
Vor Montage und Inbetriebnahme sorgfältig lesen!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASM POSIMAG PMIS3

  • Seite 1 POSIMAG - PMIS3 / PMIS4 ® Magnetoresistiver Positionssensor Montage- und Bedienungsanleitung Vor Montage und Inbetriebnahme sorgfältig lesen!
  • Seite 2: Inhaltsverzeichnis

    Kabelbefestigung und Biegeradius Montage Magnetisches Maßband Vorsichtsmaßnahmen Magnetisches Maßband im Flachprofil Magnetisches Maßband im Hochprofil Magnetringe PMIR7/PMIR7N Lesekopf Elektrische Inbetriebnahme Spezifikation des Ausgangs Option TTL/S Referenz-, Endschalter-Marken Kenngrößen zur Zuverlässigkeit Anhang Konformitätserklärung MAN-PM-D-14 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 3: Sicherheits- Und Warnhinweise

    Gefahr für Personen WARNUNG Nichtbeachtung kann zu schweren Verletzungen oder Tod führen! Gefahr für Personen VORSICHT Nichtbeachtung kann zu geringfügigen Verletzungen führen! Warnung vor Sachschäden HINWEIS Nichtbeachtung kann zu geringen bis erheblichen Sachschäden führen! ASM GmbH MAN-PM-D-14 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 4: Beschreibung

    Durch ein Aufmaß an beiden Enden ist das Maßband insgesamt länger als die eigentliche Messlänge. Ein magnetisch durchlässiges Edelstahl- Ab- deckband ist als Zubehör lieferbar. Chemische Beständigkeit Beständig gegen Mineralöl, Pflanzenöl und Methylalkohol. Nicht beständig gegen Lösungsmittel und Säuren. Korrosionsgefahr bei Seewasser. MAN-PM-D-14 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 5: Kabelbefestigung Und Biegeradius

    ** Siehe "Technische Daten" 35 [1.378] 42 [1.646] Kabelbefestigung und Biegeradius Für alle Sensoren mit Kabel: Kabeldurchmesser Ø 5,2 mm bewegt nicht bewegt Biegeradius min. 10 x Ø, 10 Mio. Zyklen 5 x Ø Zugentlastung ASM GmbH MAN-PM-D-14 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 6 Minimaler Biegeradius 50 mm [1.969] Statussignal 10 [.394] dx * Referenzmarke Referenzmarke Maße in mm [inch] * Lagetoleranz des messaktiven 35 [1.378] Bereichs: dx = ±1 mm 42 [1.654] ** Siehe "Technische Daten" MAN-PM-D-14 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 7 * Biegeradius 50 [1.969] Meßaktiver Bereich Referenzmarke Markierung Radius Markierung Maße in mm [inch] * Lagetoleranz des messaktiven Bereichs: dx = ±1 mm ** Siehe "Technische Daten" 35 [1.378] 42 [1.646] ASM GmbH MAN-PM-D-14 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 8 Länge in mm Maßzeichnung Befestigungslement PMFP Flachprofil Befestigungslement PMFP PMFP Befestigungssatz PMFP-BFS1 Maßzeichnung Befestigungslement PMHP Befestigungslement PMHP Hochprofil PMHP Befestigungssatz PMHP-BFS1 Gleitwagen für Hochprofil PMGW3 28,3 Verbindliche Zeichnungen bitte vom Werk anfordern MAN-PM-D-14 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 9: Montage

    Die einfache Montage wie oben beschrieben ist nur in geschützter Umge- bung zu empfehlen. Den optimalen Schutz bietet die Montage in einer Nut, die so tief ist, dass das Magnetband vollständig darin eingebettet werden kann. ASM GmbH MAN-PM-D-14 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 10: Magnetisches Maßband Im Flachprofil

    (auf die Lage der evtl. Referenz- oder Endlagenmarke(n) achten) 5. Magnetbandoberfläche sorgfältig reinigen 6. Am Abdeckband (Zubehör) die Schutzfolie des Klebebandes entfernen (evtl. nur teilweise) 7. Abdeckband aufkleben, an beiden Enden bündig mit dem Magnetband MAN-PM-D-14 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 11: Magnetisches Maßband Im Hochprofil

    6. Am Abdeckband (Zubehör) die Schutzfolie des Klebebandes entfernen (evtl. nur teilweise) 7. Abdeckband aufkleben, an beiden Enden bündig mit dem Magnetband 8. Gleitwagen in die Profilschiene einführen 9. Endstücke an beiden Seiten des Profils montieren ASM GmbH MAN-PM-D-14 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 12: Magnetringe Pmir7/Pmir7N

     Presspassung für   Nut für Pressring   Pressring für  und   Magnetring PMIR7  Nabe mit Nut für Pressring  Wellenmutter für   Passsitz für  Montagerichtung Montagerichtung MAN-PM-D-14 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 13: Lesekopf

    [m/s] = (Auflösung [µm] x 4 x Impulsfrequenz [kHz] / 1000) - 20% Beispiel: Auflösung 50 µm, Impulsfrequenz 50 kHz = (50 x 4 x 50 / 1000) - 20% = 8 m/s ASM GmbH MAN-PM-D-14 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 14: Elektrische Inbetriebnahme

    • Empfohlen wird ein schaltschrankseitiger Anschluss des Kabelschirms an Schutzerde und die isolierte Montage des Sensors. • Alternativ ist ein schaltschrankseitiger Anschluss des Kabelschirms an Schutzerde bei elektrische leitender Montage des Sensors möglich. MAN-PM-D-14 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 15: Spezifikation Des Ausgangs

    Die maximale Länge des integrierten Sensorkabels beträgt beim Ausgang TTL: HTL/TTL24V: 20 m Hinweis: Für größere Leitungslängen sind “Versorgung +” und “Versorgung GND” mit einem Querschnittt von 0,5 mm und die Signalleitungen mit 0,14 mm auszuführen. ASM GmbH MAN-PM-D-14 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 16 Hinweis: Nicht benutzte Adern sind im Sensor aufgelegt und dürfen nicht gegenseitig oder mit Ver- sorgungspotential +U oder GND verbunden werden. Klemmenseitig nicht benutzte Anschlüsse iso- lieren und sichern. 9-polig Stecker D-Sub (Pin) Sicht auf die Steckerkontakte Maße offenes Kabelende 15-polig MAN-PM-D-14 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 17: Option Ttl/S

    Sense-Eingang eines regelbaren 5V-Netzteils zugeführt. Sensor Netzgerät weiß braun blau Verdrahtungsvariante 2: Die Leitungen VERSORGUNG+ und VERSORGUNG+_SENSE sowie GND und GND_SENSE sind zur Verringerung des Leitungswiderstandes parallel verdrahtet. Sensor Netzgerät weiß braun blau ASM GmbH MAN-PM-D-14 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 18: Referenz-, Endschalter-Marken

    298 Fit [1 x 10 Kenngrößen PMIS3/PMIS4 MTBF (1/λ 380 Jahre Betriebsdauer 20 Jahre PMIR7/PMIR7N Betriebsdauer 15 Jahre Betriebsdauer PMIB3 15 Jahre Berechnung der Lebensdauer nach MIL-HDBK-217 FN2 Umgebungsbedingungen: T = 40 °C, Bodengerät MAN-PM-D-14 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 19: Anhang

    Optionen: - HTL, - TTL, - TTL24V stimmt mit folgenden Normen und Richtlinien überein: Richtlinien: 2004/108/EG (EMV) Normen: EN 61326-1:2006 (EMV) Moosinning, 10.08.2011 i.A. Andreas Bolm i.A. Peter Wirth Qualitätsbeauftragter Leiter Entwicklung ASM GmbH MAN-PM-D-14 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
  • Seite 20 ASM GmbH Automation • Sensorik • Messtechnik Am Bleichbach 18-24 85452 Moosinning Telefon: +49(0)8123 986-0 Telefax: +49(0)8123 986-500 Internet: www.asm-sensor.de www.asmsensors.com E-Mail: info@asm-sensor.de info@asmsensors.com © by ASM GmbH, Moosinning 09.2014 Änderungen vorbehalten, Nachdruck verboten. Schutzvermerk DIN 34 beachten!
