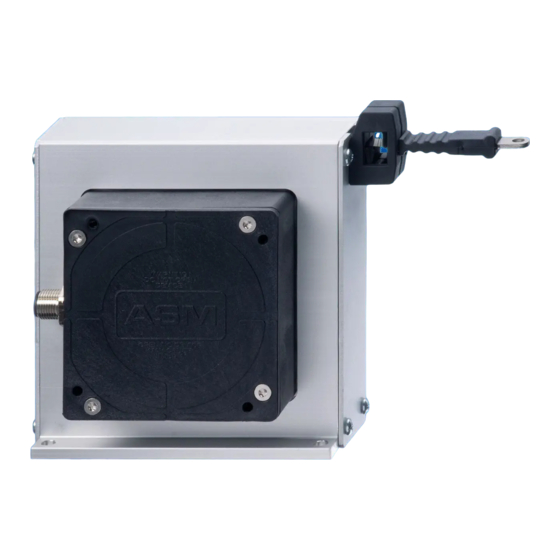

ASM positape WBT-Serie Montage- Und Bedienungsanleitung

ASM positape WBT-Serie Montage- Und Bedienungsanleitung

Kombinierte weg- und neigungssensoren

Werbung

®
positape
WBT-Serie
Kombinierte Weg- und Neigungssensoren
Montage- und Bedienungsanleitung
DE
Vor Montage und Inbetriebnahme sorgfältig lesen und aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASM positape WBT-Serie

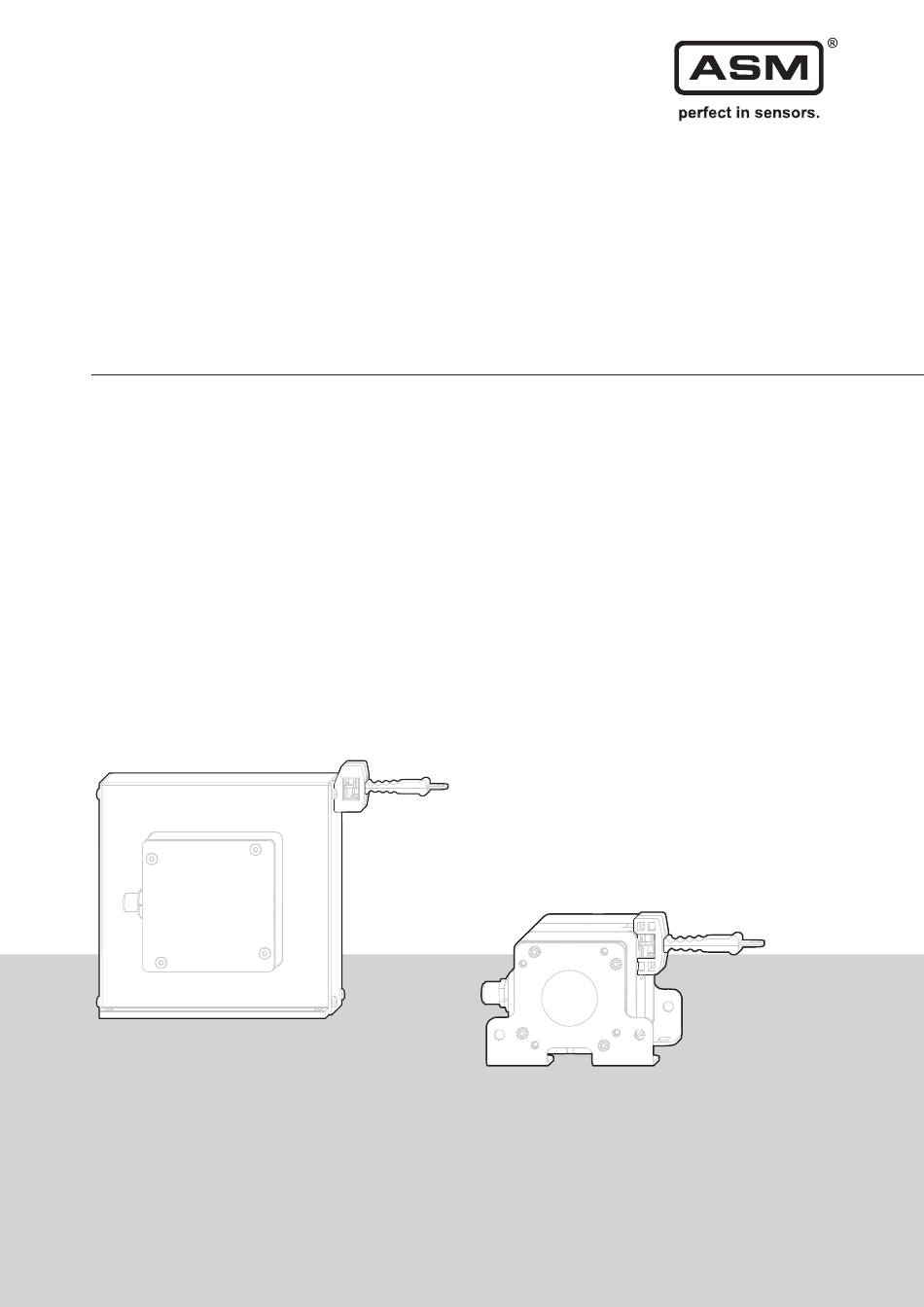

  • Seite 1 ® positape WBT-Serie Kombinierte Weg- und Neigungssensoren Montage- und Bedienungsanleitung Vor Montage und Inbetriebnahme sorgfältig lesen und aufbewahren!
  • Seite 2 © ASM Automation Sensorik Messtechnik GmbH, 2019 Alle Rechte vorbehalten. Am Bleichbach 18 - 24 85452 Moosinning Deutschland...
  • Seite 3: Inhaltsverzeichnis

    3.3 Arbeitstemperatur ......................... 14 4 Instandhaltung und Entsorgung ................15 4.1 Instandhaltung und Beseitigung von Störungen ................15 4.2 Entsorgung ........................... 15 5 Spezifikation der Ausgangsarten ................16 5.1 Messsignal und Messbereich ....................... 16 5.2 Digitale Schnittstelle CANopen ....................17 Version 2.0.0 www.asm-sensor.com...
  • Seite 4: Sicherheitshinweise

    Die Missachtung der folgenden Hinweise kann zu Fehlfunktionen, Sach- und Personenschäden führen und entbindet den Hersteller von der Produkthaftung. Sicherheitsvorschriften • Nationale Sicherheitsvorschriften sind zu beachten! Pos : 9 /########### Seitenumbr uc h ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
  • Seite 5: Allgemeine Sicherheits- Und Warnhinweise

    Messband nicht unkontrolliert rücklaufen lassen. • Messband nicht über den Bereich hinaus ausziehen. Fehlfunktion durch Anlagerung von Schmutz am Messband • Messband nicht ölen oder fetten Pos : 12 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
  • Seite 6: Bestimmungsgemäße Verwendung

    Hersteller oder Lieferanten. Der Sensor ist so zu verpacken, dass der Bandanschlag nicht geknickt wird. Lieferumfang • Sensor • Montage- und Bedienungsanleitung Pos : 16 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
  • Seite 7: Montage Und Inbetriebnahme

    Zur Befestigung des Bands am Messobjekt ist eine Bohrung mit 5 mm Durchmesser vorgesehen. Beschädigung des Messbands durch Knicken an der Bandbefestigung • Messband zwangfrei und beweglich montieren • Messband nicht starr verschrauben. So werden Winkelfehler ausgeglichen und das Messband wird nicht geknickt. Version 2.0.0 www.asm-sensor.com...
  • Seite 8 Achse möglich - auf der planen Seite. Empfehlenswert sind Umlenkrollen mit einem Durchmesser >15 mm (siehe Kapitel „Zubehör“ im Katalog positape ® Pos : 19 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
  • Seite 9 Pos : 21 /Bedienungs anl eitungen/Positape/WBT21_Befestigung @ 7 \mod_1530273919863_6.doc x @ 57112 @ @ 1 Sensor mit Durchgangsbohrung Modell Schraube Schrauben- Anzugsmoment werkstoff [Nm] WBT21 WBT21 Pos : 22 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
  • Seite 10 Die Montageoption kann durch den Anwender per Software eingestellt werden. Die abgebildete Sensorposition entspricht 0°. WBT21 Montageoption 1 Montageoption 2 Montageoption 3 Ausgangssignal Pos : 24 /Bedienungs anl eitungen/Positape/Kennlinie_WBT61_85 @ 8 \mod_1569316673928_6.doc x @ 67982 @ @ 1 Version 2.0.0 www.asm-sensor.com...
  • Seite 11 Ausgangssignal os: 25 /########### Seitenumbr uc h ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Pos : 26 /Bedienungs anl eitungen/Posi wire/WST/Ele ktrisc her Ansc hluss_WST _WBT @ 7\mod_1532340836982_6.doc x @ 57763 @ 2 @ 1 Version 2.0.0 www.asm-sensor.com...
  • Seite 12: Elektrischer Anschluss

    Ein Verdrehen des M12-Steckereinsatzes ist nicht zulässig. • Zum Verriegeln der Steckerverbindung ist das Drehmoment der Buchse relevant, die Rändelmutter ist • bei M12-ASM-Buchsen / Kupplungen mit 1,0 Nm anzuziehen, • bei anderen Fabrikaten nach Herstellerangabe anzuziehen. • Drehmomentenschlüssel verwenden.
  • Seite 13 R ~ 5 x D R ~ 10 x D (Unterwasserkabel) Längenausgleich Kabel beachten Zugentlastung für Kabel vorsehen Kabelführung bei Spritzwasser, Betauung, Feuchtigkeit beachten Pos : 29 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
  • Seite 14: Arbeitstemperatur

    Pos : 31 /Bedienungs anl eitungen/Positape/Arbeitstemper atur_Ü bersic ht_WBT @ 7\mod_1530273489421_6.doc x @ 57101 @ 2 @ 1 3.3 Arbeitstemperatur -40 … +85°C ® positape WBT61 -40 … +85°C ® positape WBT85 -40 … +85°C positape ® WBT21 Pos : 32 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
  • Seite 15: Instandhaltung Und Entsorgung

    Sensor regelmäßig auf mögliche Beschädigungen kontrollieren: Prüfung von… Maßnahmen Unversehrtheit Gehäuse Beschädigten Sensor zur Reparatur an ASM einschicken Unversehrtheit Stecker, Kabel Beschädigte Teile austauschen bzw. Sensor zur Reparatur an ASM einschicken Befestigungselemente Lose Befestigungselemente: Befestigungen festschrauben ggf. z.B. mit Loctite sichern Messband Bei Beschädigung von Messband (z.B.
  • Seite 16: Spezifikation Der Ausgangsarten

    Der Längenmessbereich wird auf eine digital codierte Zahl abgebildet (Auflösung z.B. 10 Schritte / mm) Position 100% Messwert (Beispiel) 0 Schritte 3.000 Schritte 10.000 Schritte Pos : 40 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1 Version 2.0.0 www.asm-sensor.com...
  • Seite 17: Digitale Schnittstelle Canopen

    80 mA Messrate 0,5 kHz Stabilität (Temperatur) ±50 x 10 /°C vom Messbereich (typisch) Wiederholgenauigkeit 1 LSB Arbeitstemperatur Siehe Modellspezifikation Elektrischer Schutz Gegen Verpolung, Kurzschluss Durchschlagfestigkeit 1 kV (V AC, 50 Hz, 1 min.) DIN EN 61326-1:2013 Version 2.0.0 www.asm-sensor.com...
  • Seite 18 Pos : 43 /Bedienungs anl eitungen/Positape/C ANopen_s pec _WS_WB/CAN op_setup @ 7 \mod_1527003732700_6.doc x @ 56021 @ @ 1 CANopen – Inbetriebnahme (MCANOP) Download • Eine ausführliche Spezifikation dieser Schnittstelle kann von der ASM-Website heruntergeladen werden: www.asm-sensor.com/de/downloads.html > Konfigurationsdateien Verletzungsgefahr durch unerwartete Bewegung der Maschine •...
  • Seite 19 1 m/s Maximale Einzugsgeschwindigkeit 1 m/s Montage ohne Umlenkung Normen Ausfallraten Bauelemente (Siemens) SN 29500 = 24 V, Bezugstemperatur ϑ = Bezugswerte: Bezugsversorgungsspannung UB = 60 °C === Ende der Liste für T extmar ke Inhalt === Version 2.0.0 www.asm-sensor.com...
  • Seite 20 ASM Automation Sensorik Messtechnik GmbH Am Bleichbach 18 - 24 85452 Moosinning Deutschland Tel. +49 8123 986-0 Fax +49 8123 986-500 info@asm-sensor.com © ASM Automation Sensorik Messtechnik GmbH, 2019 Alle Rechte vorbehalten. Schutzvermerk DIN34 beachten.
