POSIROT
EX
®

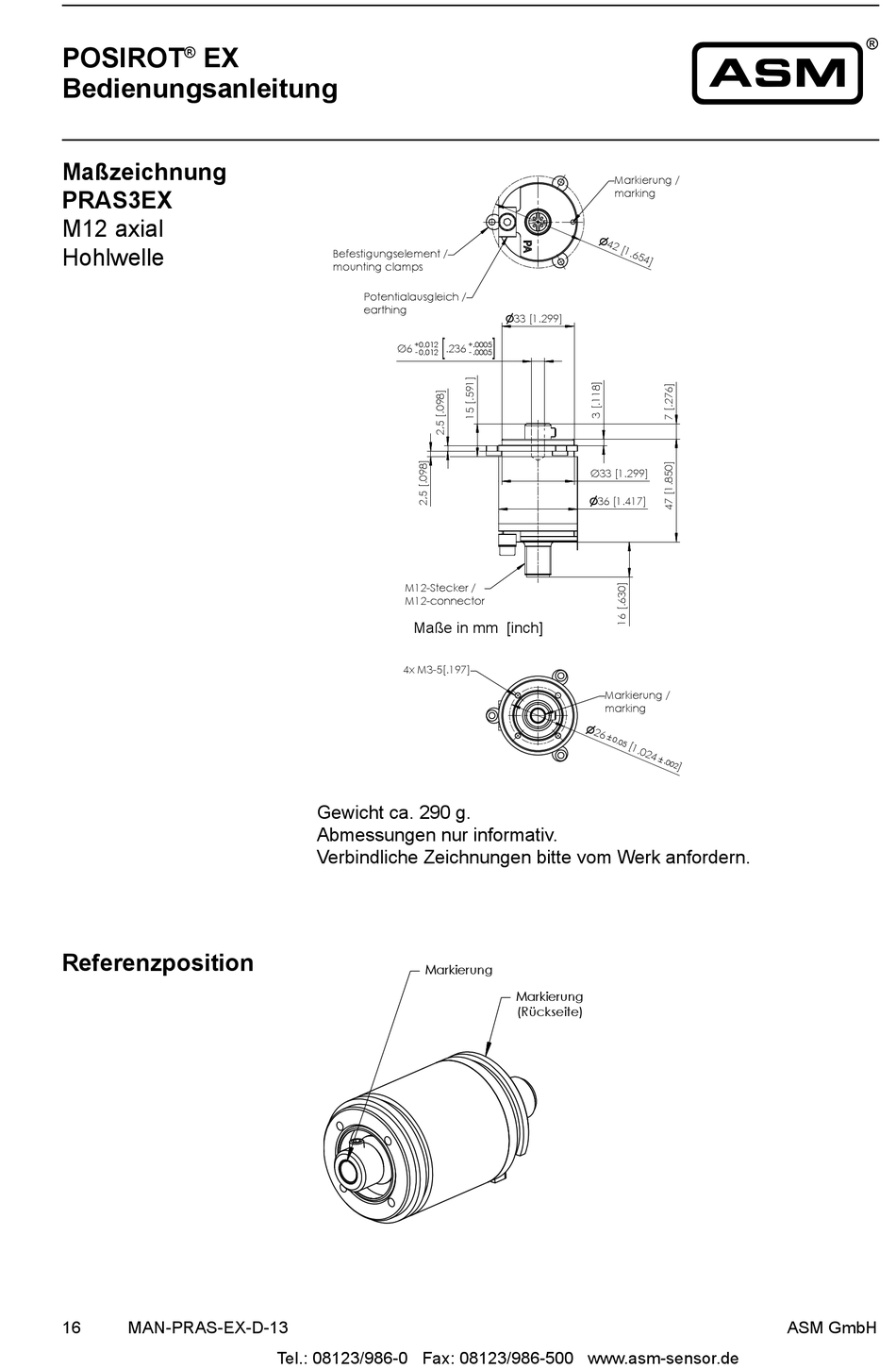

Bedienungsanleitung
Maßzeichnung
PRAS3EX
M12 axial
Hohlwelle
Referenzposition
16
MAN-PRAS-EX-D-13
Befestigungselement /
mounting clamps
Potentialausgleich /
earthing
[
0,012
+
Ø
6
.236
- 0,012
M12-Stecker /
M12-connector
Maße in mm [inch]
4x M3-5[.197]
Gewicht ca. 290 g.
Abmessungen nur informativ.
Verbindliche Zeichnungen bitte vom Werk anfordern.
Markierung
Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de
Markierung /
marking
33 [1.299]
]
+
.0005
- .0005
Ø
33 [1.299]
36 [1.417]
Markierung /
marking
Markierung
(Rückseite)
Markierung
Markierung
(Rückseite)
