POSIROT
EX
®
Bedienungsanleitung

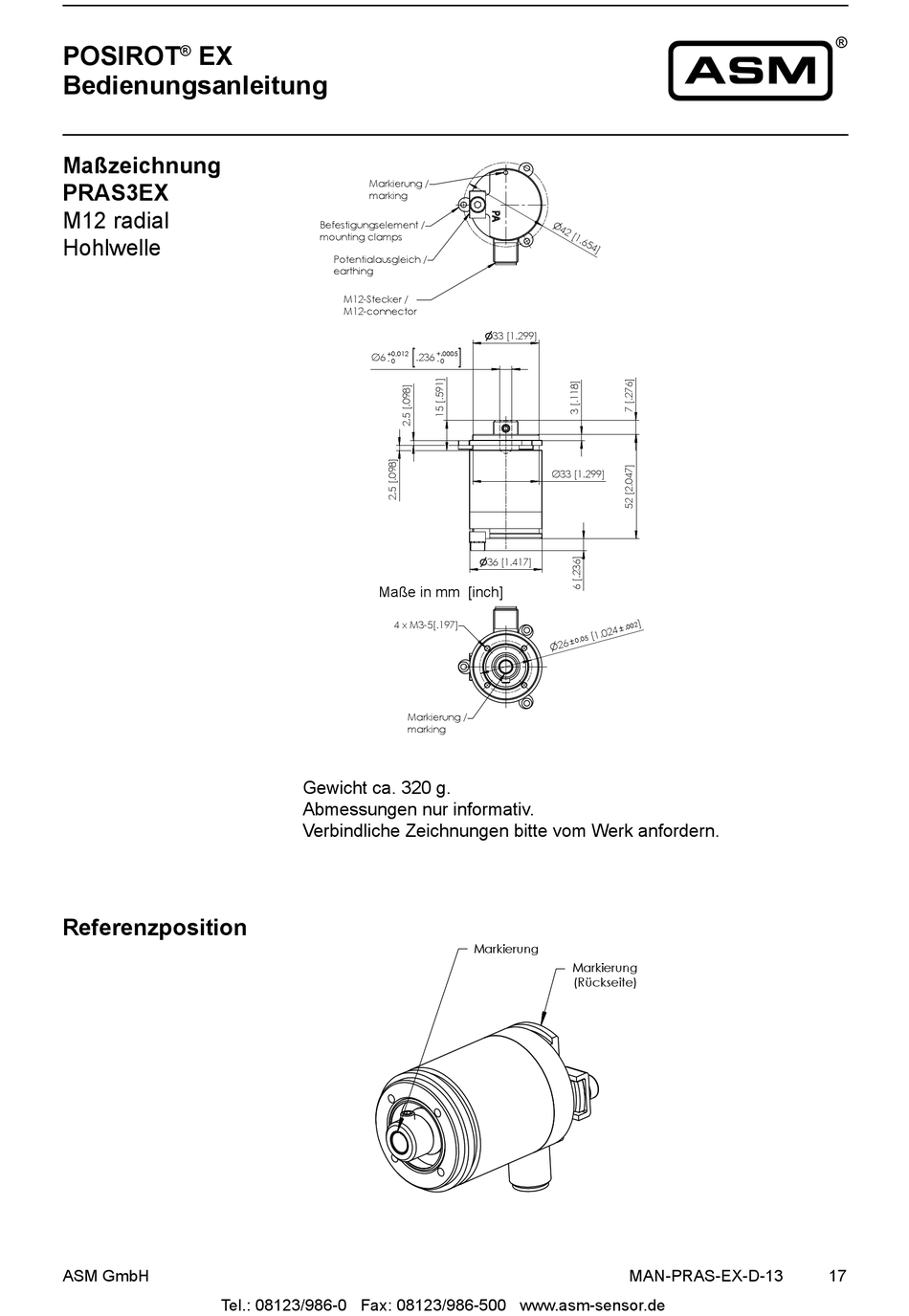

Maßzeichnung
PRAS3EX
M12 radial
Hohlwelle
Referenzposition
Markierung
ASM GmbH
Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de
Markierung /
marking
Befestigungselement /
mounting clamps
Potentialausgleich /
earthing
M12-Stecker /
M12-connector
[
+
0,012
Ø
6
- 0
Maße in mm [inch]
4 x M3-5[.197]
Markierung /
marking
Gewicht ca. 320 g.
Abmessungen nur informativ.
Verbindliche Zeichnungen bitte vom Werk anfordern.
Markierung
(Rückseite)
33 [1.299]
]
+
.0005
.236
- 0
Ø
33 [1.299]
36 [1.417]
Markierung
Markierung
(Rückseite)
MAN-PRAS-EX-D-13
17
