POSIROT
EX
®
Bedienungsanleitung

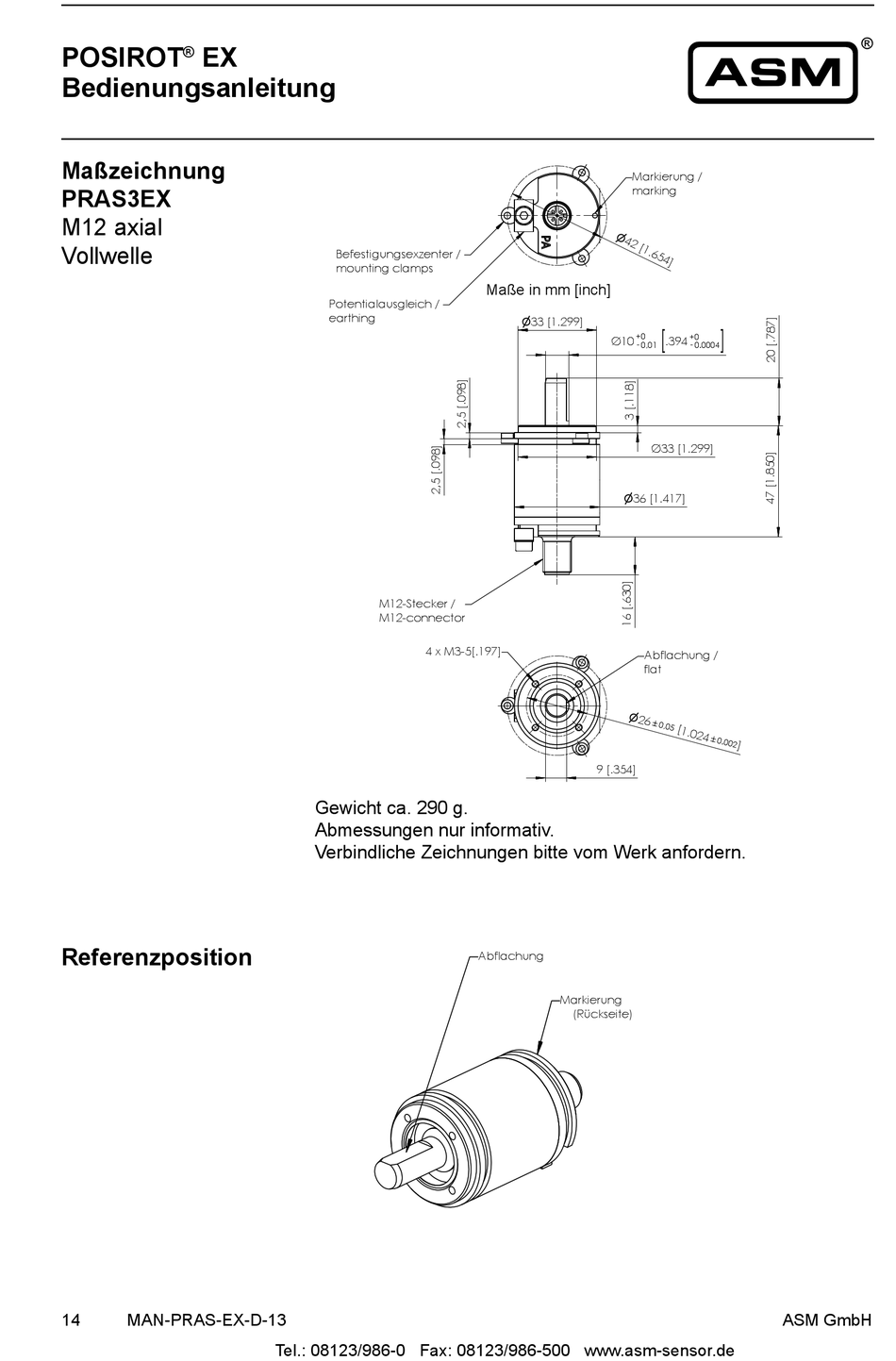

Maßzeichnung
PRAS3EX
M12 axial
Vollwelle
Referenzposition
14
MAN-PRAS-EX-D-13
Befestigungsexzenter /
mounting clamps
Potentialausgleich /
earthing
M12-Stecker /
M12-connector
4 x M3-5[.197]
Gewicht ca. 290 g.
Abmessungen nur informativ.
Verbindliche Zeichnungen bitte vom Werk anfordern.
Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de
Markierung /
marking
Maße in mm [inch]
33 [1.299]
+
0
Ø
10
- 0,01
Ø
36 [1.417]
Abflachung /
flat
9 [.354]
Abflachung
Markierung
(Rückseite)
[
]
+
0
.394
- 0.0004
33 [1.299]
Abflachung
ASM GmbH
Markierung
(Rückseite)
